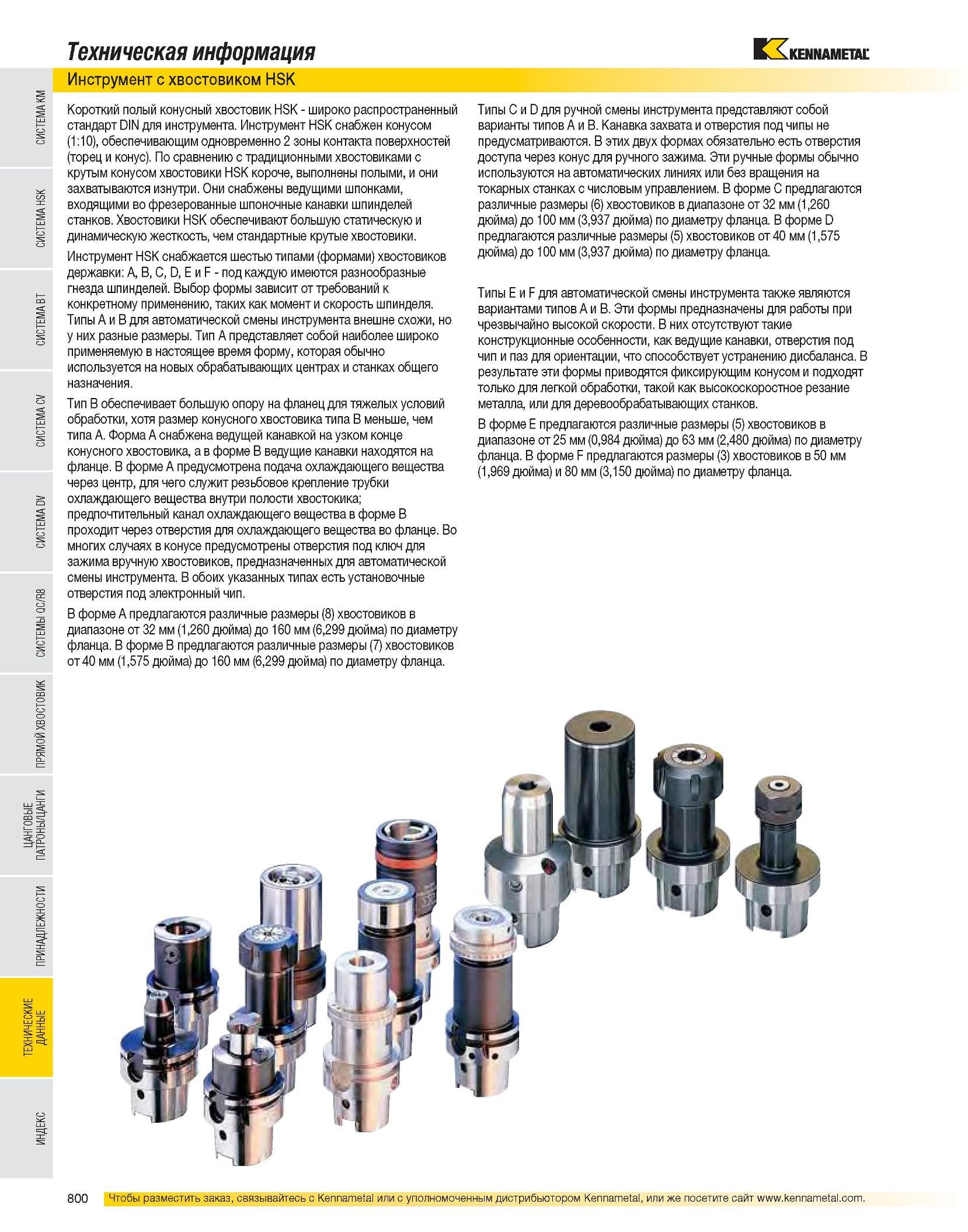

Режущий и вспомогательный инструмент с хвостовиком HSK Широко распространенный стандарт DIN для станочного инструмента Инструмент HSK снабжен конусом (1:10), обеспечивающим одновременно 2 зоны контакта поверхностей (торец и конус). По сравнению с традиционными хвостовиками с крутым конусом хвостовики HSK короче, выполнены полыми, и они захватываются изнутри. Они снабжены ведущими шпонками, входящими во фрезерованные шпоночные канавки шпинделей станков. Хвостовики HSK обеспечивают большую статическую и динамическую жесткость, чем стандартные крутые хвостовики. Инструмент HSK снабжается шестью типами (формами) хвостовиков державки: A, B, C, D, E и F - под каждую имеются разнообразные гнезда шпинделей. Выбор формы зависит от требований к конкретному применению, таких как момент и скорость шпинделя. Типы A и B для автоматической смены инструмента внешне схожи, но у них разные размеры. Тип A представляет собой наиболее широко применяемую в настоящее время форму, которая обычно используется на новых обрабатывающих центрах и станках общего назначения. Тип B обеспечивает большую опору на фланец для тяжелых условий обработки, хотя размер конусного хвостовика типа B меньше, чем типа A. Форма A снабжена ведущей канавкой на узком конце конусного хвостовика, а в форме B ведущие канавки находятся на фланце. В форме А предусмотрена подача охлаждающего вещества через центр, для чего служит резьбовое крепление трубки охлаждающего вещества внутри полости хвостовика; предпочтительный канал охлаждающего вещества в форме B проходит через отверстия для охлаждающего вещества во фланце. Во многих случаях в конусе предусмотрены отверстия под ключ для зажима вручную хвостовиков, предназначенных для автоматической смены инструмента. В обоих указанных типах есть установочные отверстия под электронный чип. В форме А предлагаются различные размеры (8) хвостовиков в диапазоне от 32 мм (1,260 дюйма) до 160 мм (6,299 дюйма) по диаметру фланца. В форме B предлагаются различные размеры (7) хвостовиков от 40 мм (1,575 дюйма) до 160 мм (6,299 дюйма) по диаметру фланца. Типы C и D для ручной смены инструмента представляют собой варианты типов A и B. Канавка захвата и отверстия под чипы не предусматриваются. В этих двух формах обязательно есть отверстия доступа через конус для ручного зажима. Эти ручные формы обычно используются на автоматических линиях или без вращения на токарных станках с числовым управлением. В форме C предлагаются различные размеры (6) хвостовиков в диапазоне от 32 мм (1,260 дюйма) до 100 мм (3,937 дюйма) по диаметру фланца. В форме D предлагаются различные размеры (5) хвостовиков от 40 мм (1,575 дюйма) до 100 мм (3,937 дюйма) по диаметру фланца. Типы E и F для автоматической смены инструмента также являются вариантами типов A и B. Эти формы предназначены для работы при чрезвычайно высокой скорости. В них отсутствуют такие конструкционные особенности, как ведущие канавки, отверстия под чип и паз для ориентации, что способствует устранению дисбаланса. В результате эти формы приводятся фиксирующим конусом и подходят только для легкой обработки, такой как высокоскоростное резание металла, или для деревообрабатывающих станков. В форме E предлагаются различные размеры (5) хвостовиков в диапазоне от 25 мм (0,984 дюйма) до 63 мм (2,480 дюйма) по диаметру фланца. В форме F предлагаются размеры (3) хвостовиков в 50 мм (1,969 дюйма) и 80 мм (3,150 дюйма) по диаметру фланца. Техническая информация Короткий полый конусный хвостовик HSK
