Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER | Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.) |
|||||

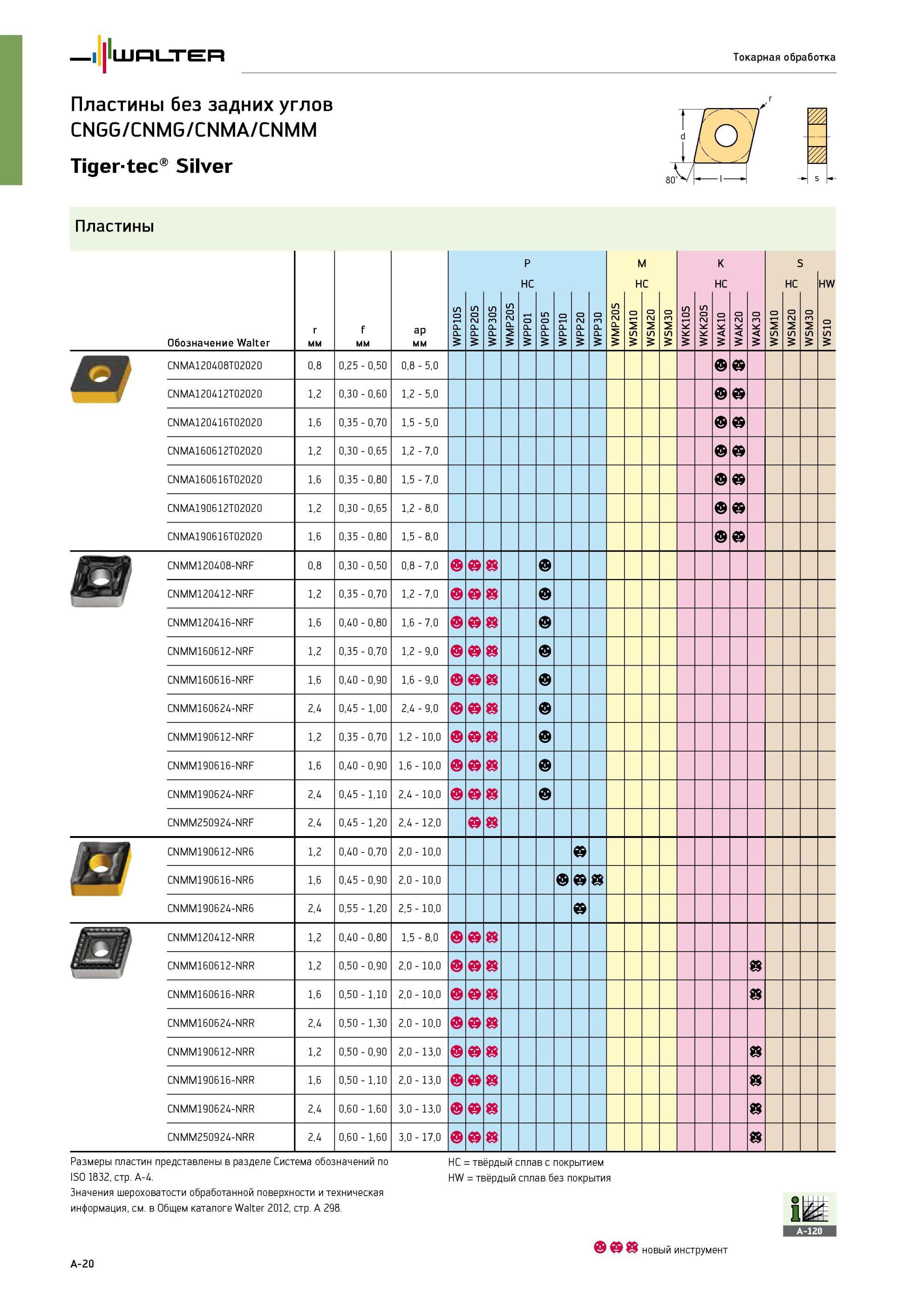

Режущие твердосплавные пластины Walter CNMA Tigertec Silver без задних углов Двусторонние ромбические без стружколомающей геометрии на передней поверхности24 Каталог WALTER 2013 Дополнение к общему Стр.A-20 |
|||||
Режущие твердосплавные пластины Walter CNMA Tigertec Silver без задних углов Двусторонние ромбические без стружколомающей геометрии на передней поверхности Режущие твердосплавные пластины Walter CNMA Tigertec Silver без задних углов Двусторонние ромбические без стружколомающей геометрии на передней поверхности _ CNGG/CNMG/CNMA/CNMM Tigertec Silver Токарная обработка Пластины Обозначение Walter r мм f мм ap мм P HC M HC K HC HW CNMA120408T02020 0,8 0,25 - 0,50 0,8 - 5,0 CNMA120412T02020 1,2 0,30 - 0,60 1,2 - 5,0 CNMA120416T02020 1,6 0,35 - 0,70 1,5 - 5,0 CNMA160612T02020 1,2 0,30 - 0,65 1,2 - 7,0 CNMA160616T02020 1,6 0,35 - 0,80 1,5 - 7,0 CNMA190612T02020 1,2 0,30 - 0,65 1,2 - 8,0 CNMA190616T02020 1,6 0,35 - 0,80 1,5 - 8,0 b CNMM120408-NRF 0,8 0,30 - 0,50 0,8 - 7,0 a CNMM120412-NRF 1,2 0,35 - 0,70 1,2 - 7,0 a CNMM120416-NRF 1,6 0,40 - 0,80 1,6 - 7,0 a CNMM160612-NRF 1,2 0,35 - 0,70 1,2 - 9,0 a CNMM160616-NRF 1,6 0,40 - 0,90 1,6 - 9,0 a CNMM160624-NRF 2,4 0,45 - 1,00 2,4 - 9,0 a CNMM190612-NRF 1,2 0,35 - 0,70 1,2 - 10,0 a CNMM190616-NRF 1,6 0,40 - 0,90 1,6 - 10,0 a CNMM190624-NRF 2,4 0,45 - 1,10 2,4 - 10,0 a CNMM250924-NRF 2,4 0,45 - 1,20 2,4 - 12,0 CNMM190612-NR6 1,2 0,40 - 0,70 2,0 - 10,0 b CNMM190616-NR6 1,6 0,45 - 0,90 2,0 - 10,0 CNMM190624-NR6 2,4 0,55 - 1,20 2,5 - 10,0 b CNMM120412-NRR 1,2 0,40 - 0,80 1,5 - 8,0 CNMM160612-NRR 1,2 0,50 - 0,90 2,0 - 10,0 CNMM160616-NRR 1,6 0,50 - 1,10 2,0 - 10,0 CNMM160624-NRR 2,4 0,50 - 1,30 2,0 - 10,0 CNMM190612-NRR 1,2 0,50 - 0,90 2,0 - 13,0 CNMM190616-NRR 1,6 0,50 - 1,10 2,0 - 13,0 CNMM190624-NRR 2,4 0,60 - 1,60 3,0 - 13,0 CNMM250924-NRR 2,4 0,60 - 1,60 3,0 - 17,0 a bc Размеры пластин представлены в разделе Система обозначений по ISO 1832, стр. A-4. Значения шероховатости обработанной поверхности итехническая информация, см. в Общем каталоге Walter 2012, стр. A 298. HC HW = твёрдый сплав с покрытием = твёрдый сплав без покрытия новый инструмент A-20 WPP10S WPP20S WPP30S WMP20S WPP01 WPP05 WPP10 WPP20 WPP30 WMP20S WSM10 WSM20 WSM30 WKK10S WKK20S WAK10 WAK20 WAK30 WSM10 WSM20 WSM30 WS10 |
|||||
