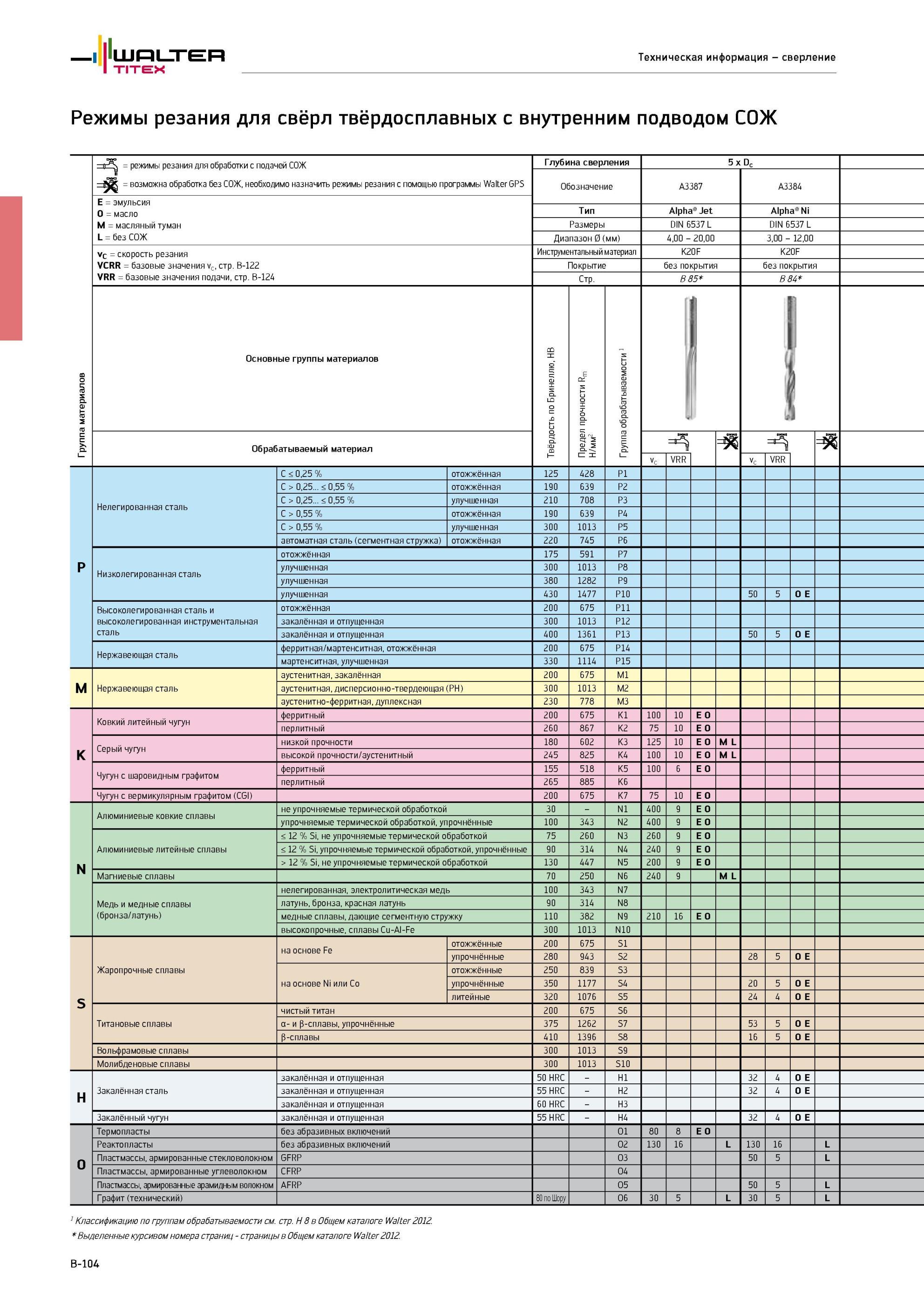

Режимы сверления спиральными сверлами Walter из твердого сплава с внутренним подводом СОЖ Обрабатываемый материал заготовки Скорость Подача Глубина обработки 5 диаме

Режимы сверления спиральными сверлами Walter из твердого сплава с внутренним подводом СОЖ Обрабатываемый материал заготовки Скорость Подача Глубина обработки 5 диаметров Walter TITEX Техническая информация сверление Режимы резания для свёрл твёрдосплавных с внутренним подводом СОЖ Группа материалов = режимы резания для обработки с подачей СОЖ = возможна обработка без СОЖ, необходимо назначить режимы резания с помощью программы Walter GPS Глубина сверления 5 x Dc Обозначение A3387 A3384 E - эмульсия O - масло M - масляный туман L - без СОЖ Тип Alpha Jet Alpha Ni Размеры DIN 6537L DIN 6537 L Диапазон 0 (мм) 4,00 - 20,00 3,00 - 12,00 vc - скорость резания VCRR - базовые значения v0 стр. VRR - базовые значения подачи, стр. Инструментальный материал K20F K20F Покрытие без покрытия без покрытия Стр. В 85 В 84 Основные группы материалов Твёрдость по Бринеллю, HB Е R О но = О. 2 с i Группа обрабатываемости 1 1 I 1 Обрабатываемый материал Твёрдость по Бринеллю HB Предел прочности Rm Н/мм2 Группа обрабатываемости Группа материалов = 3 Vc VRR Vc VRR P Нелегированная сталь C 0,25 % отожжённая 125 428 P1 C > 0,25... 0,55 % отожжённая 190 639 P2 C > 0,25... 0,55 % улучшенная 210 708 P3 C > 0,55 % отожжённая 190 639 P4 C > 0,55 % улучшенная 300 1013 P5 автоматная сталь (сегментная стружка) отожжённая 220 745 P6 Низколегированная сталь отожжённая 175 591 P7 улучшенная 300 1013 P8 улучшенная 380 1282 P9 улучшенная 430 1477 P10 50 5 O E Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая 200 675 P11 закалённая и отпущенная 300 1013 P12 закалённая и отпущенная 400 1361 P13 50 5 O E Нержавеющая сталь ферритная/мартенситная, отожжённая 200 675 P14 мартенситная, улучшенная 330 1114 P15Нержавеющая сталь аустенитная, закалённая 200 675 M1 аустенитная, дисперсионно-твердеющая (PH) 300 1013 M2 аустенитно-ферритная, дуплексная 230 778 M3 K Ковкий литейный чугун ферритный 200 675 K1 100 10 E O перлитный 260 867 K2 75 10 E O Серый чугун низкой прочности 180 602 K3 125 10 E O M L высокой прочности/аустенитный 245 825 K4 100 10 E O M L Чугун с шаровидным графитом ферритный 155 518 K5 100 6 E O перлитный 265 885 K6 Чугун с вермикулярным графитом (CGI) 200 675 K7 75 10 E O N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 - N1 400 9 E O упрочняемые термической обработкой, упрочнённые 100 343 N2 400 9 E O Алюминиевые литейные сплавы 12 % Si, не упрочняемые термической обработкой 75 260 N3 260 9 E O 12 % Si, упрочняемые термической обработкой, упрочнённые 90 314 N4 240 9 E O > 12 % Si, не упрочняемые термической обработкой 130 447 N5 200 9 E O Магниевые сплавы 70 250 N6 240 9 M L Медь и медные сплавы (бронза/латунь) нелегированная, электролитическая медь 100 343 N7 латунь, бронза, красная латунь 90 4 31 N8 медные сплавы, дающие сегментную стружку 110 382 N9 210 16 E O высокопрочные, сплавы Cu-Al-Fe 300 1013 N10 S Жаропрочные сплавы на основе Fe отожжённые 200 675 S1 упрочнённые 280 943 S2 28 5 O E на основе Ni или Co отожжённые 250 839 S3 упрочнённые 350 1177 S4 20 5 O E литейные 320 1076 S5 24 4 O E Титановые сплавы чистый титан 200 675 S6 а- и в-сплавы, упрочнённые 375 1262 S7 53 5 O E Р-сплавы 410 1396 S8 16 5 O E Вольфрамовые сплавы 300 1013 S9 Молибденовые сплавы 300 1013 S10 H Закалённая сталь закалённая и отпущенная 50 HRC - H1 32 4 O E закалённая и отпущенная 55 HRC - H2 32 4 O E закалённая и отпущенная 60 HRC - H3 Закалённый чугун закалённая и отпущенная 55 HRC - H4 32 4 O E O Термопласты без абразивных включений O1 80 8 E O Реактопласты без абразивных включений O2 130 16 L 130 16 L Пластмассы, армированные стекловолокном GFRP O3 50 5 L Пластмассы, армированные углеволокном CFRP O4 Пластмассы, армированные арамидным волокном AFRP O5 50 5 L Графит (технический) 80 по Шору O6 30 5 L 30 5 L 1 Классификацию по группам обрабатываемости см. стр. H 8 в Общем каталоге Walter 2012. Выделенные курсивом номера страниц - страницы в Общем каталоге Walter 2012. B-104
