Режимы резания Walter Таблицы рекомендованных значений скорости резания Чистовое растачивание отверстий Группа обрабатываемости по классификации Без абразивных включ

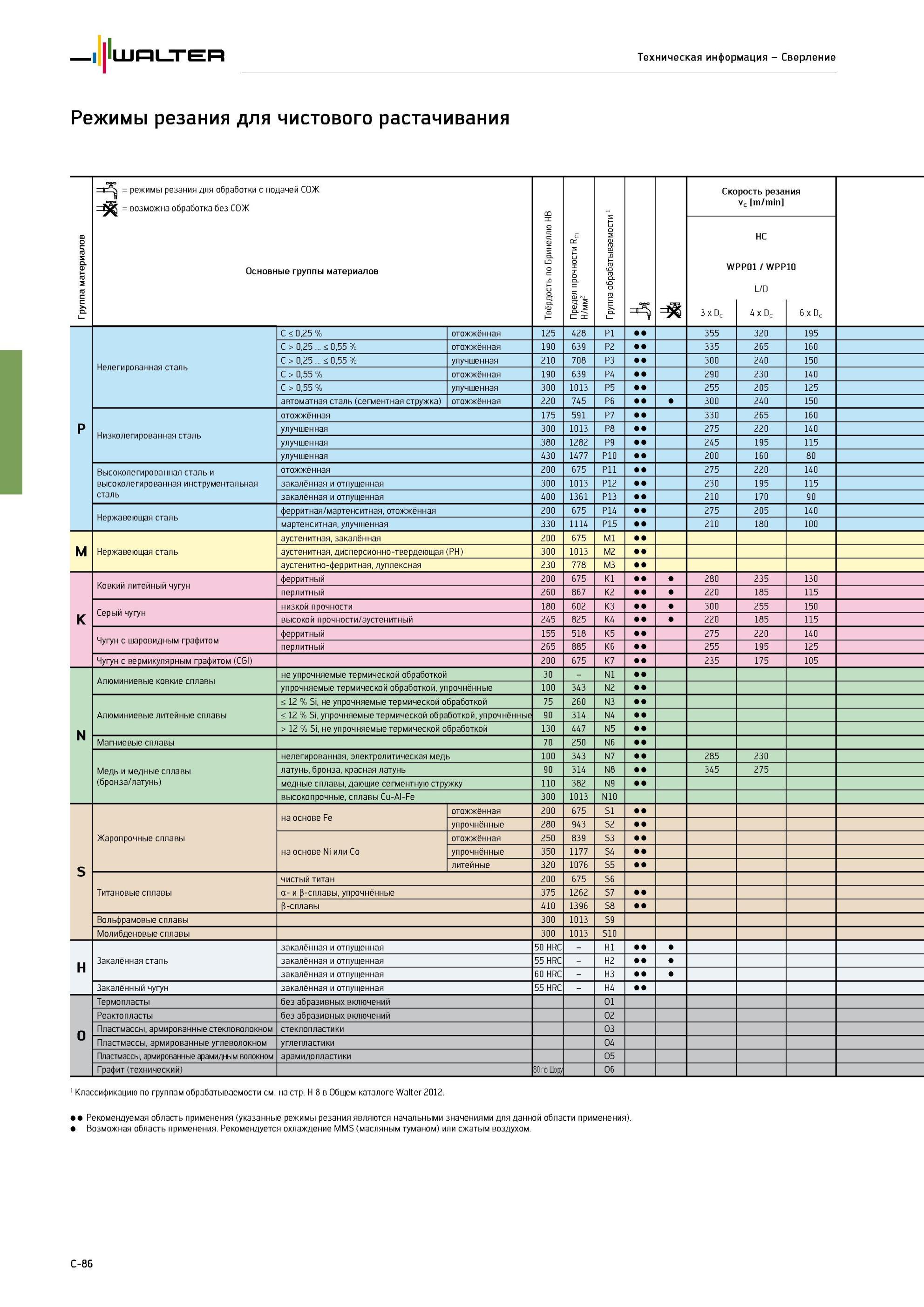

Режимы резания Walter Таблицы рекомендованных значений скорости резания Чистовое растачивание отверстий Группа обрабатываемости по классификации Без абразивных включений Walter Техническая информация Сверление Режимы резания для чистового растачивания Группа материалов = режимы резания для обработки с подачей СОЖ = возможна обработка без СОЖ Основные группы материалов Твёрдость по Бринеллю HB Предел прочности Rm N/мм2 Группа обрабатываемости 1 Группа материалов Твёрдость по Бринеллю HB Е Группа обрабатываемости 1 = 3 Скорость резания vc m/min W 3 x Dc HC PP01 WPP L/D 4 x Dc 10 6 x Dc p Нелегированная сталь C 0,25 % отожжённая 5 2 428 P1 355 320 195 C > 0,25 0,55 % отожжённая 190 639 P2 335 265 160 C > 0,25 0,55 % улучшенная 210 708 P3 300 240 150 C > 0,55 % отожжённая 190 639 P4 290 230 140 C > 0,55 % улучшенная 300 1013 P5 255 205 125 автоматная сталь (сегментная стружка) отожжённая 220 745 P6 300 240 150 Низколегированная сталь отожжённая 175 591 P7 330 265 160 улучшенная 300 1013 P8 275 220 140 улучшенная 380 1282 P9 245 195 115 улучшенная 430 1477 P10 200 160 80 Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая 200 675 P11 275 220 140 закалённая и отпущенная 300 1013 P12 230 195 115 закалённая и отпущенная 400 1361 P13 210 170 90 Нержавеющая сталь ферритная/мартенситная, отожжённая 200 675 P14 275 205 140 мартенситная, улучшенная 330 1114 P15 210 180 100 M Нержавеющая сталь аустенитная, закалённая 200 675 M1 аустенитная, дисперсионно-твердеющая (PH) 300 1013 M2 аустенитно-ферритная, дуплексная 230 778 M3 K Ковкий литейный чугун ферритный 200 675 K1 280 235 130 перлитный 260 867 K2 220 5 8 115 Серый чугун низкой прочности 180 602 K3 300 255 150 высокой прочности/аустенитный 245 825 K4 220 5 8 115 Чугун с шаровидным графитом ферритный 5 5 518 K5 275 220 140 перлитный 265 885 K6 255 195 125 Чугун с вермикулярным графитом (CGI) 200 675 K7 235 175 105 N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 - N1 упрочняемые термической обработкой, упрочнённые 100 343 N2 Алюминиевые литейные сплавы 12 % Si, не упрочняемые термической обработкой 75 260 N3 12 % Si, упрочняемые термической обработкой, упрочнённые 90 4 31 N4 > 12 % Si, не упрочняемые термической обработкой 130 447 N5 Магниевые сплавы 70 250 N6 Медь и медные сплавы (бронза/латунь) нелегированная, электролитическая медь 100 343 N7 285 230 латунь, бронза, красная латунь 90 4 31 N8 345 275 медные сплавы, дающие сегментную стружку 110 382 N9 высокопрочные, сплавы Cu-Al-Fe 300 1013 N10 S Жаропрочные сплавы на основе Fe отожжённая 200 675 S1 упрочнённые 280 943 S2 на основе Ni или Co отожжённая 250 839 S3 упрочнённые 350 1177 S4 литейные 320 1076 S5 Титановые сплавы чистый титан 200 675 S6 а- и р-сплавы, упрочнённые 375 1262 S7 Р-сплавы 410 1396 S8 Вольфрамовые сплавы 300 1013 S9 Молибденовые сплавы 300 1013 S10 H Закалённая сталь закалённая и отпущенная 50 HRC - H1 закалённая и отпущенная 55 HRC - H2 закалённая и отпущенная 60 HRC - H3 Закалённый чугун закалённая и отпущенная 55 HRC - H4 O Термопласты без абразивных включений O1 Реактопласты без абразивных включений O2 Пластмассы, армированные стекловолокном стеклопластики O3 Пластмассы, армированные углеволокном углепластики O4 Пластмассы, армированные арамидным волокном арамидопластики O5 Графит (технический) 30 по ШЬру O6 1 Классификацию по группам обрабатываемости см. на стр. H 8 в Общем каталоге Walter 2012. Рекомендуемая область применения (указанные режимы резания являются начальными значениями для данной области применения). Возможная область применения. Рекомендуется охлаждение MMS (масляным туманом) или сжатым воздухом. C-86 Скорость резания vc m/min HC WPP01 WPP10 L/D
