Режимы резания Tungaloy для сверления твердосплавными спиральными сверлами Таблицы с рекомендованными значениями скорости резания и подачи Сверлильные инс

Режимы резания Tungaloy для сверления твердосплавными спиральными сверлами Таблицы с рекомендованными значениями скорости резания и подачи Сверлильные инс

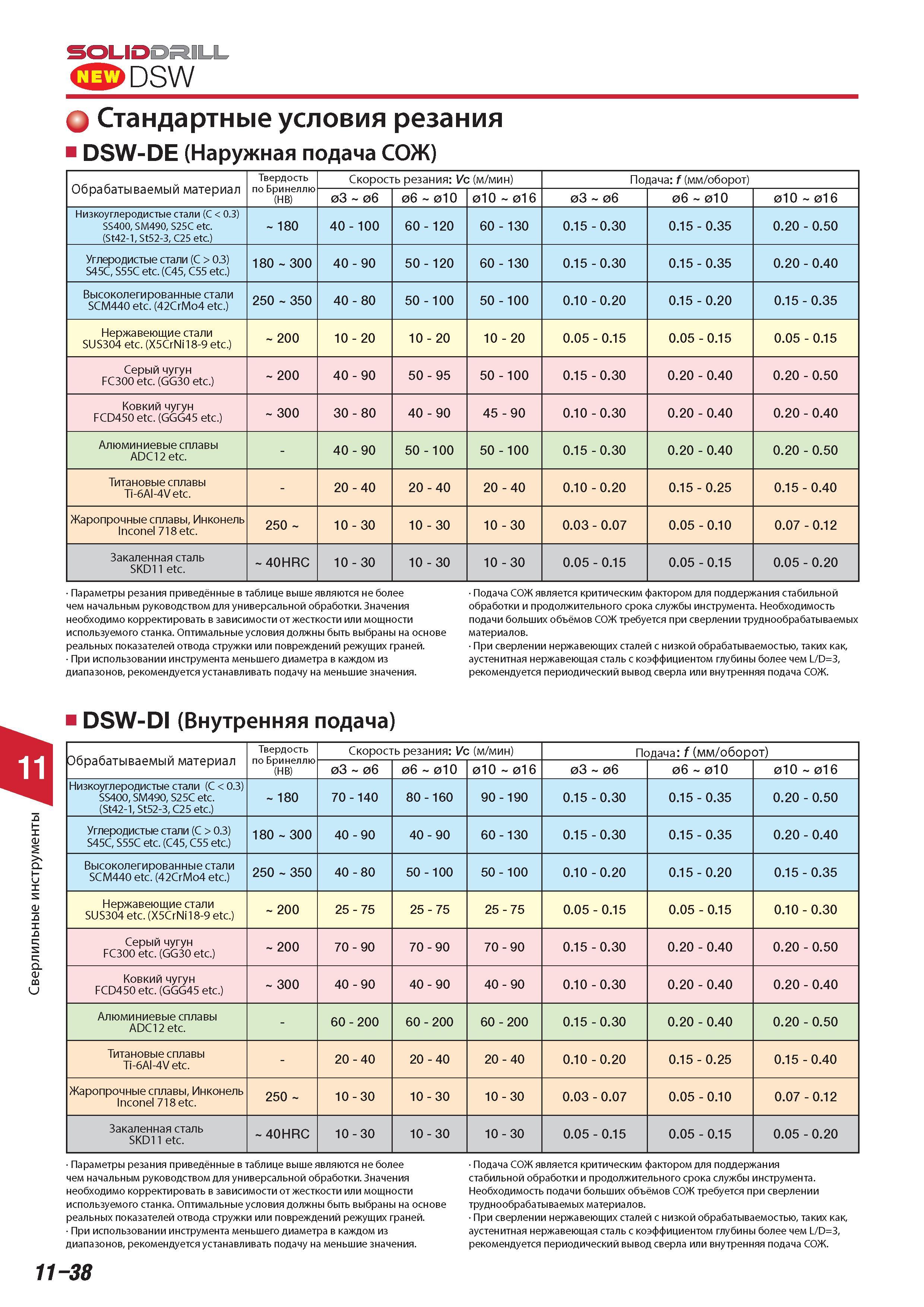

Режимы резания Tungaloy для сверления твердосплавными спиральными сверлами Таблицы с рекомендованными значениями скорости резания и подачи Сверлильные инструменты SOLIDDRILL DSW Стандартные условия резания DSW-DE (Наружная подача СОЖ) Обрабатываемый материал Твердость по Бринеллю (HB) Скорость резания Vc (м мин) Подача f (мм/оборот) 03 06 06 010 010 016 03 06 06 010 010 016 Низкоуглеродистые стали (C 0.3) SS400 SM490 S25C etc. (St42-1 St52-3 C25 etc.) 180 40 - 100 60 - 120 60 - 130 0.15 - 0.30 0.15 - 0.35 0.20 - 0.50 Углеродистые стали (C 0.3) S45C S55C etc. (C45 C55 etc.) 180 300 40 - 90 50 - 120 60 - 130 0.15 - 0.30 0.15 - 0.35 0.20 - 0.40 Высоколегированные стали SCM440 etc. (42CrMo4 etc.) 250 350 40 - 80 50 - 100 50 - 100 0.10 - 0.20 0.15 - 0.20 0.15 - 0.35 Нержавеющие стали SUS304 etc. (X5CrNi18-9 etc.) 200 10 - 20 10 - 20 10 - 20 0.05 - 0.15 0.05 - 0.15 0.05 - 0.15 Серый чугун FC300 etc. (GG30 etc.) 200 40 - 90 50 - 95 50 - 100 0.15 - 0.30 0.20 - 0.40 0.20 - 0.50 Ковкий чугун FCD450 etc. (GGG45 etc.) 300 30 - 80 40 - 90 45 - 90 0.10 - 0.30 0.20 - 0.40 0.20 - 0.40 Алюминиевые сплавы ADC12 etc. - 40 - 90 50 - 100 50 - 100 0.15 - 0.30 0.20 - 0.40 0.20 - 0.50 Титановые сплавы Ti-6Al-4V etc. - 20 - 40 20 - 40 20 - 40 0.10 - 0.20 0.15 - 0.25 0.15 - 0.40 Жаропрочные сплавы Инконель Inconel 718 etc. 250 10 - 30 10 - 30 10 - 30 0.03 - 0.07 0.05 - 0.10 0.07 - 0.12 Закаленная сталь SKD11 etc. 40HRC 10 - 30 10 - 30 10 - 30 0.05 - 0.15 0.05 - 0.15 0.05 - 0.20 Параметры резания приведённые в таблице выше являются не более чем начальным руководством для универсальной обработки. Значения необходимо корректировать в зависимости от жесткости или мощности используемого станка. Оптимальные условия должны быть выбраны на основе реальных показателей отвода стружки или повреждений режущих граней. При использовании инструмента меньшего диаметра в каждом из диапазонов рекомендуется устанавливать подачу на меньшие значения. Подача СОЖ является критическим фактором для поддержания стабильной обработки и продолжительного срока службы инструмента. Необходимость подачи больших объёмов СОЖ требуется при сверлении труднообрабатываемых материалов. При сверлении нержавеющих сталей с низкой обрабатываемостью таких как аустенитная нержавеющая сталь с коэффициентом глубины более чем L D3 рекомендуется периодический вывод сверла или внутренняя подача СОЖ. DSW-DI (Внутренняя подача) Обрабатываемый материал Твердость по Бринеллю (HB) Скорость резания Vc (м мин) Подача f (мм/оборот) 03 06 06 010 010 016 03 06 06 010 010 016 Низкоуглеродистые стали (C 0.3) SS400 SM490 S25C etc. (St42-1 St52-3 C25 etc.) 180 70 - 140 80 - 160 90 - 190 0.15 - 0.30 0.15 - 0.35 0.20 - 0.50 Углеродистые стали (C 0.3) S45C S55C etc. (C45 C55 etc.) 180 300 40 - 90 40 - 90 60 - 130 0.15 - 0.30 0.15 - 0.35 0.20 - 0.40 Высоколегированные стали SCM440 etc. (42CrMo4 etc.) 250 350 40 - 80 50 - 100 50 - 100 0.10 - 0.20 0.15 - 0.20 0.15 - 0.35 Нержавеющие стали SUS304 etc. (X5CrNi18-9 etc.) 200 25 - 75 25 - 75 25 - 75 0.05 - 0.15 0.05 - 0.15 0.10 - 0.30 Серый чугун FC300 etc. (GG30 etc.) 200 70 - 90 70 - 90 70 - 90 0.15 - 0.30 0.20 - 0.40 0.20 - 0.50 Ковкий чугун FCD450 etc. (GGG45 etc.) 300 40 - 90 40 - 90 40 - 90 0.10 - 0.30 0.20 - 0.40 0.20 - 0.40 Алюминиевые сплавы ADC12 etc. - 60 - 200 60 - 200 60 - 200 0.15 - 0.30 0.20 - 0.40 0.20 - 0.50 Титановые сплавы Ti-6Al-4V etc. - 20 - 40 20 - 40 20 - 40 0.10 - 0.20 0.15 - 0.25 0.15 - 0.40 Жаропрочные сплавы Инконель Inconel 718 etc. 250 10 - 30 10 - 30 10 - 30 0.03 - 0.07 0.05 - 0.10 0.07 - 0.12 Закаленная сталь SKD11 etc. 40HRC 10 - 30 10 - 30 10 - 30 0.05 - 0.15 0.05 - 0.15 0.05 - 0.20 Параметры резания приведённые в таблице выше являются не более чем начальным руководством для универсальной обработки. Значения необходимо корректировать в зависимости от жесткости или мощности используемого станка. Оптимальные условия должны быть выбраны на основе реальных показателей отвода стружки или повреждений режущих граней. При использовании инструмента меньшего диаметра в каждом из диапазонов рекомендуется устанавливать подачу на меньшие значения. Подача СОЖ является критическим фактором для поддержания стабильной обработки и продолжительного срока службы инструмента. Необходимость подачи больших объёмов СОЖ требуется при сверлении труднообрабатываемых материалов. При сверлении нержавеющих сталей с низкой обрабатываемостью таких как аустенитная нержавеющая сталь с коэффициентом глубины более чем L D3 рекомендуется периодический вывод сверла или внутренняя подача СОЖ. 11-38
