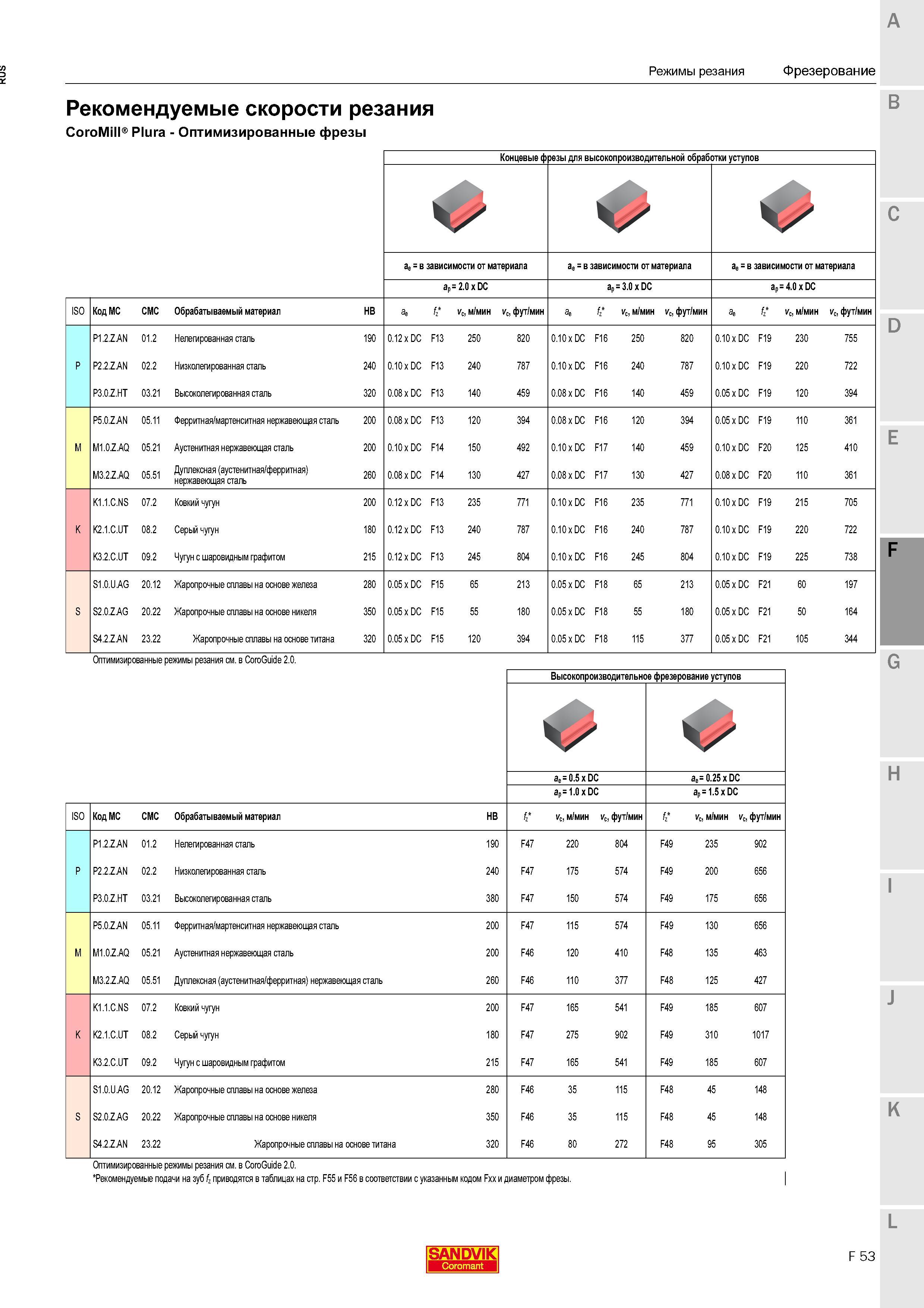

Режимы резания Sandvik Рекомендуемые скорости резания для фрез CoroMill Plura Оптимизированные Концевые фрезы для высокопроизводительной обработки

Режимы резания Sandvik Рекомендуемые скорости резания для фрез CoroMill Plura Оптимизированные Концевые фрезы для высокопроизводительной обработки уступов a в зависимости от материала % 2.0 x DC a в зависимости от материала an3.0 x DC a в зависимости от материала aD 4.0 x DC ISO Код MC CMC Обрабатываемый материал HB a f vc м/мин vc фут/мин 0.12 x DC F13 250 820 0.10 x DC F13 240 787 0.08 x DC F13 140 459 f v м/мин vc фут/мин a f Va м/мин Vc фут/мин D P1.2.Z.AN 01.2 Нелегированная сталь P2.2.Z.AN 02.2 Низколегированная сталь P3.0.Z.HT 03.21 Высоколегированная сталь 190 240 320 0.10 x DC F 0.10 x DC F 0.08 x DC F 250 820 240 787 140 459 0.10 x DC F19 230 0.10 x DC F19 220 0.05 x DC F19 120 755 722 394 P5.0.Z.AN 05.11 Ферритная мартенситная нержавеющая сталь 200 M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 m32.ZAq 05.51 Дуплексная (аустенитная ферритная) 260 нержавеющая сталь 0.08 x DC F13 120 0.10 x DC F14 150 0.08 x DC F14 130 394 492 427 0.08 x DC F 0.10 x DC F 0.08 x DC F 6 120 7 140 7 130 394 459 427 0.05 x DC F19 110 0.10 x DC F20 125 0.08 x DC F20 110 361 410 361 E K1.1.C.NS 07.2 Ковкий чугун K2.1.C.UT 08.2 Серый чугун K3.2.C.UT 09.2 Чугун с шаровидным графитом 200 180 215 0.12 x DC F13 235 0.12 x DC F13 240 0.12 x DC F13 245 771 787 0.10 x DC F 0.10 x DC F 0.10 x DC F 235 240 245 771 787 804 0.10 x DC F19 215 0.10 x DC F19 220 0.10 x DC F19 225 705 722 738 F 51.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 52.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 0.05 x DC F15 65 0.05 x DC F15 55 0.05 x DC F15 120 213 180 394 0.05 x DC F 0.05 x DC F 0.05 x DC F 65 55 115 213 180 377 0.05 x DC F21 60 0.05 x DC F21 50 0.05 x DC F21 105 197 164 344 G Оптимизированные режимы резания см. в CoroGuide 2.0. ISO Код MC CMC Обрабатываемый материал HB 6 V м/мин vc фут/мин V м/мин vc фут/мин P1.2.Z.AN 01.2 Нелегированная сталь 190 F47 220 804 F49 235 902 P P2.2.Z.AN 02.2 Низколегированная сталь 240 F47 175 574 F49 200 656 P3.0.Z.HT 03.21 Высоколегированная сталь 380 F47 150 574 F49 175 656 P5.0.Z.AN 05.11 Ферритная мартенситная нержавеющая сталь 200 F47 115 574 F49 130 656 M M1.0.Z.AQ 05.21 Аустенитная нержавеющая сталь 200 F46 120 410 F48 135 463 M3.2.Z.AQ 05.51 Дуплексная (аустенитная ферритная) нержавеющая сталь 260 F46 110 377 F48 125 427 K1.1.C.NS 07.2 Ковкий чугун 200 F47 165 541 F49 185 607 K K2.1.C.UT 08.2 Серый чугун 180 F47 275 902 F49 310 1017 K3.2.C.UT 09.2 Чугун с шаровидным графитом 215 F47 165 541 F49 185 607 S1.0.U.AG 20.12 Жаропрочные сплавы на основе железа 280 F46 35 115 F48 45 148 S S2.0.Z.AG 20.22 Жаропрочные сплавы на основе никеля 350 F46 35 115 F48 45 148 S4.2.Z.AN 23.22 Жаропрочные сплавы на основе титана 320 F46 80 272 F48 95 305 Высокопроизводительное фрезерование уступов a0.5 x DC a 1.0 x DC a 0.25 x DC a 1.5 x DC Оптимизированные режимы резания см. в CoroGuide 2.0. Рекомендуемые подачи на зуб f приводятся в таблицах на стр. F55 и F56 в соответствии с указанным кодом Fxx и диаметром фрезы. H K SANDVIK L F 53 a P M K S J Фрезерование
