Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
SANDVIK COROMANT | Каталог SANDVIK COROMANT 2007 Металлорежущий инструмент (Всего 1060 стр.) |
|||||
|

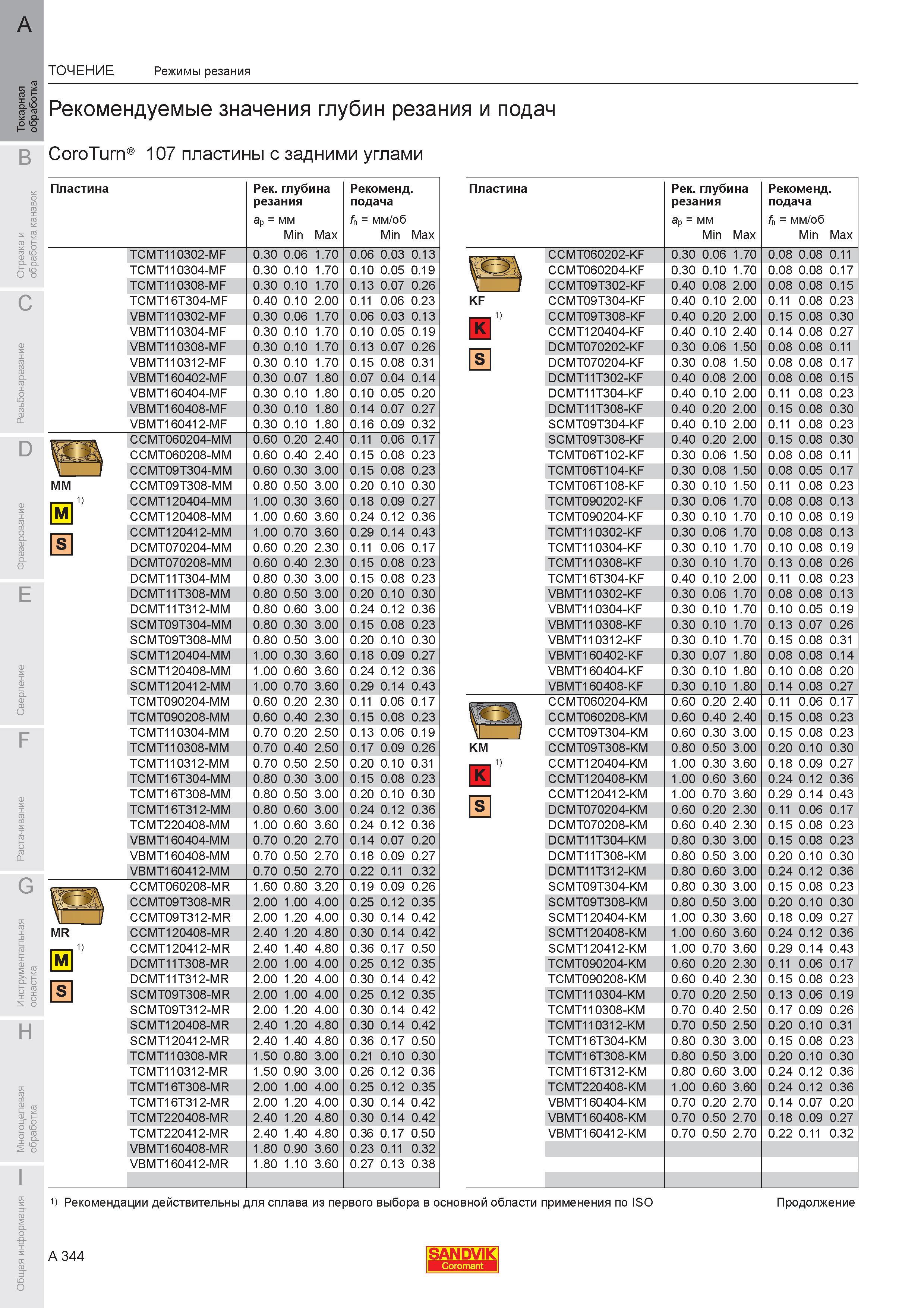

350 Каталог SANDVIK COROMANT 2007 Металлорежущий инструмент и инструментальная оснастка Стр.A344 |
|||||
Режимы резания Sandvik при токарной обработке резцами со сменными режущими пластинами Рекомендуемые значения глубин резания и подач CoroTurn 107 пласРежимы резания Sandvik при токарной обработке резцами со сменными режущими пластинами Рекомендуемые значения глубин резания и подач CoroTurn 107 пластины с задними углами TCMT110302-MF 0.30 0.06 1.70 0.06 0.03 0.13 TCMT110304-MF 0.30 0.10 1.70 0.10 0.05 0.19 TCMT110308-MF 0.30 0.10 1.70 0.13 0.07 0.26 TCMT16T304-MF 0.40 0.10 2.00 0.11 0.06 0.23 VBMT110302-MF 0.30 0.06 1.70 0.06 0.03 0.13 VBMT110304-MF 0.30 0.10 1.70 0.10 0.05 0.19 VBMT110308-MF 0.30 0.10 1.70 0.13 0.07 0.26 VBMT110312-MF 0.30 0.10 1.70 0.15 0.08 0.31 VBMT160402-MF 0.30 0.07 1.80 0.07 0.04 0.14 VBMT160404-MF 0.30 0.10 1.80 0.10 0.05 0.20 VBMT160408-MF 0.30 0.10 1.80 0.14 0.07 0.27 VBMT160412-MF 0.30 0.10 1.80 0.16 0.09 0.32 CCMT060204-MM 0.60 0.20 2.40 0.11 0.06 0.17 CCMT060208-MM 0.60 0.40 2.40 0.15 0.08 0.23 CCMT09T304-MM 0.60 0.30 3.00 0.15 0.08 0.23 CCMT09T308-MM 0.80 0.50 3.00 0.20 0.10 0.30 CCMT120404-MM 1.00 0.30 3.60 0.18 0.09 0.27 CCMT120408-MM 1.00 0.60 3.60 0.24 0.12 0.36 CCMT120412-MM 1.00 0.70 3.60 0.29 0.14 0.43 DCMT070204-MM 0.60 0.20 2.30 0.11 0.06 0.17 DCMT070208-MM 0.60 0.40 2.30 0.15 0.08 0.23 DCMT11T304-MM 0.80 0.30 3.00 0.15 0.08 0.23 DCMT11T308-MM 0.80 0.50 3.00 0.20 0.10 0.30 DCMT11T312-MM 0.80 0.60 3.00 0.24 0.12 0.36 SCMT09T304-MM 0.80 0.30 3.00 0.15 0.08 0.23 SCMT09T308-MM 0.80 0.50 3.00 0.20 0.10 0.30 SCMT120404-MM 1.00 0.30 3.60 0.18 0.09 0.27 SCMT120408-MM 1.00 0.60 3.60 0.24 0.12 0.36 SCMT120412-MM 1.00 0.70 3.60 0.29 0.14 0.43 TCMT090204-MM 0.60 0.20 2.30 0.11 0.06 0.17 TCMT090208-MM 0.60 0.40 2.30 0.15 0.08 0.23 TCMT110304-MM 0.70 0.20 2.50 0.13 0.06 0.19 TCMT110308-MM 0.70 0.40 2.50 0.17 0.09 0.26 TCMT110312-MM 0.70 0.50 2.50 0.20 0.10 0.31 TCMT16T304-MM 0.80 0.30 3.00 0.15 0.08 0.23 TCMT16T308-MM 0.80 0.50 3.00 0.20 0.10 0.30 TCMT16T312-MM 0.80 0.60 3.00 0.24 0.12 0.36 TCMT220408-MM 1.00 0.60 3.60 0.24 0.12 0.36 VBMT160404-MM 0.70 0.20 2.70 0.14 0.07 0.20 VBMT160408-MM 0.70 0.50 2.70 0.18 0.09 0.27 VBMT160412-MM 0.70 0.50 2.70 0.22 0.11 0.32 CCMT060208-MR 1.60 0.80 3.20 0.19 0.09 0.26 CCMT09T308-MR 2.00 1.00 4.00 0.25 0.12 0.35 CCMT09T312-MR 2.00 1.20 4.00 0.30 0.14 0.42 CCMT120408-MR 2.40 1.20 4.80 0.30 0.14 0.42 CCMT120412-MR 2.40 1.40 4.80 0.36 0.17 0.50 DCMT11T308-MR 2.00 1.00 4.00 0.25 0.12 0.35 DCMT11T312-MR 2.00 1.20 4.00 0.30 0.14 0.42 SCMT09T308-MR 2.00 1.00 4.00 0.25 0.12 0.35 SCMT09T312-MR 2.00 1.20 4.00 0.30 0.14 0.42 SCMT120408-MR 2.40 1.20 4.80 0.30 0.14 0.42 SCMT120412-MR 2.40 1.40 4.80 0.36 0.17 0.50 TCMT110308-MR 1.50 0.80 3.00 0.21 0.10 0.30 TCMT110312-MR 1.50 0.90 3.00 0.26 0.12 0.36 TCMT16T308-MR 2.00 1.00 4.00 0.25 0.12 0.35 TCMT16T312-MR 2.00 1.20 4.00 0.30 0.14 0.42 TCMT220408-MR 2.40 1.20 4.80 0.30 0.14 0.42 TCMT220412-MR 2.40 1.40 4.80 0.36 0.17 0.50 VBMT160408-MR 1.80 0.90 3.60 0.23 0.11 0.32 VBMT160412-MR 1.80 1.10 3.60 0.27 0.13 0.38 Пластина KF Е KM Е Рекомендуемая глубина резания ap мм Min Max Рекомендуемая подача fn мм/об Min Max CCMT060202-KF 0.30 0.06 1.70 0.08 0.08 0.11 CCMT060204-KF 0.30 0.10 1.70 0.08 0.08 0.17 CCMT09T302-KF 0.40 0.08 2.00 0.08 0.08 0.15 CCMT09T304-KF 0.40 0.10 2.00 0.11 0.08 0.23 CCMT09T308-KF 0.40 0.20 2.00 0.15 0.08 0.30 CCMT120404-KF 0.40 0.10 2.40 0.14 0.08 0.27 DCMT070202-KF 0.30 0.06 1.50 0.08 0.08 0.11 DCMT070204-KF 0.30 0.08 1.50 0.08 0.08 0.17 DCMT11T302-KF 0.40 0.08 2.00 0.08 0.08 0.15 DCMT11T304-KF 0.40 0.10 2.00 0.11 0.08 0.23 DCMT11T308-KF 0.40 0.20 2.00 0.15 0.08 0.30 SCMT09T304-KF 0.40 0.10 2.00 0.11 0.08 0.23 SCMT09T308-KF 0.40 0.20 2.00 0.15 0.08 0.30 TCMT06T102-KF 0.30 0.06 1.50 0.08 0.08 0.11 TCMT06T104-KF 0.30 0.08 1.50 0.08 0.05 0.17 TCMT06T108-KF 0.30 0.10 1.50 0.11 0.08 0.23 TCMT090202-KF 0.30 0.06 1.70 0.08 0.08 0.13 TCMT090204-KF 0.30 0.10 1.70 0.10 0.08 0.19 TCMT110302-KF 0.30 0.06 1.70 0.08 0.08 0.13 TCMT110304-KF 0.30 0.10 1.70 0.10 0.08 0.19 TCMT110308-KF 0.30 0.10 1.70 0.13 0.08 0.26 TCMT16T304-KF 0.40 0.10 2.00 0.11 0.08 0.23 VBMT110302-KF 0.30 0.06 1.70 0.08 0.08 0.13 VBMT110304-KF 0.30 0.10 1.70 0.10 0.05 0.19 VBMT110308-KF 0.30 0.10 1.70 0.13 0.07 0.26 VBMT110312-KF 0.30 0.10 1.70 0.15 0.08 0.31 VBMT160402-KF 0.30 0.07 1.80 0.08 0.08 0.14 VBMT160404-KF 0.30 0.10 1.80 0.10 0.08 0.20 VBMT160408-KF 0.30 0.10 1.80 0.14 0.08 0.27 CCMT060204-KM 0.60 0.20 2.40 0.11 0.06 0.17 CCMT060208-KM 0.60 0.40 2.40 0.15 0.08 0.23 CCMT09T304-KM 0.60 0.30 3.00 0.15 0.08 0.23 CCMT09T308-KM 0.80 0.50 3.00 0.20 0.10 0.30 CCMT120404-KM 1.00 0.30 3.60 0.18 0.09 0.27 CCMT120408-KM 1.00 0.60 3.60 0.24 0.12 0.36 CCMT120412-KM 1.00 0.70 3.60 0.29 0.14 0.43 DCMT070204-KM 0.60 0.20 2.30 0.11 0.06 0.17 DCMT070208-KM 0.60 0.40 2.30 0.15 0.08 0.23 DCMT11T304-KM 0.80 0.30 3.00 0.15 0.08 0.23 DCMT11T308-KM 0.80 0.50 3.00 0.20 0.10 0.30 DCMT11T312-KM 0.80 0.60 3.00 0.24 0.12 0.36 SCMT09T304-KM 0.80 0.30 3.00 0.15 0.08 0.23 SCMT09T308-KM 0.80 0.50 3.00 0.20 0.10 0.30 SCMT120404-KM 1.00 0.30 3.60 0.18 0.09 0.27 SCMT120408-KM 1.00 0.60 3.60 0.24 0.12 0.36 SCMT120412-KM 1.00 0.70 3.60 0.29 0.14 0.43 TCMT090204-KM 0.60 0.20 2.30 0.11 0.06 0.17 TCMT090208-KM 0.60 0.40 2.30 0.15 0.08 0.23 TCMT110304-KM 0.70 0.20 2.50 0.13 0.06 0.19 TCMT110308-KM 0.70 0.40 2.50 0.17 0.09 0.26 TCMT110312-KM 0.70 0.50 2.50 0.20 0.10 0.31 TCMT16T304-KM 0.80 0.30 3.00 0.15 0.08 0.23 TCMT16T308-KM 0.80 0.50 3.00 0.20 0.10 0.30 TCMT16T312-KM 0.80 0.60 3.00 0.24 0.12 0.36 TCMT220408-KM 1.00 0.60 3.60 0.24 0.12 0.36 VBMT160404-KM 0.70 0.20 2.70 0.14 0.07 0.20 VBMT160408-KM 0.70 0.50 2.70 0.18 0.09 0.27 VBMT160412-KM 0.70 0.50 2.70 0.22 0.11 0.32 Рекомендации действительны для сплава из первого выбора в основной области применения по ISO A 344 SANDVIK ТОЧЕНИЕ Пластина MR Рекомендуемая глубина резания ap мм Min Max Рекомендуемая подача fn мм/об Min Max |
|||||
