Режимы резания Sandvik Coromant Рекомендуемая скорость резания дюймовые значения Рекомендации относятся к обработке с применением СОЖ ISO N Цветн

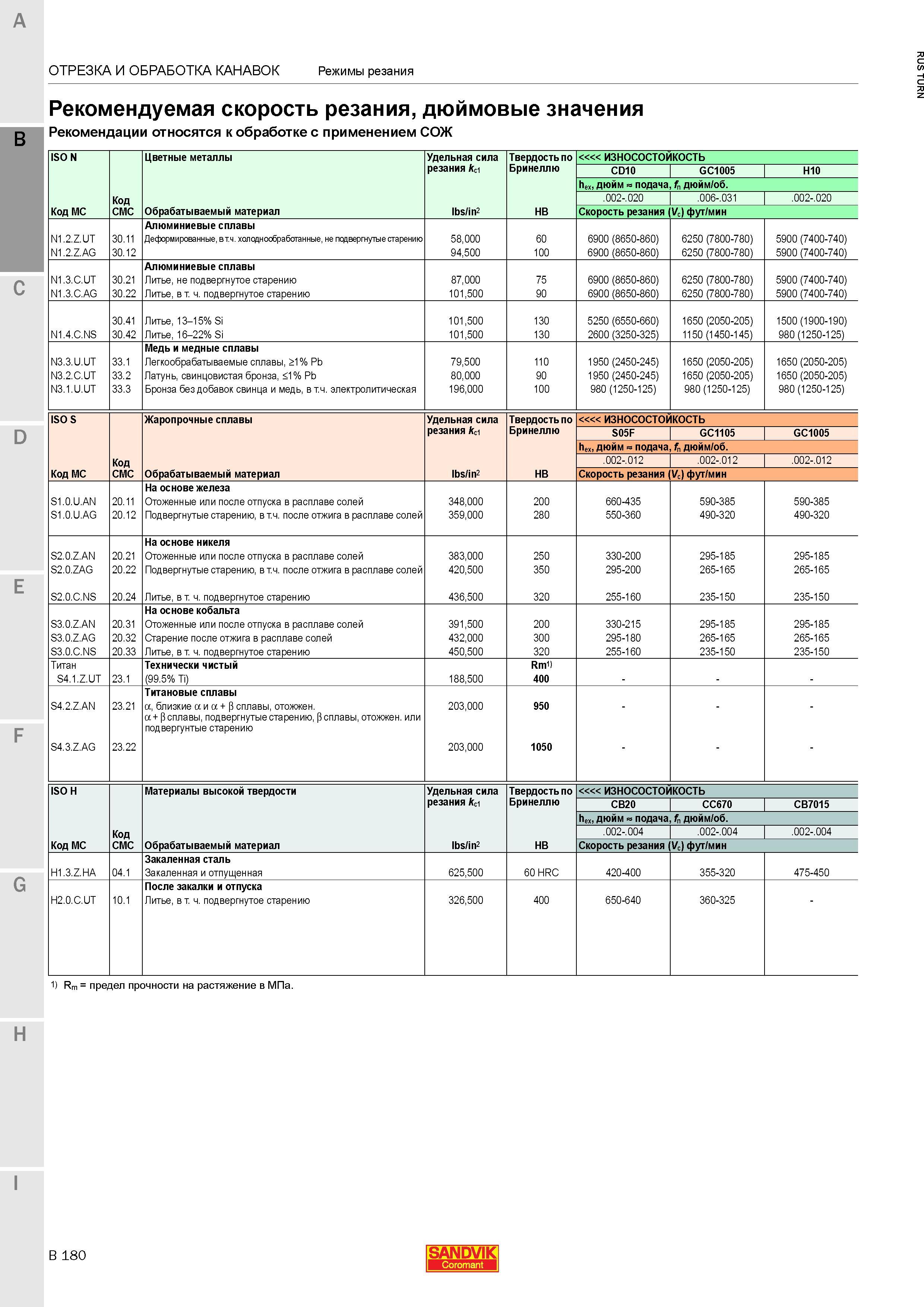

Режимы резания Sandvik Coromant Рекомендуемая скорость резания дюймовые значения Рекомендации относятся к обработке с применением СОЖ ISO N Цветные металлы Токарный инструмент для отрезки и обработки канавок Удельная сила Твердость по ИЗНОСОСТОЙКОСТЬ резания kci Бринеллю CD10 GC1005 H10 hex дюйм я подача fn дюйм/об. Код .002-. 020 .006-.031 .002-.020 Код MC CMC Обрабатываемый материал lbs in2 HB Скорость резания Vc) фут/мин N1.2.Z.UT N1.2.Z.AG 30.11 30.12 Алюминиевые сплавы Деформированные в т.ч. холсднообработанные не подвергнутые старению 58000 94500 60 100 6900 (8650-860) 6900 (8650-860) 6250 (7800-780) 6250 (7800-780) 5900 (7400-740) 5900 (7400-740) N1.3.C.UT N1.3.C.AG 30.21 30.22 Алюминиевые сплавы Литье не подвергнутое старению Литье в т. ч. подвергнутое старению 87000 101500 75 90 6900 (8650-860) 6900 (8650-860) 6250 (7800-780) 6250 (7800-780) 5900 (7400-740) 5900 (7400-740) N1.4.C.NS 30.41 30.42 Литье 13-15% Si Литье 16-22% Si 101.500 101.500 130 130 5250 (6550-660) 2600 (3250-325) 1650 (2050-205) 1150 (1450-145) 1500 (1900-190) 980 (1250-125) N3.3.U.UT N3.2.C.UT N3.1.U.UT 33.1 33.2 33.3 Медь и медные сплавы Легкообрабатываемые сплавы 1% Pb Латунь свинцовистая бронза 1% Pb Бронза без добавок свинца и медь в т.ч. электролитическая 79500 80000 196000 110 90 100 1950 (2450-245) 1950 (2450-245) 980 (1250-125) 1650 (2050-205) 1650 (2050-205) 980 (1250-125) 1650 (2050-205) 1650 (2050-205) 980 (1250-125) ISO S Жаропрочные сплавы Удельная сила Твердость по ИЗНОСОСТОЙКОСТЬ резания kci Бринеллю S05F GC1105 GC1005 hex дюйм я подача fn дюйм/об. Код .002-.012 .002-.012 .002-.012 Код MC CMC Обрабатываемый материал lbs in2 HB Скорость резания Vc) фут/мин 51.0.U.AN 51.0.U.AG 20.11 20.12 На основе железа Отоженные или после отпуска в расплаве солей Подвергнутые старению в т.ч. после отжига в расплаве солей 348.000 359.000 200 280 660-435 550-360 590-385 490-320 590-385 490-320 52.0.Z.AN 52.0.ZAG 20.21 20.22 На основе никеля Отоженные или после отпуска в расплаве солей Подвергнутые старению в т.ч. после отжига в расплаве солей 383000 420500 250 350 330-200 295-200 295-185 265-165 295-185 265-165 S2.0.C.NS 20.24 Литье в т. ч. подвергнутое старению 436500 320 255-160 235-150 235-150 53.0.Z.AN 53.0.Z.AG 53.0.C.NS 20.31 20.32 20.33 На основе кобальта Отоженные или после отпуска в расплаве солей Старение после отжига в расплаве солей Литье в т. ч. подвергнутое старению 391.500 432000 450.500 200 300 320 330-215 295-180 255-160 295-185 265-165 235-150 295-185 265-165 235-150 Титан S4.1.Z.UT 23.1 Технически чистый (99.5% Ti) 188500 Rm1) 400 S4.2.Z.AN 23.21 Титановые сплавы а близкие а и а + в сплавы отожжен. а + в сплавы подвергнутые старению в сплавы отожжен. или подвергунтые старению 203000 950 S4.3.Z.AG 23.22 203000 1050 ISO H Материалы высокой твердости Удельная сила Твердость по ИЗНОСОСТОЙКОСТЬ резания kci Бринеллю CB20 CC670 CB7015 hex дюйм я подача fn дюйм/об. Код .002-. 004 .002-.004 .002-.004 Код MC CMC Обрабатываемый материал lbs in2 HB Скорость резания Vc) фут/мин H1.3.Z.HA 04.1 Закаленная сталь Закаленная и отпущенная 625500 60 HRC 420-400 355-320 475-450 H2.0.C.UT 10.1 После закалки и отпуска Литье в т. ч. подвергнутое старению 326500 400 650-640 360-325 C 1) Rm предел прочности на растяжение в МПа. H B 180 SANDVIK
