Режимы резания Sandvik Coromant при сверлении отвестий сверлами CoroDrill 870 при глубине сверления не более 6 диаметров режущего осевого инструм

Режимы резания Sandvik Coromant при сверлении отвестий сверлами CoroDrill 870 при глубине сверления не более 6 диаметров режущего осевого инструм

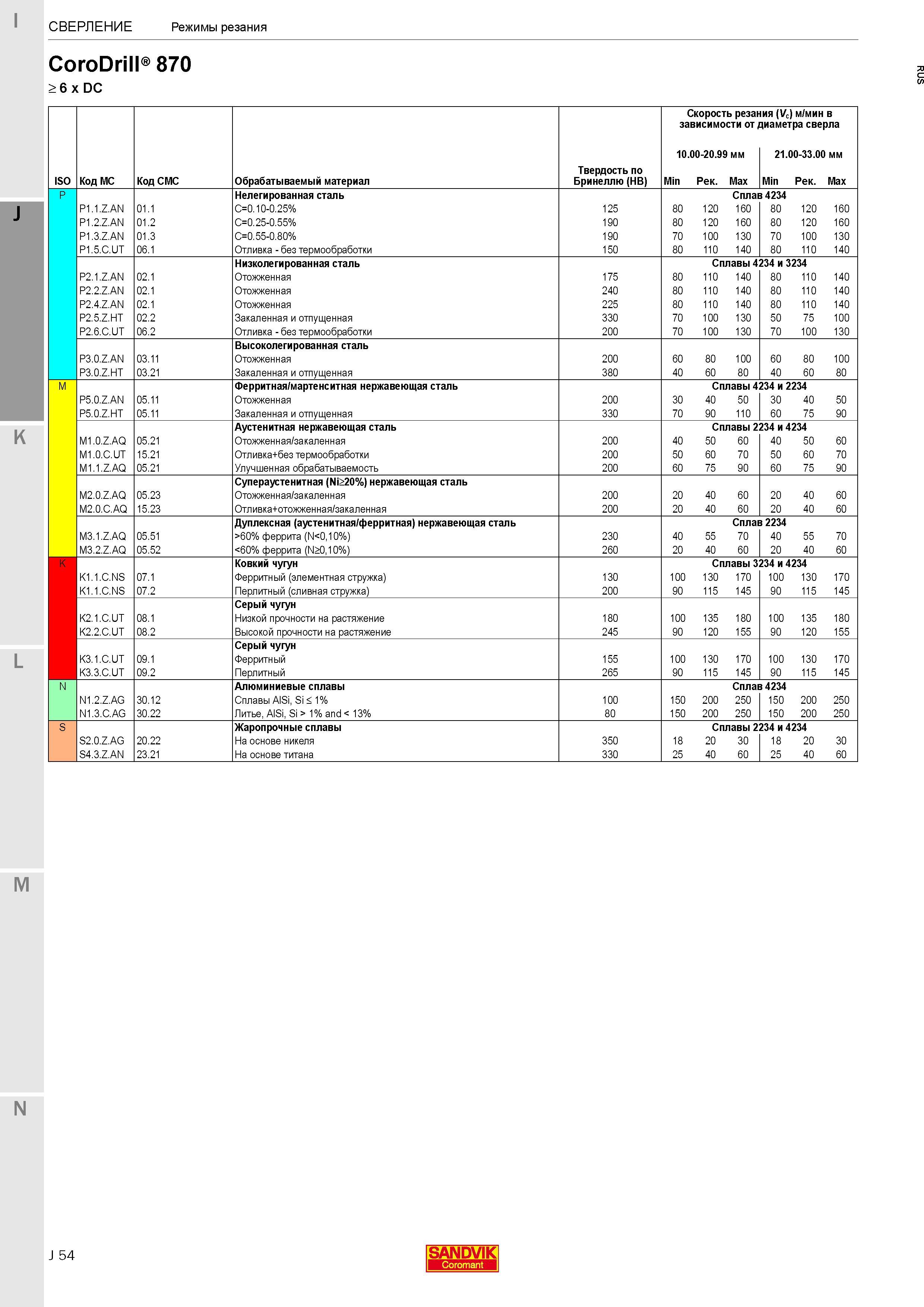

Режимы резания Sandvik Coromant при сверлении отвестий сверлами CoroDrill 870 при глубине сверления не более 6 диаметров режущего осевого инструмента Рекомендуемая скорость резания Группа обрабатываемого материала Код MC Код CMC Твердость по Бринеллю (HB) Скорость резания 10.00-20.99 мм Min Рек. Max ия (Vc) м/мин в диаметра сверла 21.00-33.00 мм Min Рек. Max P Нелегированная сталь Сплав 4234 P1.1.Z.AN 01.1 C=0.10-0.25% 125 80 120 160 80 120 160 P1.2.Z.AN 01.2 C=0.25-0.55% 190 80 120 160 80 120 160 P1.3.Z.AN 01.3 C=0.55-0.80% 190 70 100 130 70 100 130 P1.5.C.UT 06.1 Отливка - без термообработки 150 80 110 140 80 110 140 Низколегированная сталь Сплавы 4234 и 3234 P2.1.Z.AN 02.1 Отожженная 175 80 110 140 80 110 140 P2.2.Z.AN 02.1 Обрабатываемый материал Отожженная 240 80 110 140 80 110 140 P2.4.Z.AN 02.1 Sandvik Отожженная 225 80 110 140 80 110 140 P2.5.Z.HT 02.2 Глубина сверления Закаленная и отпущенная 330 70 100 130 50 75 100 P2.6.C.UT 06.2 Отливка - без термообработки 200 70 100 130 70 100 130 Высоколегированная сталь P3.0.Z.AN 03.11 Отожженная 200 60 80 100 60 80 100 P3.0.Z.HT 03.21 Закаленная и отпущенная 380 40 60 80 40 60 80 M Ферритная/мартенситная нержавеющая сталь Сплавы 4234 и 2234 P5.0.Z.AN 05.11 Отожженная 200 30 40 50 30 40 50 P5.0.Z.HT 05.11 Закаленная и отпущенная 330 70 90 110 60 75 90 Аустенитная нержавеющая сталь Сплавы 2234 и 4234 M1.0.Z.AQ 05.21 Отожженная/закаленная 200 40 50 60 40 50 60 M1.0.C.UT 15.21 Отливка+без термообработки 200 50 60 70 50 60 70 M1.1.Z.AQ 05.21 Улучшенная обрабатываемость 200 60 75 90 60 75 90 Супераустенитная (Ni>20%) нержавеющая сталь M2.0.Z.AQ 05.23 Отожженная/закаленная 200 20 40 60 20 40 60 M2.0.C.AQ 15.23 Отливка+отожженная/закаленная 200 20 40 60 20 40 60 Дуплексная (аустенитная/ферритная) нержавеющая сталь Сплав 2234 M3.1.Z.AQ 05.51 >60% феррита (N<0,10%) 230 40 55 70 40 55 70 M3.2.Z.AQ 05.52 <60% феррита (N>0,10%) 260 20 40 60 20 40 60 K Ковкий чугун Сплавы 3234 и 4234 K1.1.C.NS 07.1 Ферритный (элементная стружка) 130 100 130 170 100 130 170 K1.1.C.NS 07.2 Перлитный (сливная стружка) 200 90 115 145 90 115 145 Серый чугун K2.1.C.UT 08.1 Низкой прочности на растяжение 180 100 135 180 100 135 180 K2.2.C.UT 08.2 Высокой прочности на растяжение 245 90 120 155 90 120 155 Серый чугун K3.1.C.UT 09.1 Ферритный 155 100 130 170 100 130 170 K3.3.C.UT 09.2 Перлитный 265 90 115 145 90 115 145 N Алюминиевые сплавы Сплав 4234 N1.2.Z.AG 30.12 Сплавы AISi, Si < 1% 100 150 200 250 150 200 250 N1.3.C.AG 30.22 Литье, AISi, Si > 1% and < 13% 80 150 200 250 150 200 250 S Жаропрочные сплавы Сплавы 2234 и 4234 S2.0.Z.AG 20.22 На основе никеля 350 18 20 30 18 20 30 S4.3.Z.AN 23.21 На основе титана 330 25 40 60 25 40 60 M N J 54 SANDVIK Coromant
