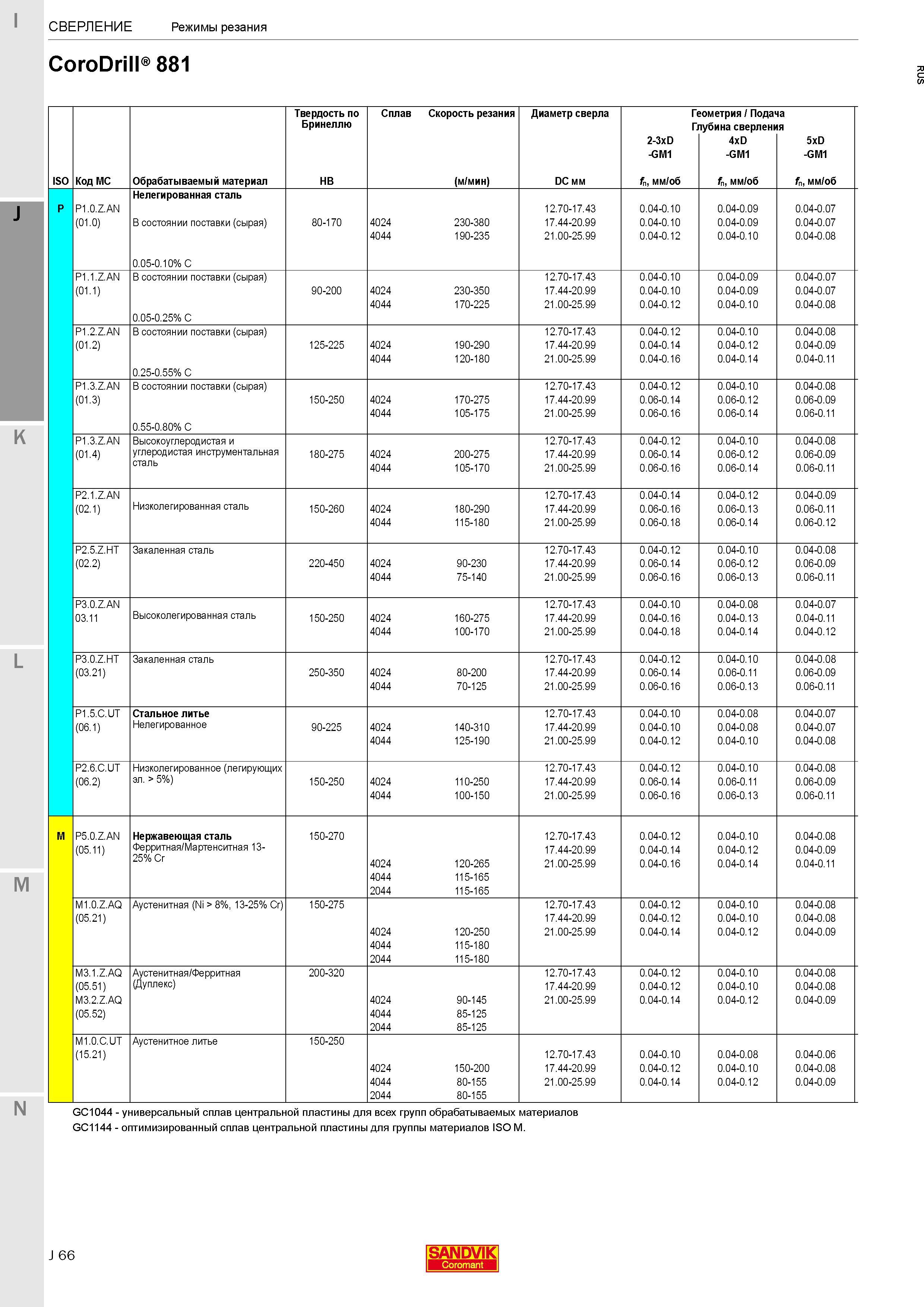

Режимы резания при сверлении сверлами Sandvik CoroDrill 881 ISO Код MC Обрабатываемый материал Твердость по Бринеллю HB Сплав Скорость резания (м

Режимы резания при сверлении сверлами Sandvik CoroDrill 881 ISO Код MC Обрабатываемый материал Твердость по Бринеллю HB Сплав Скорость резания (м/мин) Диаметр сверла DC мм 2-3xD -GM1 fn, мм/об ‘ометрия / Пода1 иубина сверлени 4xD -GM1 fn, мм/об а я 5xD -GM1 fn, мм/об P P1.0.Z.AN (01.0) Нелегированная сталь В состоянии поставки (сырая) 0.05-0.10% C 80-170 4024 230-380 4044 190-235 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.10 0.04-0.10 0.04-0.12 0.04-0.09 0.04-0.09 0.04-0.10 0.04-0.07 0.04-0.07 0.04-0.08 P1.1.Z.AN (01.1) В состоянии поставки (сырая) 0.05-0.25% C 90-200 4024 230-350 4044 170-225 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.10 0.04-0.10 0.04-0.12 0.04-0.09 0.04-0.09 0.04-0.10 0.04-0.07 0.04-0.07 0.04-0.08 P1.2.Z.AN (01.2) В состоянии поставки (сырая) 0.25-0.55% C 125-225 4024 190-290 4044 120-180 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.12 0.04-0.14 0.04-0.16 0.04-0.10 0.04-0.12 0.04-0.14 0.04-0.08 0.04-0.09 0.04-0.11 P1.3.Z.AN (01.3) В состоянии поставки (сырая) 0.55-0.80% C 150-250 4024 170-275 4044 105-175 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.12 0.06-0.14 0.06-0.16 0.04-0.10 0.06-0.12 0.06-0.14 0.04-0.08 0.06-0.09 0.06-0.11 P1.3.Z.AN (01.4) Высокоуглеродистая и углеродистая инструментальная сталь 180-275 4024 200-275 4044 105-170 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.12 0.06-0.14 0.06-0.16 0.04-0.10 0.06-0.12 0.06-0.14 0.04-0.08 0.06-0.09 0.06-0.11 P2.1.Z.AN (02.1) Низколегированная сталь 150-260 4024 180-290 4044 115-180 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.14 0.06-0.16 0.06-0.18 0.04-0.12 0.06-0.13 0.06-0.14 0.04-0.09 0.06-0.11 0.06-0.12 P2.5.Z.HT (02.2) Закаленная сталь 220-450 4024 90-230 4044 75-140 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.12 0.06-0.14 0.06-0.16 0.04-0.10 0.06-0.12 0.06-0.13 0.04-0.08 0.06-0.09 0.06-0.11 P3.0.Z.AN 03.11 Высоколегированная сталь 150-250 4024 160-275 4044 100-170 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.10 0.04-0.16 0.04-0.18 0.04-0.08 0.04-0.13 0.04-0.14 0.04-0.07 0.04-0.11 0.04-0.12 P3.0.Z.HT (03.21) Закаленная сталь 250-350 4024 80-200 4044 70-125 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.12 0.06-0.14 0.06-0.16 0.04-0.10 0.06-0.11 0.06-0.13 0.04-0.08 0.06-0.09 0.06-0.11 P1.5.C.UT (06.1) Стальное литье Нелегированное 90-225 4024 140-310 4044 125-190 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.10 0.04-0.10 0.04-0.12 0.04-0.08 0.04-0.08 0.04-0.10 0.04-0.07 0.04-0.07 0.04-0.08 P2.6.C.UT (06.2) Низколегированное (легирующих эл. > 5%) 150-250 4024 110-250 4044 100-150 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.12 0.06-0.14 0.06-0.16 0.04-0.10 0.06-0.11 0.06-0.13 0.04-0.08 0.06-0.09 0.06-0.11 M P5.0.Z.AN (05.11) Нержавеющая сталь Ферритная/Мартенситная 1325% Cr 150-270 4024 120-265 4044 115-165 2044 115-165 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.12 0.04-0.14 0.04-0.16 0.04-0.10 0.04-0.12 0.04-0.14 0.04-0.08 0.04-0.09 0.04-0.11 M1.0.Z.AQ (05.21) Аустенитная (Ni > 8%, 13-25% Cr) 150-275 4024 120-250 4044 115-180 2044 115-180 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.12 0.04-0.12 0.04-0.14 0.04-0.10 0.04-0.10 0.04-0.12 0.04-0.08 0.04-0.08 0.04-0.09 M3.1.Z.AQ (05.51) M3.2.Z.AQ (05.52) Аустенитная/Ферритная (Дуплекс) 200-320 4024 90-145 4044 85-125 2044 85-125 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.12 0.04-0.12 0.04-0.14 0.04-0.10 0.04-0.10 0.04-0.12 0.04-0.08 0.04-0.08 0.04-0.09 M1.0.C.UT (15.21) Аустенитное литье 150-250 4024 150-200 4044 80-155 2044 80-155 12.70-17.43 17.44-20.99 21.00-25.99 0.04-0.10 0.04-0.12 0.04-0.14 0.04-0.08 0.04-0.10 0.04-0.12 0.04-0.06 0.04-0.08 0.04-0.09 K M N GC1044 - универсальный сплав центральной пластины для всех групп GC1144 - оптимизированный сплав центральной пластины для группы обрабатываемых материалов материалов ISO M. J L j 66 SANDVIK Coromant
