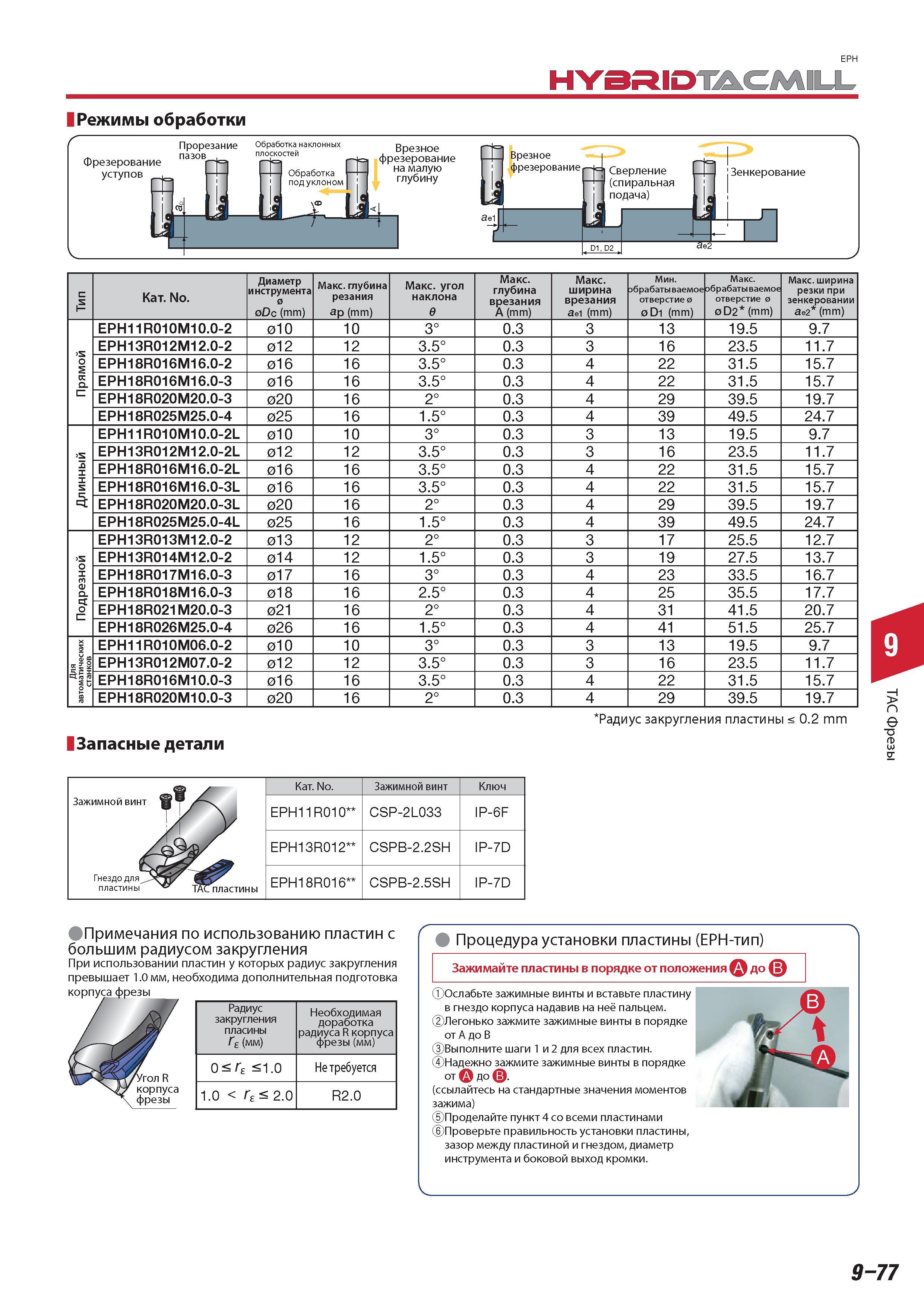

Режимы обработки Фрезерование уступов режущим инструментом Tungaloy Прорезание Обработка наклонных ВреЗНОе фрезерование на малую глубину Зенкерование Кате

Режимы обработки Фрезерование уступов режущим инструментом Tungaloy Прорезание Обработка наклонных ВреЗНОе фрезерование на малую глубину Зенкерование Категория Диаметр инструмента 0 oDo (mm) Максимальная глубина резания ap (mm) Максимальная угол наклона в Максимальная глубина врезания A (mm) Максимальная ширина врезания aei (mm) Мин. обрабатываемое отверстие 0 0D1 (mm) Максимальная обрабатываемое отверстие 0 0D2 (mm) Максимальная ширина резки при зенкеровании ae2 (mm) Прямой EPH11R010M10.0-2 010 10 3 0.3 3 13 19.5 9.7 EPH13R012M12.0-2 012 12 3.5 0.3 3 16 23.5 11.7 EPH18R016M16.0-2 016 16 3.5 0.3 4 22 31.5 15.7 EPH18R016M16.0-3 016 16 3.5 0.3 4 22 31.5 15.7 EPH18R020M20.0-3 020 16 2 0.3 4 29 39.5 19.7 EPH18R025M25.0-4 025 16 1.5 0.3 4 39 49.5 24.7 Длинный EPH11R010M10.0-2L 010 10 3 0.3 3 13 19.5 9.7 EPH13R012M12.0-2L 012 12 3.5 0.3 3 16 23.5 11.7 EPH18R016M16.0-2L 016 16 3.5 0.3 4 22 31.5 15.7 EPH18R016M16.0-3L 016 16 LO 3. 0.3 4 22 31.5 15.7 EPH18R020M20.0-3L 020 16 2 0.3 4 29 39.5 19.7 EPH18R025M25.0-4L 025 16 1.5 0.3 4 39 49.5 24.7 Подрезной EPH13R013M12.0-2 013 12 2 0.3 3 17 25.5 12.7 EPH13R014M12.0-2 014 12 1.5 0.3 3 19 27.5 13.7 EPH18R017M16.0-3 017 16 3 0.3 4 23 33.5 16.7 EPH18R018M16.0-3 018 16 2.5 0.3 4 25 35.5 17.7 EPH18R021M20.0-3 021 16 2 0.3 4 31 41.5 20.7 EPH18R026M25.0-4 026 16 1.5 0.3 4 41 51.5 25.7 Для автоматических станков EPH11R010M06.0-2 010 10 3 0.3 3 13 19.5 9.7 EPH13R012M07.0-2 012 12 3.5 0.3 3 16 23.5 11.7 EPH18R016M10.0-3 016 16 3.5 0.3 4 22 31.5 15.7 EPH18R020M10.0-3 020 16 2 0.3 4 29 39.5 19.7 Радиус закругления пластины 0.2 mm Запасные детали 4 Примечания по использованию пластин с большим радиусом закругления При использовании пластин у которых радиус закругления превышает 1.0 мм необходима дополнительная подготовка Радиус закругления пласины (мм) Необходимая доработка радиуса R корпуса фрезы (мм) 0 1.0 Не требуется 1.0 2.0 R2.0 Процедура установки пластины (ЕРН-тип) Зажимайте пластины в порядке от положения до фОслабьте зажимные винты и вставьте пластину в гнездо корпуса надавив на неё пальцем. Легонько зажмите зажимные винты в порядке от А до В Выполните шаги 1 и 2 для всех пластин. Надежно зажмите зажимные винты в порядке от до (ссылайтесь на стандартные значения моментов зажима) Проделайте пункт 4 со всеми пластинами Проверьте правильность установки пластины зазор между пластиной и гнездом диаметр инструмента и боковой выход кромки. 9-77 ТАС Фрезы
