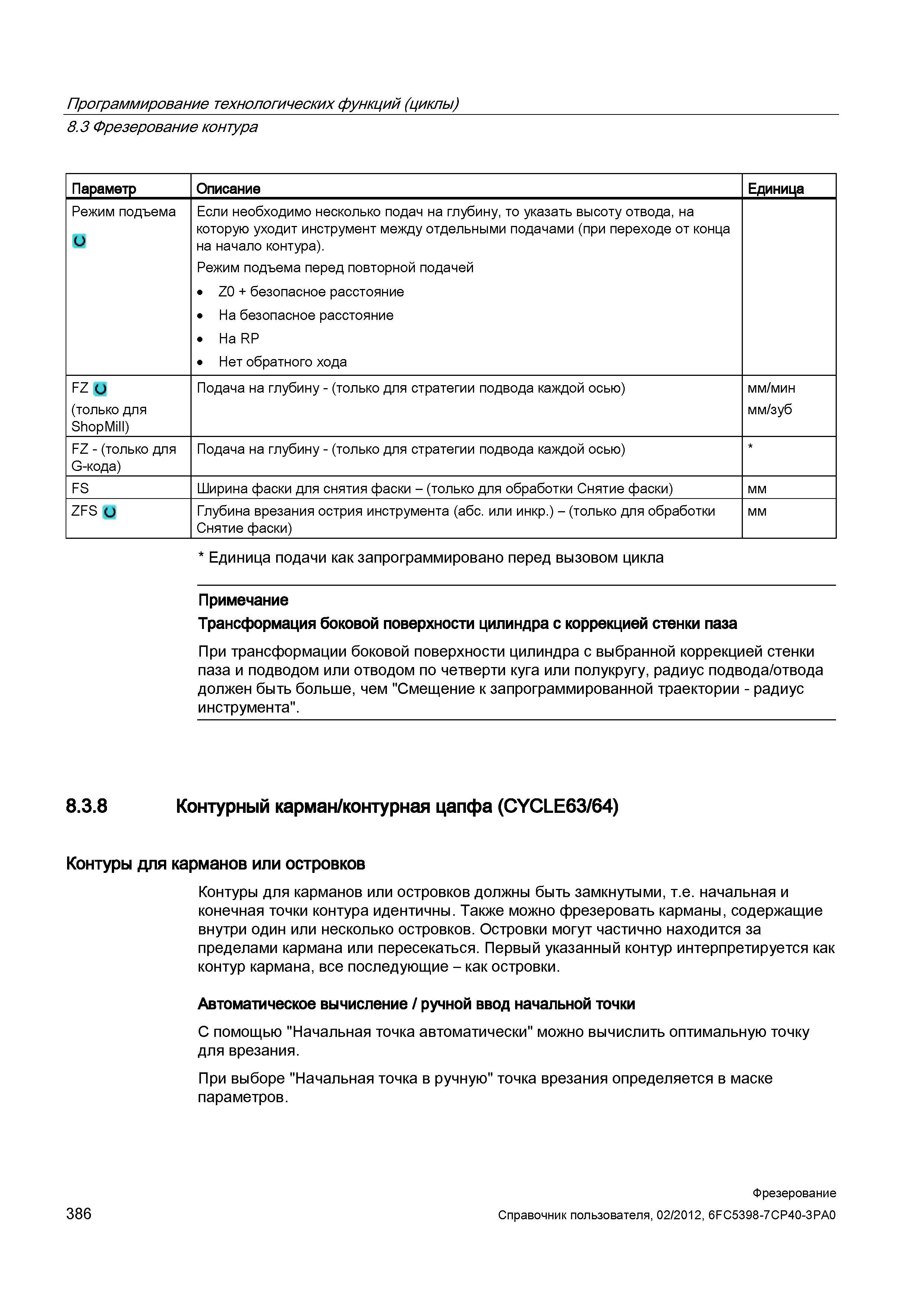

Режим подъема перед повторной подачей Z0 + безопасное расстояние На безопасное расстояние На RP Нет обратного хода FZ U (только для ShopMill

Режим подъема перед повторной подачей Z0 + безопасное расстояние На безопасное расстояние На RP Нет обратного хода FZ U (только для ShopMill) Подача на глубину - (только для стратегии подвода каждой осью) мм/мин мм/зуб FZ - (только для G-кода) Подача на глубину - (только для стратегии подвода каждой осью) FS Ширина фаски для снятия фаски - (только для обработки Снятие фаски) мм ZFS и Глубина врезания острия инструмента (абс. или инкр.) - (только для обработки Снятие фаски) мм Единица подачи как запрограммировано перед вызовом цикла Примечание Трансформация боковой поверхности цилиндра с коррекцией стенки паза При трансформации боковой поверхности цилиндра с выбранной коррекцией стенки паза и подводом или отводом по четверти куга или полукругу, радиус подвода/отвода должен быть больше, чем "Смещение к запрограммированной траектории - радиус инструмента". 8.3.8 Контурный карман/контурная цапфа (CYCLE63/64) Контуры для карманов или островков Контуры для карманов или островков должны быть замкнутыми, т.е. начальная и конечная точки контура идентичны. Также можно фрезеровать карманы, содержащие внутри один или несколько островков. Островки могут частично находится за пределами кармана или пересекаться. Первый указанный контур интерпретируется как контур кармана, все последующие - как островки. Автоматическое вычисление / ручной ввод начальной точки С помощью "Начальная точка автоматически" можно вычислить оптимальную точку для врезания. При выборе "Начальная точка в ручную" точка врезания определяется в маске параметров. 386 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.3 Фрезерование контура Параметр Описание Единица Режим подъема Если необходимо несколько подач на глубину, то указать высоту отвода, на которую уходит инструмент между отдельными подачами (при переходе от конца на начало контура).
