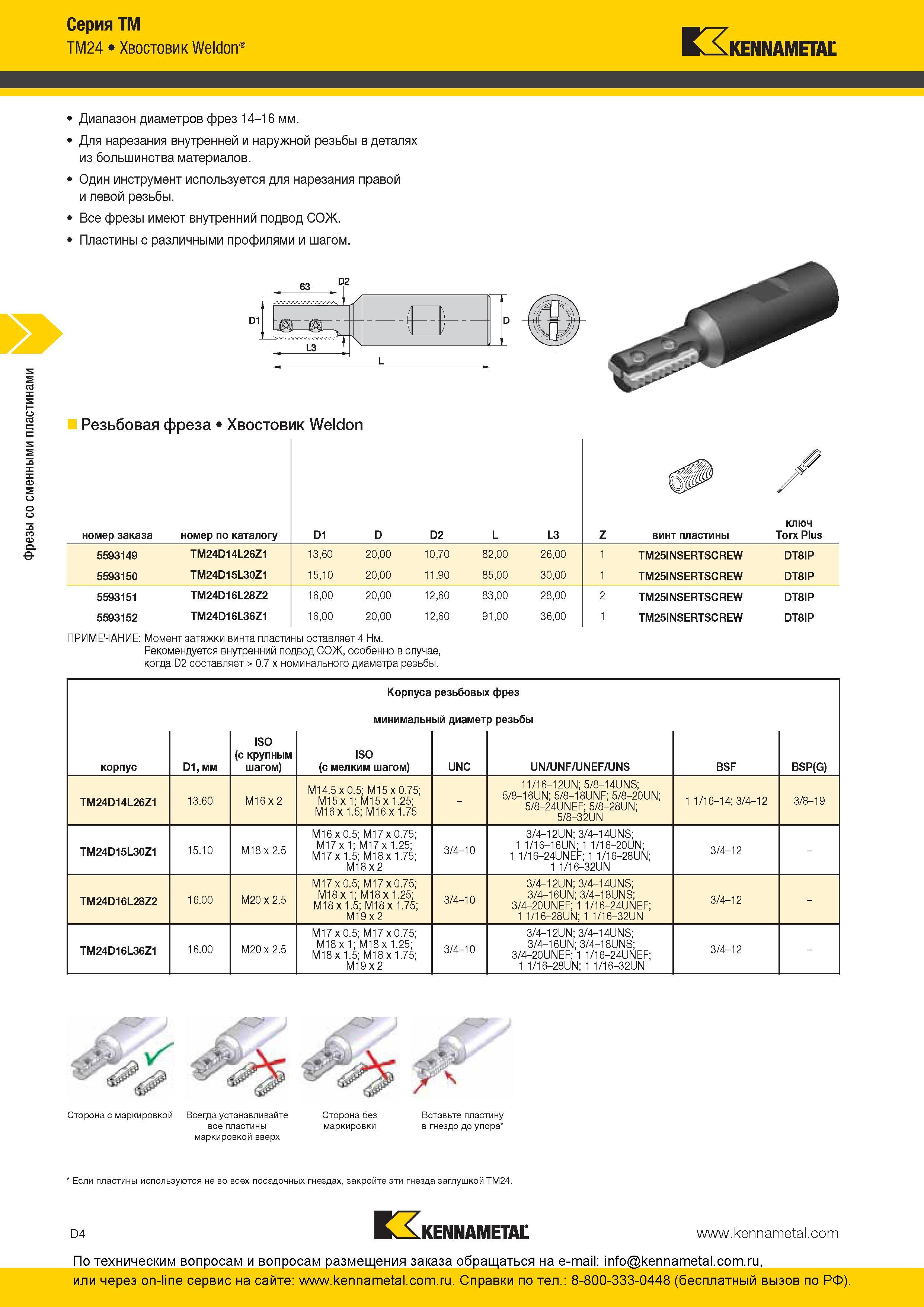

Резьбовые сборные фрезы Kennametal TM 24 со сменными твердосплавными резьбонарезными пластинами Фрезерный концевой инструмент с цилиндрическим хвостовиком Weldon Диапазон диаметров фрез 14-16 мм. Для фрезерования внутренней и наружной резьбы в деталях из большинства материалов. Один инструмент используется для нарезания правой и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. Резьбовая фреза Хвостовик Weldon номер заказа номер по каталогу D1 D D2 L L3 Z винт пластины ключ Torx Plus 13,60 20,00 10,70 82,00 26,00 1 TM25INSERTSCREW DT8IP 15,10 20,00 11,90 85,00 30,00 1 TM25INSERTSCREW DT8IP 16,00 20,00 12,60 83,00 28,00 2 TM25INSERTSCREW DT8IP 16,00 20,00 12,60 91,00 36,00 1 TM25INSERTSCREW DT8IP 5593149 5593150 5593151 5593152 TM24D14L26Z1 TM24D15L30Z1 TM24D16L28Z2 TM24D16L36Z1 ПРИМЕЧАНИЕ Момент затяжки винта пластины оставляет 4 Нм. Рекомендуется внутренний подвод СОЖ, особенно в случае, когда D2 составляет > 0.7 x номинального диаметра резьбы. корпус D1, мм ISO (с крупным шагом) Корпуса минимальн ISO (с мелким шагом) резьбовы> ый диамет UNC фрез р резьбы UN/UNF/UNEF/UNS BSF BSP(G) TM24D14L26Z1 13.60 M16 x 2 M14.5 x 0.5; M15 x 0.75; M15 x 1; M15 x 1.25; M16 x 1.5; M16 x 1.75 - 11/16-12UN; 5/8-14UNS; 5/8-16UN; 5/8-18UNF; 5/8-20UN; 5/8-24UNEF; 5/8-28UN; 5/8-32UN 1 1/16-14; 3/4-12 3/8-19 TM24D15L30Z1 15.10 M18 x 2.5 M16 x 0.5; M17 x 0.75; M17 x 1; M17 x 1.25; M17 x 1.5; M18 x 1.75; M18 x 2 3/4-10 3/4-12UN; 3/4-14UNS; 1 1/16-16UN; 1 1/16-20UN; 1 1/16-24UNEF; 1 1/16-28UN; 1 1/16-32UN 3/4-12 - TM24D16L28Z2 16.00 M20 x 2.5 M17 x 0.5; M17 x 0.75; M18 x 1; M18 x 1.25; M18 x 1.5; M18 x 1.75; M19 x 2 3/4-10 3/4-12UN; 3/4-14UNS; 3/4-16UN; 3/4-18UNS; 3/4-20UNEF; 1 1/16-24UNEF; 1 1/16-28UN; 1 1/16-32UN 3/4-12 - TM24D16L36Z1 16.00 M20 x 2.5 M17 x 0.5; M17 x 0.75; M18 x 1; M18 x 1.25; M18 x 1.5; M18 x 1.75; M19 x 2 3/4-10 3/4-12UN; 3/4-14UNS; 3/4-16UN; 3/4-18UNS; 3/4-20UNEF; 1 1/16-24UNEF; 1 1/16-28UN; 1 1/16-32UN 3/4-12 - Сторона с маркировкой Всегда устанавливайте Сторона без маркировки все пластины маркировкой вверх Вставьте пластину в гнездо до упора Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушкой TM24. ГК D4 KENNAMETAL пластинами Серия TМ Хвостовик KENNAMETAL
