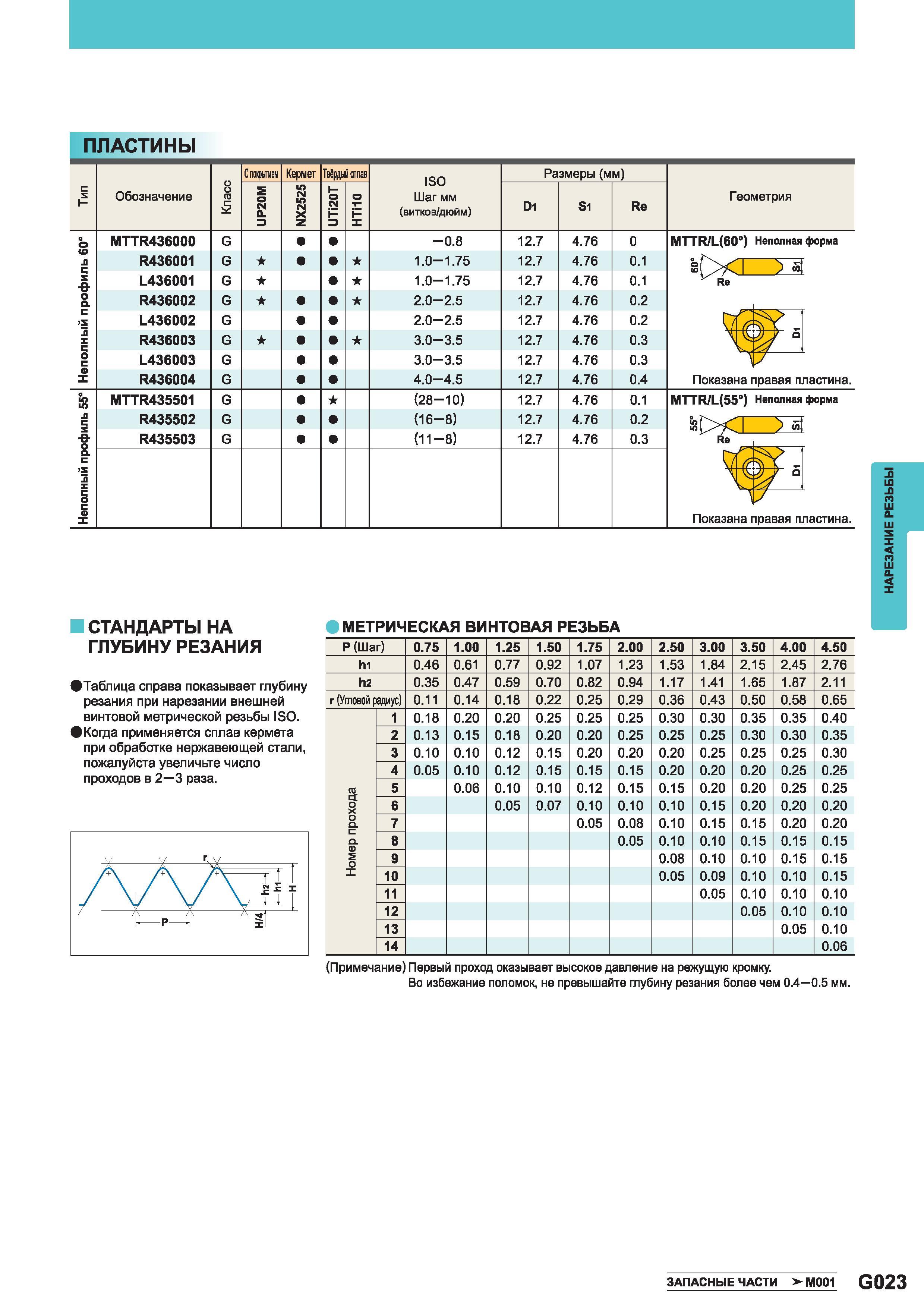

Резьбовые режущие токарные пластины Mitsubishi Обозначение С покрытием Кермет Твердый стлав ISO Шаг мм (витков дюйм) Размеры (мм) Геометрия S о C

Резьбовые режущие токарные пластины Mitsubishi Обозначение С покрытием Кермет Твердый стлав ISO Шаг мм (витков дюйм) Размеры (мм) Геометрия S о CNt in in а Z 1- F X D1 S1 Re а О MTTR436000 G -0.8 12.7 4.76 0 MTTR/L(60) Неполная форма -8- R436001 G 1.0-1.75 12.7 4.76 0.1 'I S L436001 G 1.0-1.75 12.7 4.76 0.1 с 5 3 X с R436002 G 2.0 2.5 12.7 4.76 0.2 L436002 G 2.0 2.5 12.7 4.76 0.2 R436003 G 3.0 3.5 12.7 4.76 0.3 С fj L436003 G 3.0 3.5 12.7 4.76 0.3 У X R436004 G 4.0 4.5 12.7 4.76 0.4 Показана правая пластина. в MTTR435501 G (28-10) 12.7 4.76 0.1 MTTR/L(55) Неполная форма Неполный профиль R435502 G (16-8) 12.7 4.76 0.2 Re S R435503 G (11-8) 12.7 4.76 0.3 J)b Показана правая пластина. СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ Таблица справа показывает глубину резания при нарезании внешней винтовой метрической резьбы ISO. О Когда применяется сплав кермета при обработке нержавеющей стали пожалуйста увеличьте число проходов в 2 3 раза. МЕТРИЧЕСКАЯ ВИНТОВАЯ РЕЗЬБА Р (Шаг) 0.75 1.00 1.25 1.50 1.75 2.00 2.50 3.00 3.50 4.00 4.50 hi 0.46 0.61 0.77 0.92 1.07 1.23 1.53 1.84 2.15 2.45 2.76 h2 0.35 0.47 0.59 0.70 0.82 0.94 1.17 1.41 1.65 1.87 2.11 (Угловой радиус) 0.11 0.14 0.18 0.22 0.25 0.29 0.36 0.43 0.50 0.58 0.65 1 0.18 0.20 0.20 0.25 0.25 0.25 0.30 0.30 0.35 0.35 0.40 2 0.13 0.15 0.18 0.20 0.20 0.25 0.25 0.25 0.30 0.30 0.35 3 0.10 0.10 0.12 0.15 0.20 0.20 0.20 0.25 0.25 0.25 0.30 4 0.05 0.10 0.12 0.15 0.15 0.15 0.20 0.20 0.20 0.25 0.25 5 0.06 0.10 0.10 0.12 0.15 0.15 0.20 0.20 0.25 0.25 S 6 0.05 0.07 0.10 0.10 0.10 0.15 0.20 0.20 0.20 о а. 7 0.05 0.08 0.10 0.15 0.15 0.20 0.20 8 0.05 0.10 0.10 0.15 0.15 0.15 S о 9 0.08 0.10 0.10 0.15 0.15 X 10 0.05 0.09 0.10 0.10 0.15 11 0.05 0.10 0.10 0.10 12 0.05 0.10 0.10 13 0.05 0.10 14 0.06 (Примечание) Первый проход оказывает высокое давление на режущую кромку. Во избежание поломок не превышайте глубину резания более чем 0.4 0.5 мм. Запасные части М001 G023 НАРЕЗАНИЕ РЕЗЬБЫ
