Резьбовые режущие сменные пластины Korloy для нарезания резьбы Дюймовая резьба JUN (мм) Обозначение правой СМП Обозначение левой СМП Число ниток 1 и L hmin

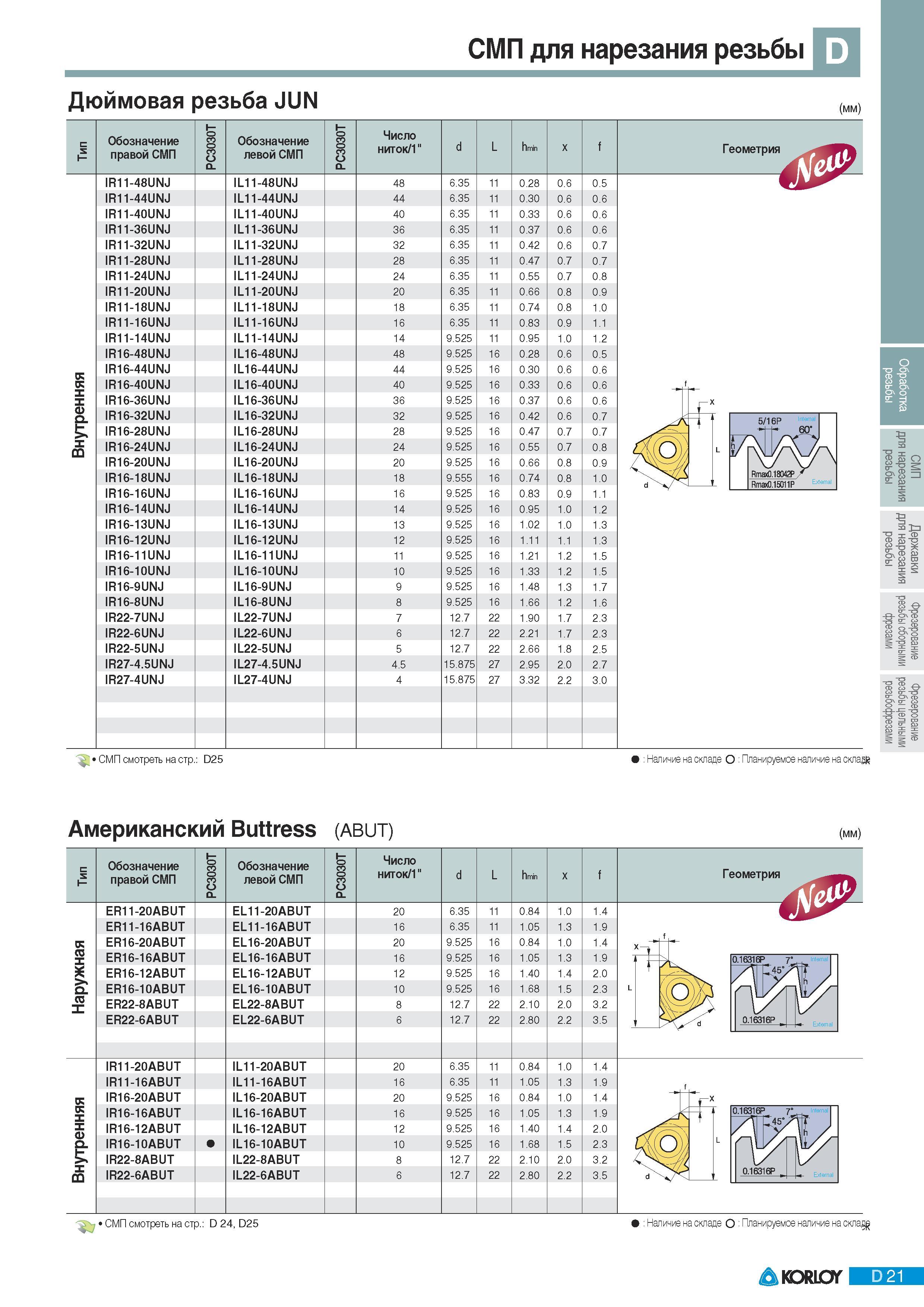

Резьбовые режущие сменные пластины Korloy для нарезания резьбы Дюймовая резьба JUN (мм) Обозначение правой СМП Обозначение левой СМП Число ниток 1" и L hmin x f IR11-48UNJ IL11-48UNJ 48 6.35 11 0.28 0.6 0.5 IR11-44UNJ IL11-44UNJ 44 6.35 11 0.30 0.6 0.6 IR11-40UNJ IL11-40UNJ 40 6.35 11 0.33 0.6 0.6 IR11-36UNJ IL11-36UNJ 36 6.35 11 0.37 0.6 0.6 IR11-32UNJ IL11-32UNJ 32 6.35 11 0.42 0.6 0.7 IR11-28UNJ IL11-28UNJ 28 6.35 11 0.47 0.7 0.7 IR11-24UNJ IL11-24UNJ 24 6.35 11 0.55 0.7 0.8 IR11-20UNJ IL11-20UNJ 20 6.35 11 0.66 0.8 0.9 IR11-18UNJ IL11-18UNJ 18 6.35 11 0.74 0.8 1.0 IR11-16UNJ IL11-16UNJ 16 6.35 11 0.83 0.9 1.1 IR11-14UNJ IL11-14UNJ 14 9.525 11 0.95 1.0 1.2 IR16-48UNJ IL16-48UNJ 48 9.525 16 0.28 0.6 0.5 IR16-44UNJ IL16-44UNJ 44 9.525 16 0.30 0.6 0.6 IR16-40UNJ IL16-40UNJ 40 9.525 16 0.33 0.6 0.6 IR16-36UNJ IL16-36UNJ 36 9.525 16 0.37 0.6 0.6 IR16-32UNJ IL16-32UNJ 32 9.525 16 0.42 0.6 0.7 IR16-28UNJ IL16-28UNJ 28 9.525 16 0.47 0.7 0.7 IR16-24UNJ IL16-24UNJ 24 9.525 16 0.55 0.7 0.8 IR16-20UNJ IL16-20UNJ 20 9.525 16 0.66 0.8 0.9 IR16-18UNJ IL16-18UNJ 18 9.555 16 0.74 0.8 1.0 IR16-16UNJ IL16-16UNJ 16 9.525 16 0.83 0.9 1.1 IR16-14UNJ IL16-14UNJ 14 9.525 16 0.95 1.0 1.2 IR16-13UNJ IL16-13UNJ 13 9.525 16 1.02 1.0 1.3 IR16-12UNJ IL16-12UNJ 12 9.525 16 1.11 1.1 1.3 IR16-11UNJ IL16-11UNJ 11 9.525 16 1.21 1.2 1.5 IR16-10UNJ IL16-10UNJ 10 9.525 16 1.33 1.2 1.5 IR16-9UNJ IL16-9UNJ 9 9.525 16 1.48 1.3 1.7 IR16-8UNJ IL16-8UNJ 8 9.525 16 1.66 1.2 1.6 IR22-7UNJ IL22-7UNJ 7 12.7 22 1.90 1.7 2.3 IR22-6UNJ IL22-6UNJ 6 12.7 22 2.21 1.7 2.3 IR22-5UNJ IL22-5UNJ 5 12.7 22 2.66 1.8 2.5 IR27-4.5UNJ IL27-4.5UNJ 4.5 15.875 27 2.95 2.0 2.7 IR27-4UNJ IL27-4UNJ 4 15.875 27 3.32 2.2 3.0 к к u о. m Геометрия за q Рр -R- а cd J в си гл 3 Tzr а а ox СМП смотретьнастр. D25 Наличие на сксаде О Планирием ое спличие на складе Американский Buttress (abut) (мм) Обозначение правой СМП fe о C а. Обозначение левой СМП fe о C а. Число ниток 1" и L hmin x f ER11-20ABUT EL11-20ABUT 20 6.35 11 0.84 1.0 1.4 ER11-16ABUT EL11-16ABUT 16 6.35 11 1.05 1.3 1.9 ER16-20ABUT EL16-20ABUT 20 9.525 16 0.84 1.0 1.4 ER16-16ABUT EL16-16ABUT 16 9.525 16 1.05 1.3 1.9 ER16-12ABUT EL16-12ABUT 12 9.525 16 1.40 1.4 2.0 ER16-10ABUT EL16-10ABUT 10 9.525 16 1.68 1.5 2.3 ER22-8ABUT EL22-8ABUT 8 12.7 22 2.10 2.0 3.2 ER22-6ABUT EL22-6ABUT 6 12.7 22 2.80 2.2 3.5 IR11-20ABUT IL11-20ABUT 20 6.35 11 0.84 1.0 1.4 IR11-16ABUT IL11-16ABUT 16 6.35 11 1.05 1.3 1.9 IR16-20ABUT IL16-20ABUT 20 9.525 16 0.84 1.0 1.4 IR16-16ABUT IL16-16ABUT 16 9.525 16 1.05 1.3 1.9 IR16-12ABUT IL16-12ABUT 12 9.525 16 1.40 1.4 2.0 IR16-10ABUT IL16-10ABUT 10 9.525 16 1.68 1.5 2.3 IR22-8ABUT IL22-8ABUT 8 12.7 22 2.10 2.0 3.2 IR22-6ABUT IL22-6ABUT 6 12.7 22 2.80 2.2 3.5 К ТО х i Геометрия к к (U О. m СМП civiOTceTb на стр. D 24 D25 Наличие на скс е О Планириемое ннпли1ч ие на складе KORLOY D 21
