247 Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный Стр.D15 |
|||||

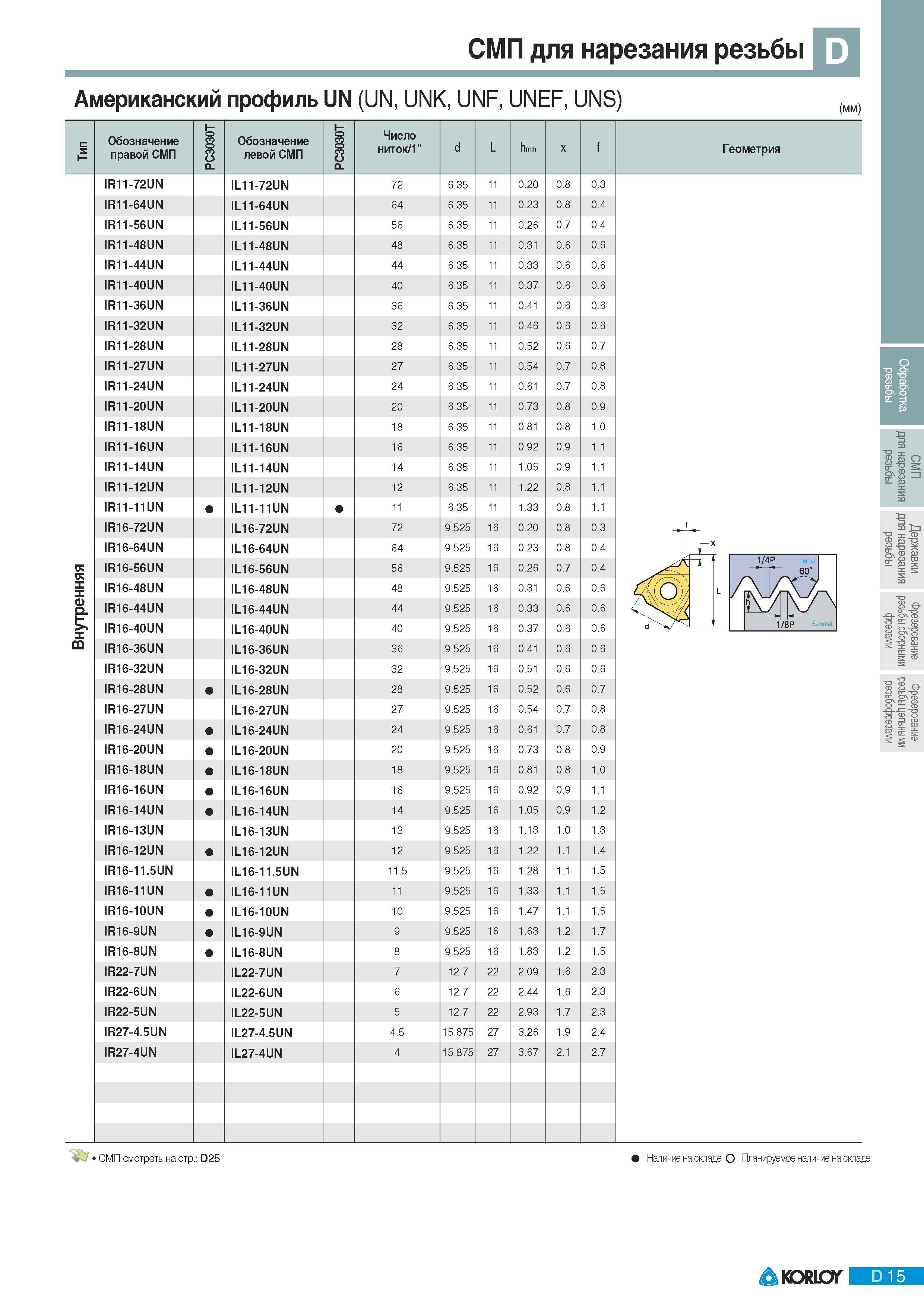

Резьбовые режущие сменные пластины Korloy для нарезания резьбы Американский профиль UN (UN UNK UNF UNEF UNS) (мм) Обозначение правой СМП Обозначение левойРезьбовые режущие сменные пластины Korloy для нарезания резьбы Американский профиль UN (UN UNK UNF UNEF UNS) (мм) Обозначение правой СМП Обозначение левой СМП PC3030T Число ниток 1" d L hmin x f IR11-72UN IL11-72UN 72 6.35 11 0.20 0.8 0.3 IR11-64UN IL11-64UN 64 6.35 11 0.23 0.8 0.4 IR11-56UN IL11-56UN 56 6.35 11 0.26 0.7 0.4 IR11-48UN IL11-48UN 48 6.35 11 0.31 0.6 0.6 IR11-44UN IL11-44UN 44 6.35 11 0.33 0.6 0.6 IR11-40UN IL11-40UN 40 6.35 11 0.37 0.6 0.6 IR11-36UN IL11-36UN 36 6.35 11 0.41 0.6 0.6 IR11-32UN IL11-32UN 32 6.35 11 0.46 0.6 0.6 IR11-28UN IL11-28UN 28 6.35 11 0.52 0.6 0.7 IR11-27UN IL11-27UN 27 6.35 11 0.54 0.7 0.8 IR11-24UN IL11-24UN 24 6.35 11 0.61 0.7 0.8 IR11-20UN IL11-20UN 20 6.35 11 0.73 0.8 0.9 IR11-18UN IL11-18UN 18 6.35 11 0.81 0.8 1.0 IR11-16UN IL11-16UN 16 6.35 11 0.92 0.9 1.1 IR11-14UN IL11-14UN 14 6.35 11 1.05 0.9 1.1 IR11-12UN IL11-12UN 12 6.35 11 1.22 0.8 1.1 IR11-11UN IL11-11UN 11 6.35 11 1.33 0.8 1.1 IR16-72UN IL16-72UN 72 9.525 16 0.20 0.8 0.3 IR16-64UN IL16-64UN 64 9.525 16 0.23 0.8 0.4 IR16-56UN IL16-56UN 56 9.525 16 0.26 0.7 0.4 IR16-48UN IL16-48UN 48 9.525 16 0.31 0.6 0.6 IR16-44UN IL16-44UN 44 9.525 16 0.33 0.6 0.6 IR16-40UN IL16-40UN 40 9.525 16 0.37 0.6 0.6 IR16-36UN IL16-36UN 36 9.525 16 0.41 0.6 0.6 IR16-32UN IL16-32UN 32 9.525 16 0.51 0.6 0.6 IR16-28UN IL16-28UN 28 9.525 16 0.52 0.6 0.7 IR16-27UN IL16-27UN 27 9.525 16 0.54 0.7 0.8 IR16-24UN IL16-24UN 24 9.525 16 0.61 0.7 0.8 IR16-20UN IL16-20UN 20 9.525 16 0.73 0.8 0.9 IR16-18UN IL16-18UN 18 9.525 16 0.81 0.8 1.0 IR16-16UN IL16-16UN 16 9.525 16 0.92 0.9 1.1 IR16-14UN IL16-14UN 14 9.525 16 1.05 0.9 1.2 IR16-13UN IL16-13UN 13 9.525 16 1.13 1.0 1.3 IR16-12UN IL16-12UN 12 9.525 16 1.22 1.1 1.4 IR16-11.5UN IL16-11.5UN 11.5 9.525 16 1.28 1.1 1.5 IR16-11UN IL16-11UN 11 9.525 16 1.33 1.1 1.5 IR16-10UN IL16-10UN 10 9.525 16 1.47 1.1 1.5 IR16-9UN IL16-9UN 9 9.525 16 1.63 1.2 1.7 IR16-8UN IL16-8UN 8 9.525 16 1.83 1.2 1.5 IR22-7UN IL22-7UN 7 12.7 22 2.09 1.6 2.3 IR22-6UN IL22-6UN 6 12.7 22 2.44 1.6 2.3 IR22-5UN IL22-5UN 5 12.7 22 2.93 1.7 2.3 IR27-4.5UN IL27-4.5UN 4.5 15.875 27 3.26 1.9 2.4 IR27-4UN IL27-4UN 4 15.875 27 3.67 2.1 2.7 Геометрия D р m 1 ьР ыа еФ O-о -Я- а cd рз 1 в ьр бе 7 СМП D25 Наличие на складе Планируемое наличие на складе KORLOY D 15 |
|||||
