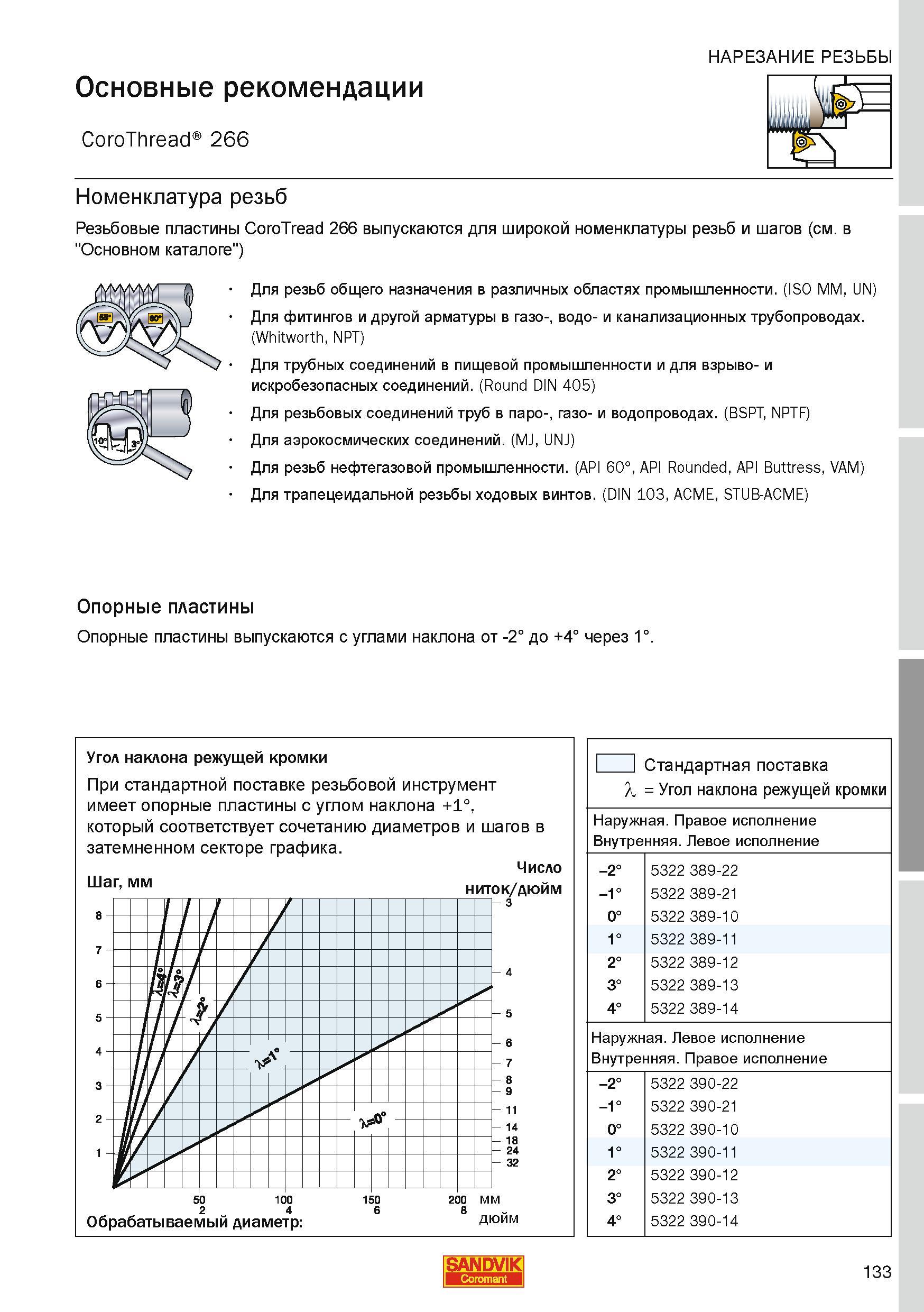

Резьбовые многогранные пластины Сандвик CoroTread 266 выпускаются для широкой номенклатуры резьб и шагов Опорные пластины для токарного резьбонарезного инструмента выпускаются с углами наклона от -2 до +4 через 1. Угол наклона режущей кромки При стандартной поставке резьбовой инструмент имеет опорные пластины с углом наклона +1 который соответствует сочетанию диаметров и шагов в затемненном секторе графика. Число Шаг мм ниток дюйм Обрабатываемый диаметр дюйм 1 1 Стандартная поставка Угол наклона режущей кромки Наружная. Правое исполнение Внутренняя. Левое исполнение -2 5322 389-22 -1 5322 389-21 0 5322 389-10 1 5322 389-11 2 5322 389-12 3 5322 389-13 4 5322 389-14 Наружная. Левое исполнение Внутренняя. Правое исполнение -2 5322 390-22 -1 5322 390-21 0 5322 390-10 1 5322 390-11 2 5322 390-12 3 5322 390-13 4 5322 390-14 SANDVIK 133 НАРЕЗАНИЕ РЕЗЬБЫ Основные рекомендации CoroThread 266 Номенклатура резьб (см. в "Основном каталоге") Для резьб общего назначения в различных областях промышленности (ISO MM UN) Для фитингов и другой арматуры в газо- водо- и канализационных трубопроводах. (Whitworth NPT) Для трубных соединений в пищевой промышленности и для взрыво- и искробезопасных соединений. (Round DIN 405) Для резьбовых соединений труб в паро- газо- и водопроводах. (BSPT NPTF) Для аэрокосмических соединений. (MJ UNJ) Для резьб нефтегазовой промышленности. (API 60 API Rounded API Buttress VAM) Для трапецеидальной резьбы ходовых винтов. (DIN 103 ACME STUB-ACME) Опорные пластины
