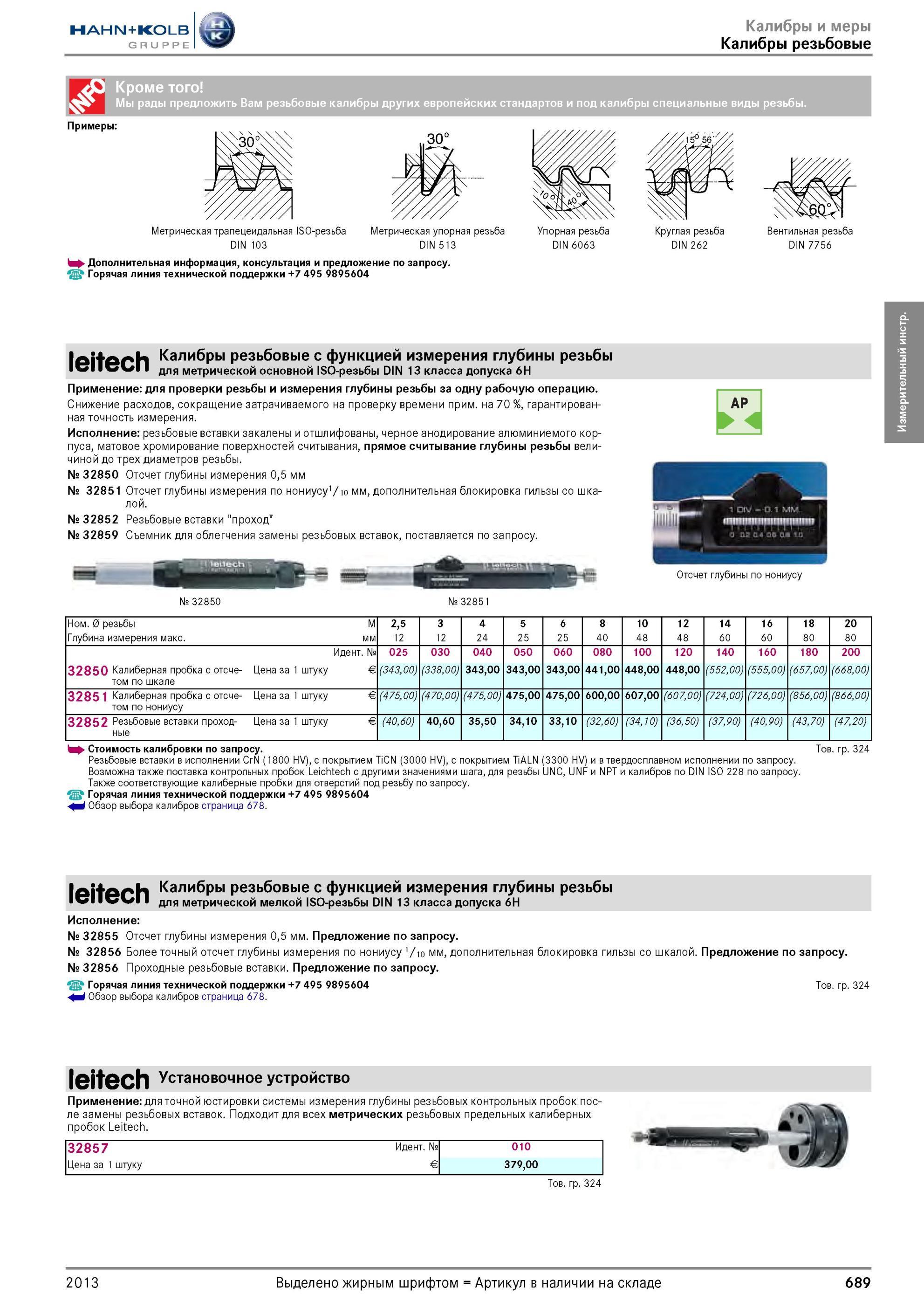

Резьбовые калибры других европейских стандартов и под калибры специальные виды резьбы от Hahn Kolb Примеры Метрическая трапецеидальная ISO-резьба DIN

Резьбовые калибры других европейских стандартов и под калибры специальные виды резьбы от Hahn Kolb Примеры Метрическая трапецеидальная ISO-резьба DIN 103 Метрическая упорная резьба DIN 513 h Дополнительная информация, консультация и предложение по запросу. t Горячая линия технической поддержки Упорная резьба DIN 6063 Круглая резьба DIN 262 Вентильная резьба DIN 7756 Ipitprh Калибры резьбовые с функцией измерения глубины резьбы 1С11СЫ I для метрической основной ISO-резьбы DIN 13 класса допуска 6H Применение для проверки резьбы и измерения глубины резьбы за одну рабочую операцию. Снижение расходов, сокращение затрачиваемого на проверку времени прим. на 70 %, гарантированная точность измерения. Исполнение резьбовые вставки закалены и отшлифованы, черное анодирование алюминиемого корпуса, матовое хромирование поверхностей считывания, прямое считывание глубины резьбы величиной до трех диаметров резьбы. № 32850 Отсчет глубины измерения 0,5 мм № 32851 Отсчет глубины измерения по нониусу1/10 мм, дополнительная блокировка гильзы со шкалой. № 32852 Резьбовые вставки “проход'' № 32859 Съемник для облегчения замены резьбовых вставок, поставляется по запросу. Отсчет глубины по нониусу № 32850 № 32851 Ном. 0 резьбы Глубина измерения макс. M мм 2,5 12 3 12 4 24 5 25 6 25 8 40 08 14 28 14 40 16 60 16 80 18 00 28 Идентификационный номер № 025 030 040 050 060 080 100 120 140 160 180 200 32850 Калиберная пробка с отсче- Цена за 1 штуку том по шкале Евро € (343,00) (338,00) 343,00 343,00 343,00 441,00 448,00 448,00 (552,00) (555,00) (657,00) (668,00) 3285 1 Калиберная пробка с отсче- Цена за 1 штуку том по нониусу Евро € (475,00) (470,00) (475,00) 475,00 475,00 600,00 607,00 (607,00) (724,00) (726,00) (856,00) (866,00) 32852 Резьбовые вставки проход- Цена за 1 штуку ные Евро € (40,60) 40,60 35,50 34,10 33,10 (32,60) (34,10) (36,50) (37,90) (40,90) (43,70) (47,20) h Стоимость калибровки по запросу. Товарная группа 324 Резьбовые вставки в исполнении CrN (1800 HV), c покрытием TiCN (3000 HV), c покрытием TiALN (3300 HV) и в твердосплавном исполнении по запросу. Возможна также поставка контрольных пробок Leichtech с другими значениями шага, для резьбы UNC, UNF и NPT и калибров по DIN ISO 228 по запросу. Также соответствующие калиберные пробки для отверстий под резьбу по запросу. Горячая линия технической поддержки Обзор выбора калибров страница 678. Ipitprh Калибры резьбовые с функцией измерения глубины резьбы Ivllvvl I для метрической мелкой ISO-резьбы DIN 13 класса допуска 6H Исполнение № 32855 Отсчет глубины измерения 0,5 мм. Предложение по запросу. № 32856 Более точный отсчет глубины измерения по нониусу Уш мм, дополнительная блокировка гильзы со шкалой. Предложение по запросу. № 32856 Проходные резьбовые вставки. Предложение по запросу. Горячая линия технической поддержки Товарная группа 324 Обзор выбора калибров страница 678. leitech Установочное устройство Применение для точной юстировки системы измерения глубины резьбовых контрольных пробок после замены резьбовых вставок. Подходит для всех метрических резьбовых предельных калиберных пробок Leitech. 32857 Идентификационный номер № 010 Цена за 1 штуку Евро € 379,00 Товарная группа 324 2013 689 Измерительный инструмент
