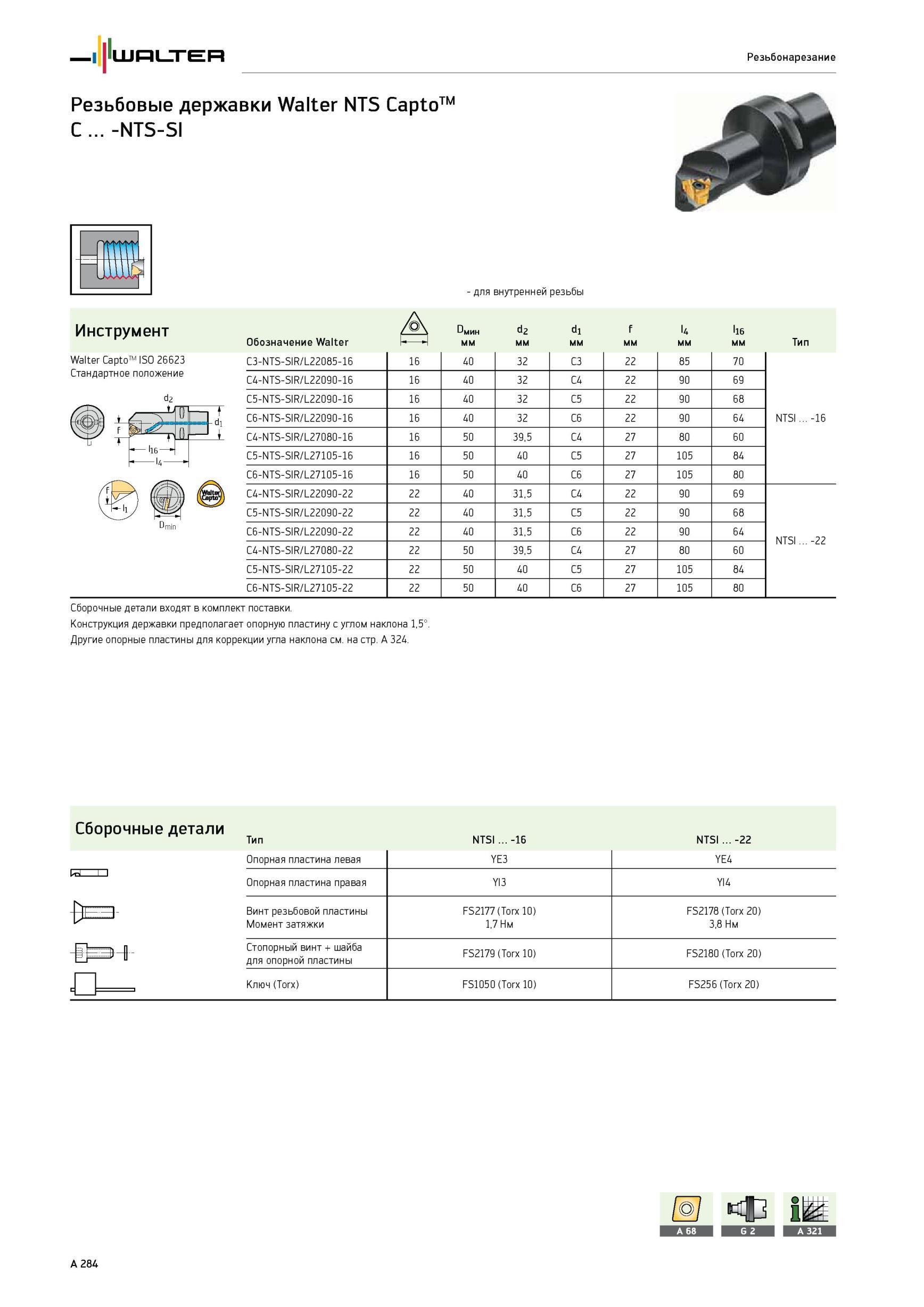

Резьбовые державки Walter NTS Capto C -NTS-SI для внутренней резьбы Инструмент мин d2 di f l4 ll6 Обозначение мм Тип Walter Capto ISO 26623 Стандартное положе

Резьбовые державки Walter NTS Capto C -NTS-SI для внутренней резьбы Инструмент мин d2 di f l4 ll6 Обозначение мм Тип Walter Capto ISO 26623 Стандартное положение + -di f Г( Т - 1 filL - ii6 ) 14 C3-NTS-SIR/L22085-16 16 40 32 C3 22 85 70 NTSI -16 C4-NTS-SIR/L22090-16 16 40 32 C4 22 90 69 C5-NTS-SIR/L22090-16 16 40 32 C5 22 90 68 C6-NTS-SIR/L22090-16 16 40 32 C6 22 90 64 C4-NTS-SIR/L27080-16 16 50 39,5 C4 27 80 60 C5-NTS-SIR/L27105-16 16 50 40 C5 27 105 84 C6-NTS-SIR/L27105-16 16 50 40 C6 27 105 80 C4-NTS-SIR/L22090-22 22 40 31,5 C4 22 90 69 NTSI -22 C5-NTS-SIR/L22090-22 22 40 31,5 C5 22 90 68 C6-NTS-SIR/L22090-22 22 40 31,5 C6 22 90 64 C4-NTS-SIR/L27080-22 22 50 39,5 C4 27 80 60 C5-NTS-SIR/L27105-22 22 50 40 C5 27 105 84 C6-NTS-SIR/L27105-22 22 50 40 C6 27 105 80 Сборочные детали входят в комплект поставки. Конструкция державки предполагает опорную пластину с углом наклона 1,5°. Другие опорные пластины для коррекции угла наклона см. на стр. A 324. и Сборочные детали Тип NTSI -16 NTSI -22 Опорная пластина левая YE3 YE4 Опорная пластина правая YI3 YI4 Винт резьбовой пластины Момент затяжки FS2177 (Torx 10) 1,7 Нм FS2178 (Torx 20) 3,8 Нм E l h Стопорный винт + шайба t-f для опорной пластины FS2179 (Torx 10) FS2180 (Torx 20) Ключ (Torx) FS1050 (Torx 10) FS256 (Torx 20) A 284 Резьбонарезание
