Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||
|

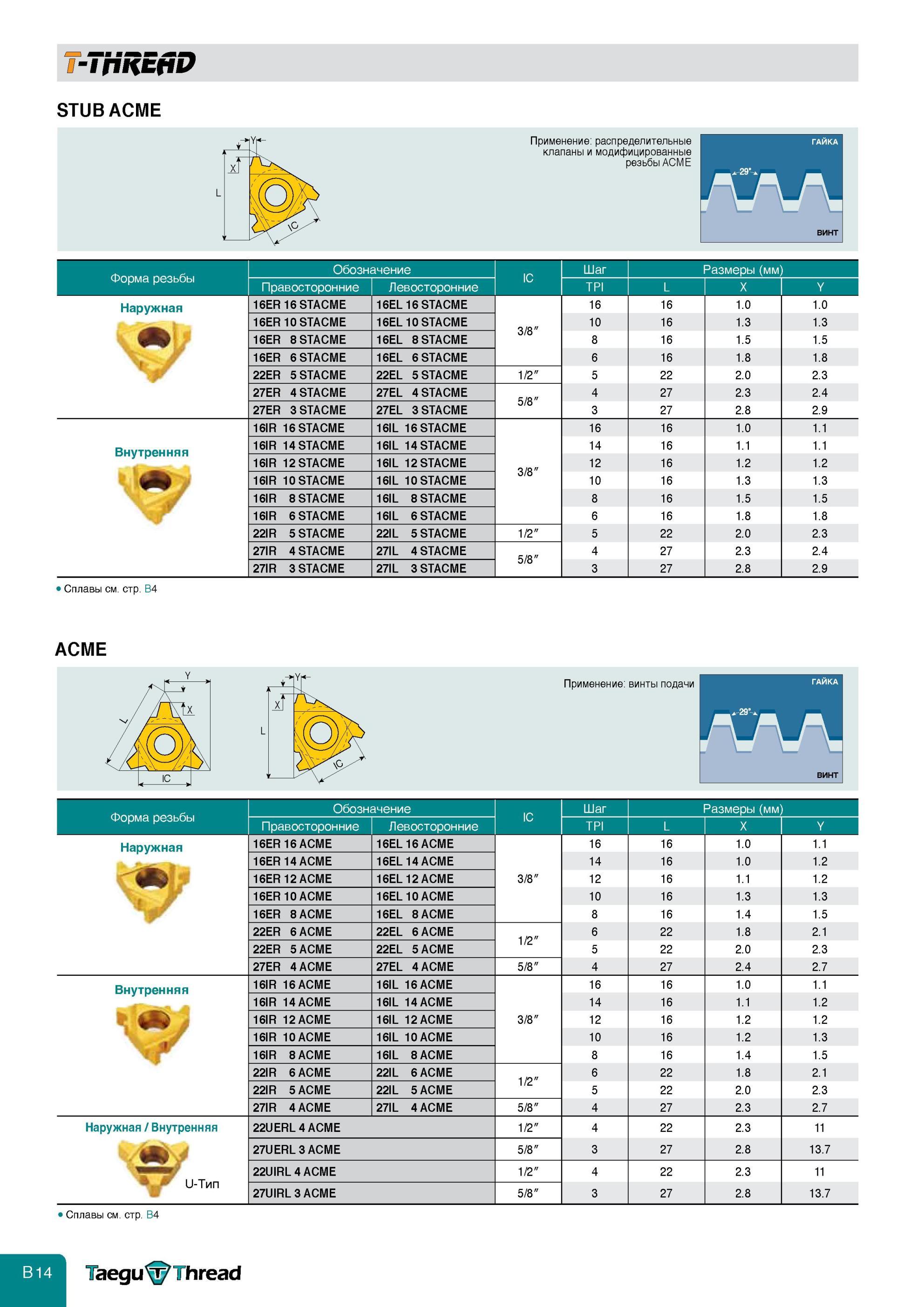

216 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.B14 |
|||||
Резьбонарезные режущие пластины Taegutec T-THREAD Резьба STUB ACME Применение распределительные клапаны и модифицированные резьбы винты подачи механизмовРезьбонарезные режущие пластины Taegutec T-THREAD Резьба STUB ACME Применение распределительные клапаны и модифицированные резьбы винты подачи механизмов Правосторо STUBACME Применение распределительные клапаны и модифицированные резьбы ACME RF1 n ВИНТ Форма резьбы Обозначение IC Шаг Размеры (мм) Правосторонние Левосторонние TPI L X У Наружная 16ER16STACME 16EL 16 STACME 16 16 1.0 1.0 16ER10STACME 16EL 10 STACME 3/8" 10 16 1.3 1.3 f 16ER 8 STACME 16EL 8 STACME 8 16 1.5 1.5 16ER 6 STACME 16EL 6 STACME 6 16 1.8 1.8 22ER 5 STACME 22EL 5 STACME 1/2" 5 22 2.0 2.3 27ER 4 STACME 27EL 4 STACME 5/8" 4 27 2.3 2.4 27ER 3 STACME 27EL 3 STACME 3 27 2.8 2.9 16IR 16 STACME 16IL 16 STACME 16 16 1.0 1.1 Внутренняя 16IR 14 STACME 16IL 14 STACME 14 16 1.1 1.1 16IR 12 STACME 16IL 12 STACME 3/8" 12 16 1.2 1.2 4 16IR 10 STACME 16IL 10 STACME 10 16 1.3 1.3 16IR 8 STACME 16IL 8 STACME 8 16 1.5 1.5 16IR 6 STACME 16IL 6 STACME 6 16 1.8 1.8 22IR 5 STACME 22IL 5 STACME 1/2" 5 22 2.0 2.3 27IR 4 STACME 27IL 4 STACME 5/8" 4 27 2.3 2.4 27IR 3 STACME 27IL 3 STACME 3 27 2.8 2.9 Сплавы см. стр. B4 ГАЙКА >.-294 ACME Применение:винты подачи Форма резьбы Обозначение IC Шаг Размеры (мм) Правосторонние Левосторонние TPI L X У Наружная 16ER16 ACME 16EL16 ACME 16 16 1.0 1.1 16ER14 ACME 16EL14 ACME 14 16 1.0 1.2 16ER12 ACME 16EL12 ACME 3/8" 12 16 1.1 1.2 16ER10 ACME 16EL10 ACME 10 16 1.3 1.3 if 16ER 8 ACME 16EL 8 ACME 8 16 1.4 1.5 22ER 6 ACME 22EL 6 ACME 1/2" 6 22 1.8 2.1 22ER 5 ACME 22EL 5 ACME 5 22 2.0 2.3 27ER 4 ACME 27EL 4 ACME 5/8" 4 27 2.4 2.7 Внутренняя -ш 16IR 16 ACME 16IL 16 ACME 16 16 1.0 1.1 16IR 14 ACME 16IL 14 ACME 14 16 1.1 1.2 / 16IR 12 ACME 16IL 12 ACME 3/8" 12 16 1.2 1.2 16IR 10 ACME 16IL 10 ACME 10 16 1.2 1.3 16IR 8 ACME 16IL 8 ACME 8 16 1.4 1.5 22IR 6 ACME 22IL 6 ACME 1/2" 6 22 1.8 2.1 22IR 5 ACME 22IL 5 ACME 5 22 2.0 2.3 27IR 4 ACME 27IL 4 ACME 5/8" 4 27 2.3 2.7 Наружная / Внутренняя 22UERL4 ACME 1/2" 4 22 2.3 11 U-Тип 27UERL3 ACME 5/8" 3 27 2.8 13.7 22UIRL 4 ACME 1/2" 4 22 2.3 11 27UIRL 3 ACME 5/8" 3 27 2.8 13.7 Сплавы см. стр. В4 TaeguThread ВИНТ |
|||||
