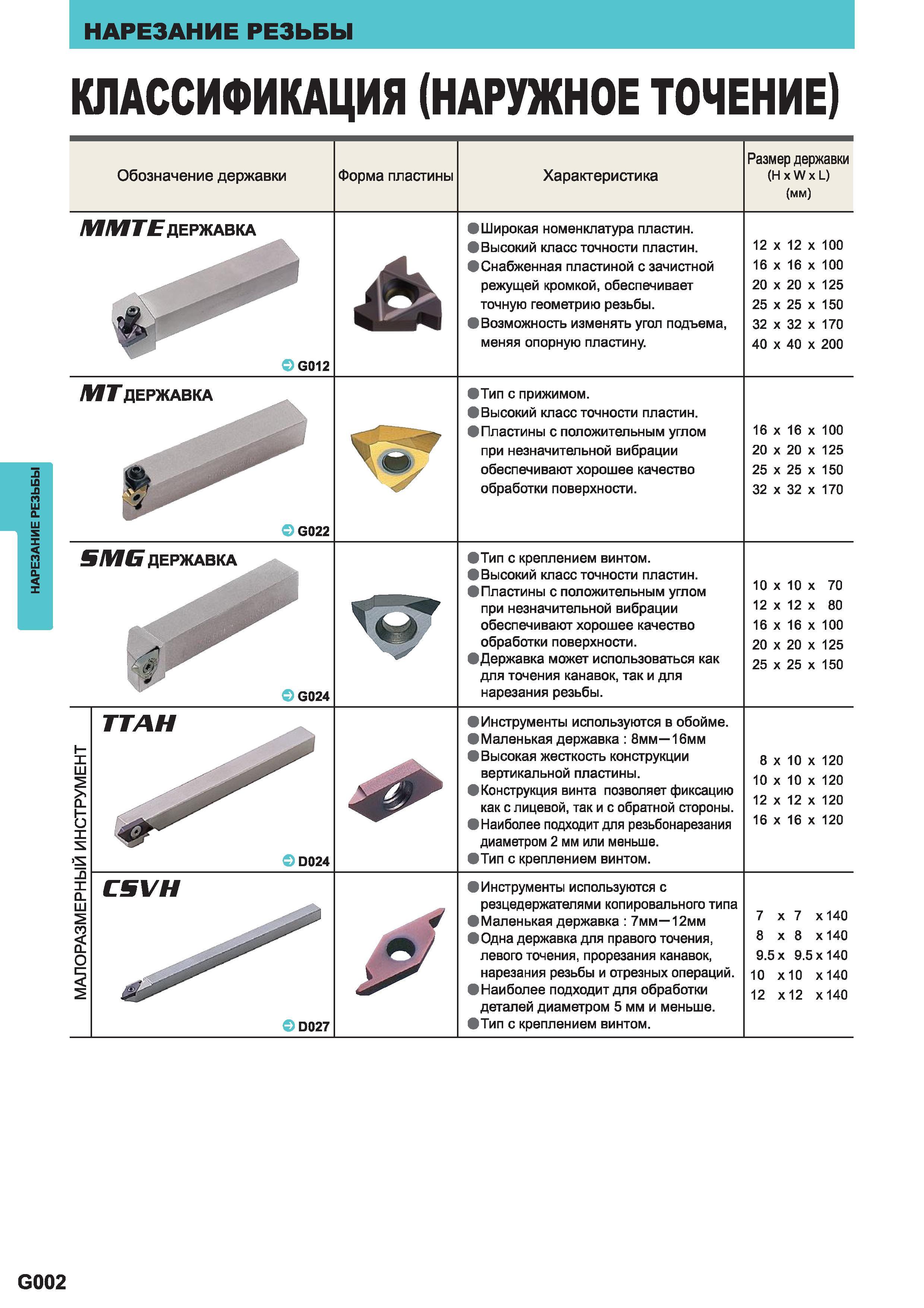

Резьбонарезной токарный инструмент Mitsubishi Резцы Оправки Пластины резьбовые режущие Обозначение державки Форма сменной многолезвийной пластины Техническая характеристика Размер державки (Н х W х L) (мм) ММТЕ ДЕРЖАВКА А Широкая номенклатура пластин. Высокий класс точности пластин. Снабженная пластиной с эачистной режущей кромкой обеспечивает точную геометрию резьбы. Возможность изменять угол подъема 12 х 12 х 100 16 х 16 х 100 20 х 20 х 125 25 х 25 х 150 32 х 32 х 170 W G012 меняя опорную пластину. 40 х 40 х 200 МТ ДЕРЖАВКА G022 V Тип с прижимом. Высокий класс точности пластин. Пластины с положительным углом при незначительной вибрации обеспечивают хорошее качество обработки поверхности. 16 х 16 х 100 20 х 20 х 125 25 х 25 х 150 32 х 32 х 170 5МБ ДЕРЖАВКА G024 Тип с креплением винтом. Высокий класс точности пластин. Пластины с положительным углом при незначительной вибрации обеспечивают хорошее качество обработки поверхности. Державка может использоваться как для точения канавок так и для нарезания резьбы. 10 х 10 х 70 12 х 12 х 80 16 х 16 х 100 20 х 20 х 125 25 х 25 х 150 МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ ТТАН D024 Инструменты используются в обойме. Маленькая державка 8мм 16мм Высокая жесткость конструкции вертикальной пластины. Конструкция винта позволяет фиксацию как с лицевой так и с обратной стороны. Наиболее подходит для резьбонарезания диаметром 2 мм или меньше. Тип с креплением винтом. 8 х 10 х 120 10 х 10 х 120 12 х 12 х 120 16 х 16 х 120 CSVH D027 0 Инструменты используются с резцедержателями копировального типа Маленькая державка 7мм 12мм Одна державка для правого точения левого точения прорезания канавок нарезания резьбы и отрезных операций. Наиболее подходит для обработки деталей диаметром 5 мм и меньше. Тип с креплением винтом. 7 х 7 х 140 8 х 8 х 140 9.5 х 9.5x140 10 хЮ х140 12 х 12 х 140 G002 НАРЕЗАНИЕ РЕЗЬБЫ КЛАССИФИКАЦИЯ НАРУЖНОЕ ТОЧЕНИЕ Обзор ассортимента резьбонарезного сборного металлорежущего инструмента Mitsubishi для наружной нерезки резьбы разных профилей
