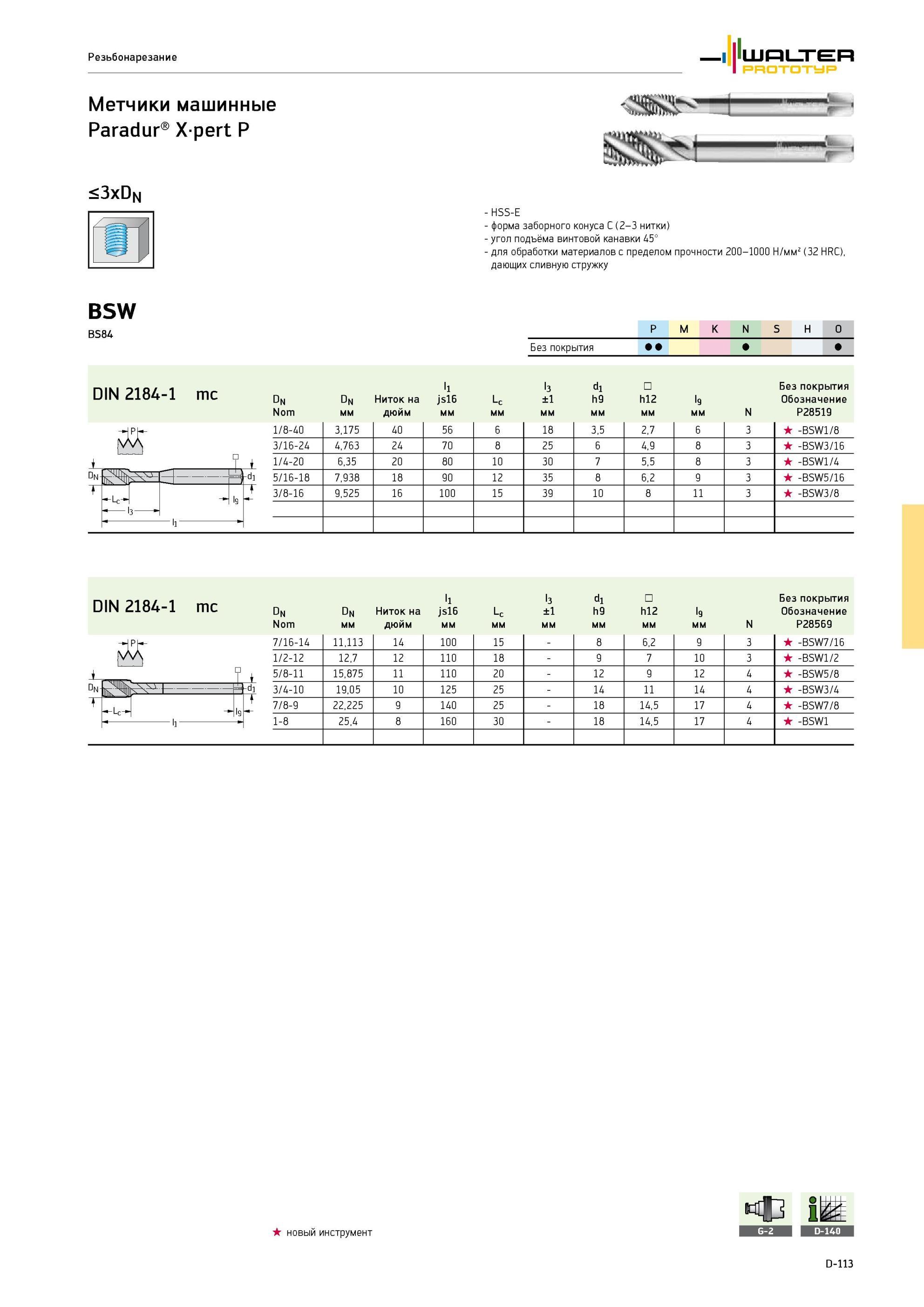

Резьба Витворта Метчик Walter BSW для нарезания внутренней резьбы BS84 Британский стандарт дюймовой цилиндрической Резьбонарезание в глухом отверстии Размеры Обозначение Резьбонарезание Walter Prototyp Метчики машинные Paradur Xpert P <3xDN - HSS-E форма заборного конуса C (2-3 нитки) - угол подъёма винтовой канавки 45° для обработки материалов с пределом прочности 200-1000 Н/мм2 (32 HRC), дающих сливную стружку BSW BS84 Группы обрабатываемых материалов по ISO P M K N S H O Без покрытия DIN 2184-1 mc DN Nom DN мм Ниток на дюйм l1 js16 мм Lc мм l3 ±1 мм d1 h9 мм h12 мм l9 мм N Без покрытия Обозначение P28519 1/8-40 3.175 40 56 6 18 3.5 2.7 6 3 -BSW1/8 3/16-24 4.763 24 70 8 25 6 4.9 8 3 -BSW3/16 1/4-20 6.35 20 80 10 30 7 5.5 8 3 -BSW1/4 5/16-18 7.938 18 90 12 35 8 6.2 9 3 -BSW5/16 3/8-16 9.525 16 100 15 39 10 8 11 3 -BSW3/8 DIN 2184-1 mc DN Nom DN мм Ниток на дюйм l1 js16 мм Lc мм l3 ±1 мм d1 h9 мм h12 мм l9 мм N Без покрытия Обозначение P28569 да -Н- =J-di 7/16-14 11.113 14 100 15 - 8 6.2 9 3 -BSW7/16 1/2-12 12.7 12 110 18 - 9 7 10 3 -BSW1/2 5/8-11 15.875 11 110 20 - 12 9 12 4 -BSW5/8 3/4-10 19.05 10 125 25 - 14 11 14 4 -BSW3/4 7/8-9 22.225 9 140 25 - 18 14.5 17 4 -BSW7/8 1-8 25.4 8 160 30 - 18 14.5 17 4 -BSW1 новый инструмент 11 D-113
