Рекомендуемые скорости резания Sandvik при фрезеровании ISO N Удельная сила резания ка Твердость по Бринеллю Фрезерование с большой шириной контак

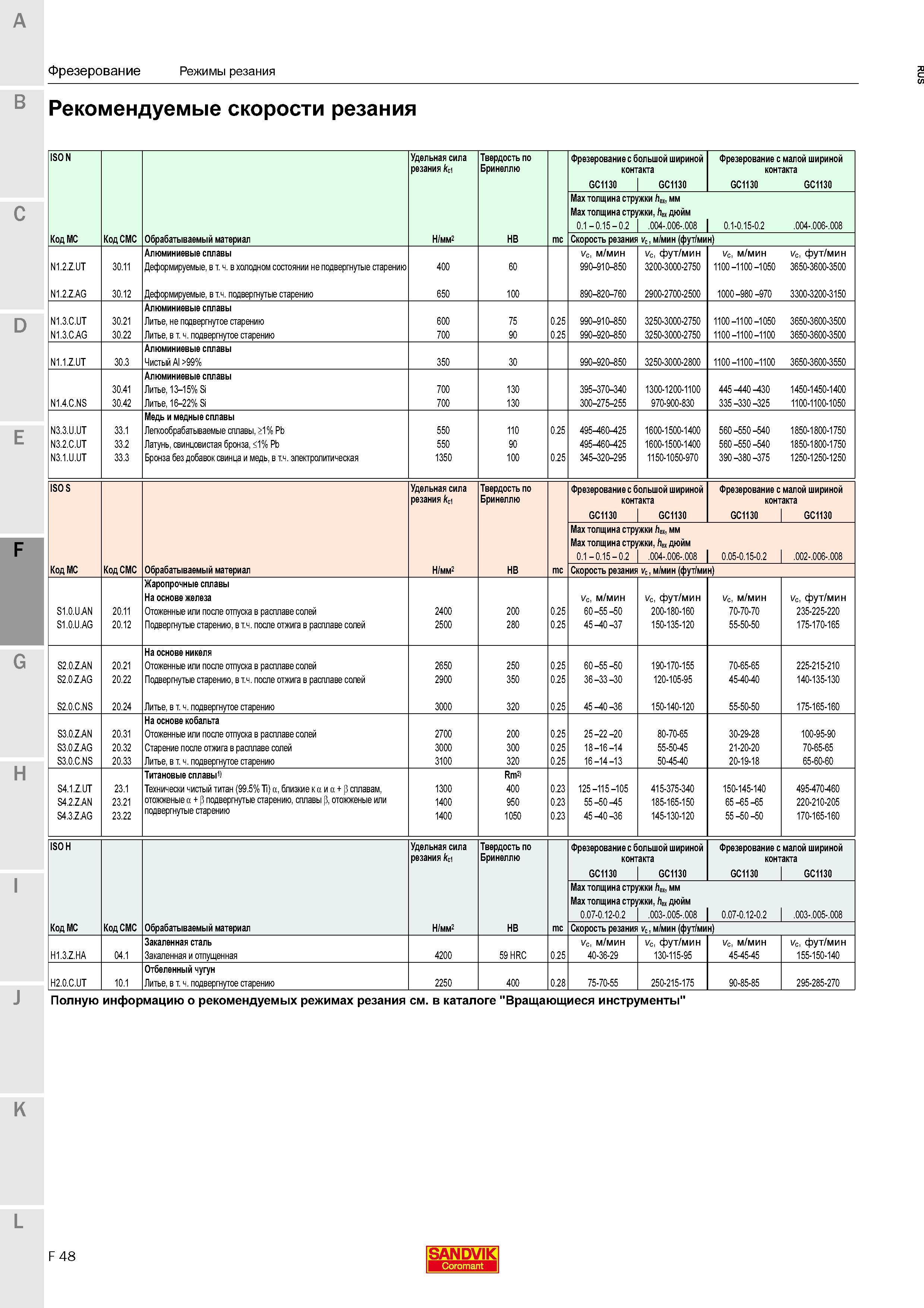

Рекомендуемые скорости резания Sandvik при фрезеровании ISO N Удельная сила резания ка Твердость по Бринеллю Фрезерование с большой шириной контакта Фрезерование с малой шириной контакта GC1130 GC1130 GC1130 GC1130 Max толщина стружки hi мм Max толщина стружки hi дюйм 0.1 - 0.15 - 0.2 .004-.006-.008 0.1-0.15-0.2 .004-.006-.008 Код MC Код CMC Обрабатываемый материал Н/мм HB mc Фрезерование Режимы резания B Скорость резания м/мин (фут/мин) Алюминиевые сплавы vc м/мин Vc фут/мин V м/мин V фут/мин N1.2.Z.UT 30.11 Деформируемые в т. ч. в холодном состоянии не подвергнутые старению 400 60 990-910-850 3200-3000-2750 1100 -1100 -1050 3650-3600-3500 N1.2.Z.AG 30.12 Деформируемые в т.ч. подвергнутые старению 650 100 890-820-760 2900-2700-2500 1000 -980 -970 3300-3200-3150 Алюминиевые сплавы N1.3.C.UT 30.21 Литье не подвергнутое старению 600 75 0.25 990-910-850 3250-3000-2750 1100 -1100 -1050 3650-3600-3500 N1.3.C.AG 30.22 Литье в т. ч. подвергнутое старению 700 90 0.25 990-920-850 3250-3000-2750 1100 -1100 -1100 3650-3600-3500 Алюминиевые сплавы N1.1.Z.UT 30.3 Чистый Al 99% 350 30 990-920-850 3250-3000-2800 1100 -1100 -1100 3650-3600-3550 Алюминиевые сплавы 30.41 Литье 13-15% Si 700 130 395-370-340 1300-1200-1100 445 -440 -430 1450-1450-1400 N1.4.C.NS 30.42 Литье 16 22% Si 700 130 300-275-255 970-900-830 335 -330 -325 1100-1100-1050 Медь и медные сплавы N3.3.U.UT 33.1 Легкообрабатываемые сплавы 1% Pb 550 110 0.25 495-460-425 1600-1500-1400 560 -550 -540 1850-1800-1750 N3.2.C.UT 33.2 Латунь свинцовистая бронза 1% Pb 550 90 495-460-425 1600-1500-1400 560 -550 -540 1850-1800-1750 N3.1.U.UT 33.3 Бронза без добавок свинца и медь в т.ч. электролитическая 1350 100 0.25 345-320-295 1150-1050-970 390 -380 -375 1250-1250-1250 ISO S Удельная сила резания к Твердость по Бринеллю Фрезерование с большой шириной контакта Фрезерование с малой шириной контакта GC1130 GC1130 GC1130 GC1130 Max толщина стружки h мм Max толщина стружки h дюйм 0.1 - 0.15 - 0.2 .004-.006-.008 0.05-0.15-0.2 .002-.006-.008 Код MC Код CMC Обрабатываемый материал Н/ммг HB mc Скорость резания м/мин (фут/мин) Жаропрочные сплавы На основе железа Vc м/мин V фут/мин V м/мин V фут/мин S1.0.U.AN 20.11 Отоженные или после отпуска в расплаве солей 2400 200 0.25 60 -55 -50 200-180-160 70-70-70 235-225-220 S1.0.U.AG 20.12 Подвергнутые старению в т.ч. после отжига в расплаве солей 2500 280 0.25 45 -40 -37 150-135-120 55-50-50 175-170-165 На основе никеля S2.0.Z.AN 20.21 Отоженные или после отпуска в расплаве солей 2650 250 0.25 60 -55 -50 190-170-155 70-65-65 225-215-210 S2.0.Z.AG 20.22 Подвергнутые старению в т.ч. после отжига в расплаве солей 2900 350 0.25 36 -33 -30 120-105-95 45-40-40 140-135-130 S2.0.C.NS 20.24 Литье в т. ч. подвергнутое старению 3000 320 0.25 45 -40 -36 150-140-120 55-50-50 175-165-160 На основе кобальта S3.0.Z.AN 20.31 Отоженные или после отпуска в расплаве солей 2700 200 0.25 25 -22 -20 80-70-65 30-29-28 100-95-90 S3.0.Z.AG 20.32 Старение после отжига в расплаве солей 3000 300 0.25 18 -16 -14 55-50-45 21-20-20 70-65-65 S3.0.C.NS 20.33 Литье в т. ч. подвергнутое старению 3100 320 0.25 16 -14 -13 50-45-40 20-19-18 65-60-60 Титановые сплавы') Rm3 S4.1.Z.UT 23.1 Технически чистый титан (99.5% Т) а близкие к а и а + р сплавам 1300 400 0.23 125 -115 -105 415-375-340 150-145-140 495-470-460 S4.2.Z.AN 23.21 отожженые а + р подвергнутые старению сплавы р отожженые или 1400 950 0.23 55 -50 -45 185-165-150 65 -65 -65 220-210-205 S4.3.Z.AG 23.22 подвергнутые старению 1400 1050 0.23 45 -40 -36 145-130-120 55 -50 -50 170-165-160 ISO H Удельная сила резания к Твердость по Бринеллю Фрезерование с большой шириной контакта Фрезерование с малой шириной контакта GC1130 GC1130 GC1130 GC1130 Max толщина стружки h мм Max толщина стружки h дюйм 0.07-0.12-0.2 .003-.005-.008 0.07-0.12-0.2 .003-.005-.008 Код MC Код CMC Обрабатываемый материал Н/ммг HB mc Скорость резания м/мин (фут/мин) Закаленная сталь V м/мин V фут/мин V м/мин V фут/мин H1.3.Z.HA 04.1 Закаленная и отпущенная 4200 59 HRC 0.25 40-36-29 130-115-95 45-45-45 155-150-140 Отбеленный чугун H2.0.C.UT 10.1 Литье в т. ч. подвергнутое старению 2250 400 0.28 75-70-55 250-215-175 90-85-85 295-285-270 C Полную информацию о рекомендуемых режимах резания см. в каталоге "Вращающиеся инструменты" L F 48 SANDVIK Coromant
