Рекомендуемые Сандвик МКТС режимы резания соответствуют стойкости фрезерного инструмента равной 15-20 мин

Рекомендуемые Сандвик МКТС режимы резания соответствуют стойкости фрезерного инструмента равной 15-20 мин

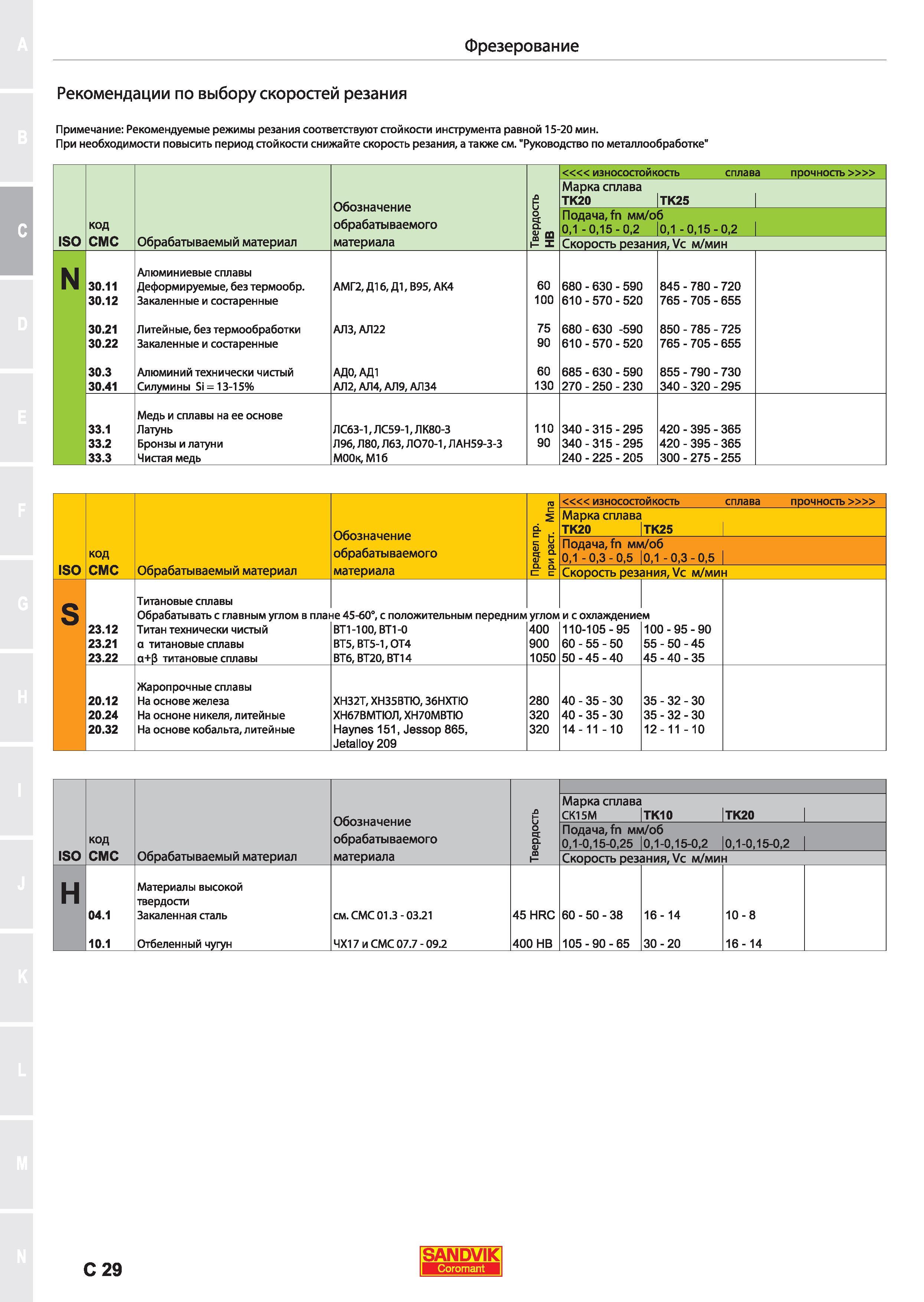

Рекомендуемые Сандвик МКТС режимы резания соответствуют стойкости фрезерного инструмента равной 15-20 мин _ При необходимости повысить период стойкости снижайте скорость резания, а также см. "Руководство по металлообработке" износостойкость сплава прочность Обозначение обрабатываемого .0 (3 Марка сплава ТК20 ТК25 код о а Подача, fn мм/об 0,1-0,15-0,2 0,1-0,15-0,2 ISO CMC Обрабатываемый материал материала Скорость резания, Vc м/мин N 30.11 30.12 Алюминиевые сплавы Деформируемые, без термообр. Закаленные и состаренные АМГ2, Д1 б, Д1, В95, АК4 60 100 680 - 630 - 590 610-570-520 845 - 780 - 720 765 - 705 - 655 30.21 30.22 Литейные, без термообработки Закаленные и состаренные АЛЗ, АЛ22 75 90 680-630 -590 610-570-520 850 - 785 - 725 765 - 705 - 655 30.3 30.41 Алюминий технически чистый Силумины Si = 13-15% АД0, АД1 АЛ2, АЛ4, АЛ9, АП34 60 130 685 - 630 - 590 270 - 250 - 230 855 - 790 - 730 340 - 320 - 295 33.1 33.2 33.3 Медь и сплавы на ее основе Латунь Бронзы и латуни Чистая медь ЛСбЗ-1, ЛС59-1, К80-3 96, 80, Л63, Л070-1, АН59-3-3 МООк, М1б 110 90 340-315-295 340-315-295 240 - 225 - 205 420 - 395 - 365 420 - 395 - 365 300 - 275 - 255 ISO код СМС Обрабатываемый материал Обозначение обрабатываемого материала Предел пр. при расг. Мпа износостойкость сплава прочность Марка сплава ТК20 ТК25 Подача, fn мм/об 0,1 -0,3-0,5 0,1-0,3-0,5 Скорость резания, Vc м/мин S 23.12 23.21 23.22 Титановые сплавы Обрабатывать с главным углом в план Титан технически чистый а титановые сплавы а+3 титановые сплавы не 45-60°, с положительным передним ВТ1-100,ВТ1-0 ВТ5, ВТ5-1, ОТ4 ВТ6, ВТ20, ВТ14 углом 400 900 1050 и с охлаждение 110-105-95 60 - 55 - 50 50 - 45 - 40 100-95-90 55 - 50 - 45 45 - 40 - 35 20.12 20.24 20.32 Жаропрочные сплавы На основе железа На осноне никеля, литейные На основе кобальта, литейные ХН32Т, ХН35ВТЮ, ЗбНХГЮ ХН67ВМТЮЛ, ХН70МВТЮ Haynes 151, Jessop 865, Jetalloy 209 280 320 320 40 - 35 - 30 40 - 35 - 30 14-11-10 35 - 32 - 30 35 - 32 - 30 12-11 -10 Обозначение обрабатываемого t Марка сплаве СК15М ткю ТК20 код О а а. <и Подача, fn мм/об 0,1-0,15-0,25 10,1-0,15-0,2 0,1-0,15-0,2 ISO СМС Обрабатываемый материал материала 1- Скорость резания, Vc м/мин 04.1 Материалы высокой твердости Закаленная сталь см. СМС 01.3-03.21 45 HRC 60 - 50 - 38 16-14 10-8 10.1 Отбеленный чугун 4X17 и СМС 07.7-09.2 400 НВ 105-90-65 30-20 16-14 С 29 SANDVIK Coromant Фрезерование Рекомендации по выбору скоростей резания Примечание:
