Рекомендуемые режимы резания Walter для черновой обработки торцевого фрезерования уступов Показаны значения для механической обработки с подачей СОЖ Основные группы

Рекомендуемые режимы резания Walter для черновой обработки торцевого фрезерования уступов Показаны значения для механической обработки с подачей СОЖ Основные группы

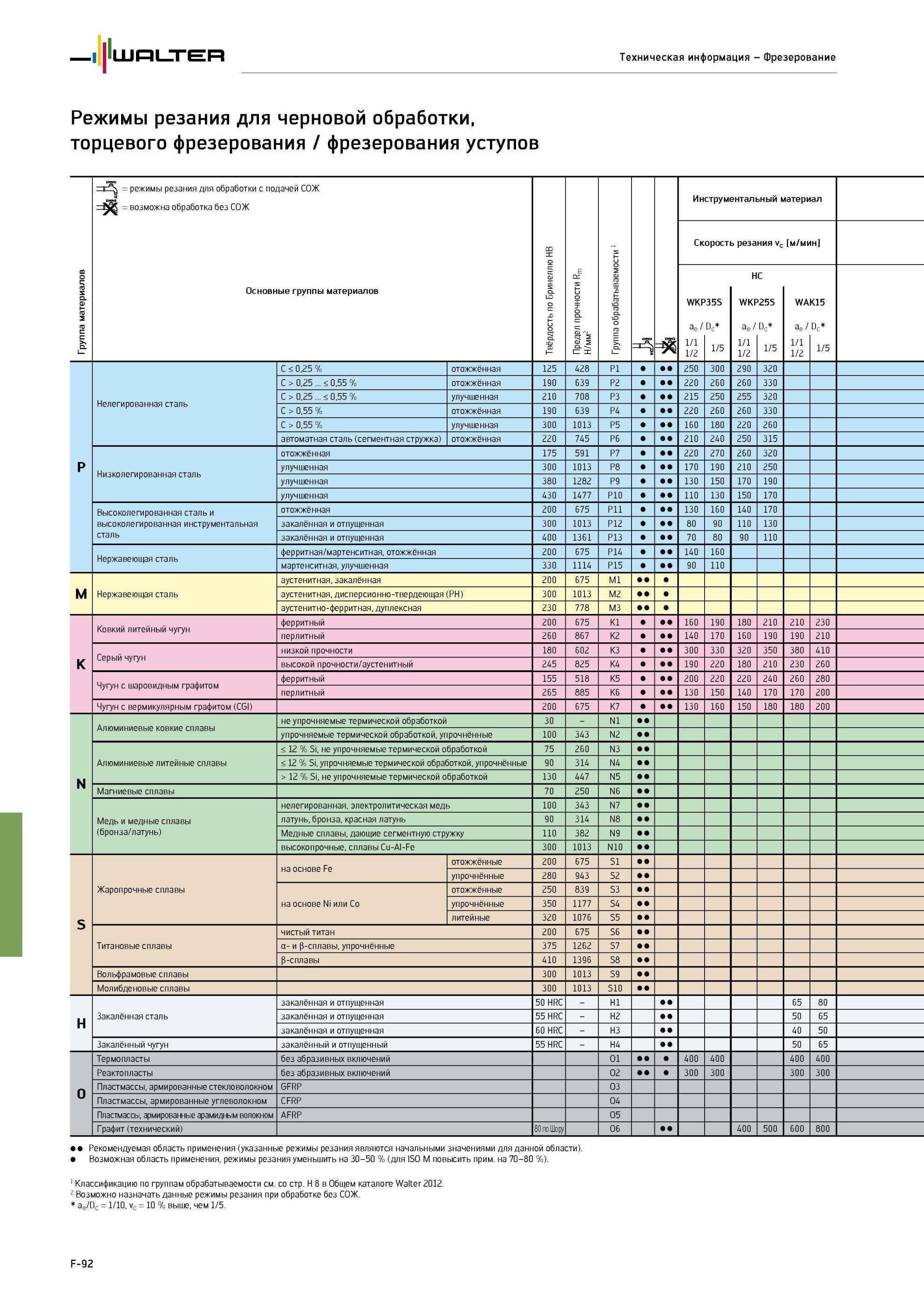

Рекомендуемые режимы резания Walter для черновой обработки торцевого фрезерования уступов Показаны значения для механической обработки с подачей СОЖ Основные группы материалов Твёрдость по Бринеллю HB Предел прочности Rm N/мм2 Группа обрабатываемости Группа материалов = 3 Инструментальный материал Скорость резания vc м/мин Эе Dc 1/1 1/2 WAK15 Эе Dc 1/1 1/5 1/2 1/5 Нелегированная сталь C > 0,25 0,55 % C > 0,25 0,55 % C > 0,55 % автоматная сталь (сегментная стружка) отожжённая 250 отожжённая отожжённая отожжённая отожжённая Низколегированная сталь Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая закалённая и отпущенная закалённая и отпущенная Нержавеющая сталь ферритная/мартенситная, отожжённая мартенситная, улучшенная аустенитная, закалённаяНержавеющая сталь аустенитная, дисперсионно-твердеющая (PH) аустенитно-ферритная, дуплексная Ковкий литейный чугун ферритный Серый чугун низкой прочности высокой прочности/аустенитный Чугун с шаровидным графитом ферритный Чугун с вермикулярным графитом (CGI) Алюминиевые ковкие сплавы не упрочняемые термической обработкой упрочняемые термической обработкой, упрочнённые 12 % Si, не упрочняемые термической обработкой Алюминиевые литейные сплавы с 12 % Si, упрочняемые термической обработкой, упрочнённые > 12 % Si, не упрочняемые термической обработкой Магниевые сплавы нелегированная, электролитическая медь Медь и медные сплавы (бронза/латунь) латунь, бронза, красная латунь Медные сплавы, дающие сегментную стружку высокопрочные, сплавы Cu-Al-Fe на основе Fe Жаропрочные сплавы на основе Ni или Co отожжённые отожжённые чистый титан Титановые сплавы а- и р-сплавы, упрочнённые Р-сплавы Вольфрамовые сплавы Молибденовые сплавы закалённая и отпущенная Закалённая сталь закалённая и отпущенная закалённая и отпущенная Закалённый чугун закалённый и отпущенный Термопласты без абразивных включений Реактопласты без абразивных включений Пластмассы, армированные стекловолокном GFRP Пластмассы, армированные углеволокном Пластмассы, армированные арамидным волокном Графит (технический) 80 по Шору Рекомендуемая область применения (указанные режимы резания являются начальными значениями для данной области). Возможная область применения, режимы резания уменьшить на 30-50 % (для ISO M повысить прим. на 70-80 %). 1 Классификацию по группам обрабатываемости см. со стр. H 8 в Общем каталоге Walter 2012. 2 Возможно назначать данные режимы резания при обработке без СОЖ. ae/Dc = 1/10, Vc = 10 % выше, чем 1/5. HC WKP35S WKP25S 1/5 C 0,25 % 125 428 P1 300 290 320 190 639 P2 260 260 330 210 708 P3 250 255 320 улучшенная C > 0,55 % 190 639 P4 260 260 330 300 1013 P5 180 220 260 улучшенная 220 745 P6 240 250 315 175 591 P7 270 260 320 P 300 1013 P8 190 210 250 улучшенная 380 1282 P9 150 170 190 улучшенная 430 1477 P10 130 150 170 улучшенная 200 675 P11 160 140 170 300 1013 P12 80 90 110 130 400 1361 P13 70 80 90 110 200 675 P14 160 330 1114 P15 90 110 200 675 M1 300 1013 M2 230 778 M3 200 675 K1 190 180 210 210 230 260 867 K2 170 160 190 190 210 перлитный 180 602 K3 330 320 350 380 410 K 245 825 K4 220 180 210 230 260 155 518 K5 220 220 240 260 280 265 885 K6 150 140 170 170 200 перлитный 200 675 K7 160 150 180 180 200 30 100 343 N2 75 260 N3 90 314 N4 130 447 N5 N 70 250 N6 100 343 N7 90 314 N8 110 382 N9 300 1013 N10 200 675 S1 280 943 S2 упрочнённые 250 839 S3 350 1177 S4 упрочнённые 320 1076 S5 S 200 675 S6 375 1262 S7 410 1396 S8 300 1013 S9 300 1013 S10 50 HRC 65 80 55 HRC 50 65 H 60 HRC 40 50 55 HRC 50 65 O1 400 400 400 400 O2 300 300 300 300 O3 O CFRP O4 AFRP O5 O6 400 500 600 800 F-92 Walter Техническая информация Фрезерование НЧр = возможна обработка без СОЖ
