Рекомендуемые режимы резания Скиф-М при фрезеровании различных обрабатываемых материалов монолитными твердосплавными концевыми фрезами SKIF-M В

Рекомендуемые режимы резания Скиф-М при фрезеровании различных обрабатываемых материалов монолитными твердосплавными концевыми фрезами SKIF-M В

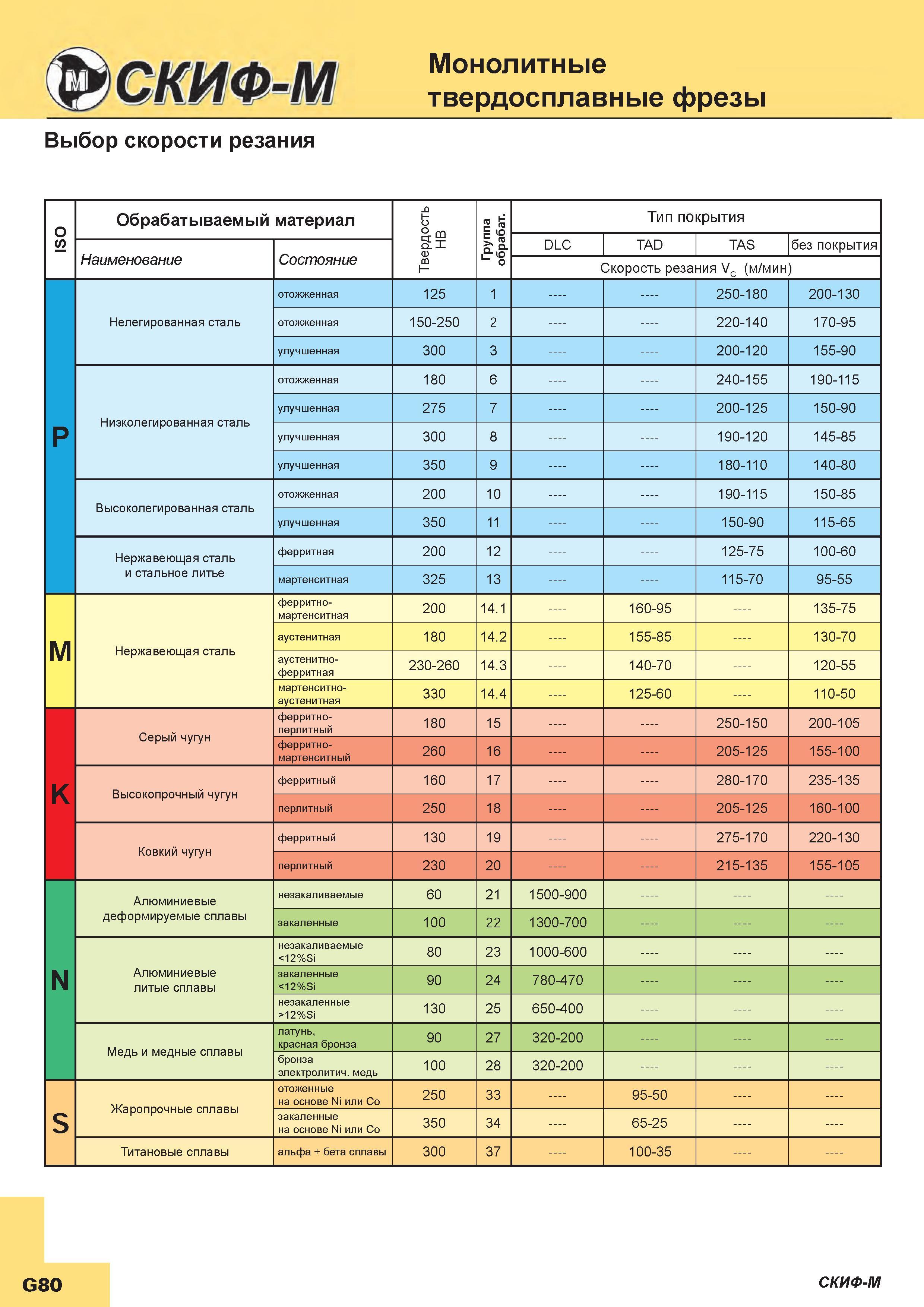

Рекомендуемые режимы резания Скиф-М при фрезеровании различных обрабатываемых материалов монолитными твердосплавными концевыми фрезами SKIF-M Выбор скорости резания ISO Твердость HB Группа обрабатываемости Тип покрытия Наименование Состояние DLC TAD TAS без покрытия Скорость резания VC (м/мин) P Нелегированная сталь отожженная 125 1 -- 250-180 200-130 отожженная 150-250 2 -- 220-140 170-95 улучшенная 300 3 200-120 155-90 Низколегированная сталь отожженная 180 6 240-155 190-115 улучшенная 275 7 200-125 150-90 улучшенная 300 8 190-120 145-85 улучшенная 350 9 180-110 140-80 Высоколегированная сталь отожженная 200 10 190-115 150-85 улучшенная 350 11 150-90 115-65 Нержавеющая сталь и стальное литье ферритная 200 12 125-75 100-60 мартенситная 325 13 115-70 95-55 M Нержавеющая сталь ферритно- мартенситная 200 14.1 160-95 135-75 аустенитная 180 14.2 155-85 130-70 аустенитно- ферритная 230-260 14.3 140-70 120-55 мартенситно- аустенитная 330 14.4 125-60 110-50 K Серый чугун ферритно- перлитный 180 15 250-150 200-105 ферритно- мартенситный 260 16 205-125 155-100 Высокопрочный чугун ферритный 160 17 280-170 235-135 перлитный 250 18 205-125 160-100 Ковкий чугун ферритный 130 19 275-170 220-130 перлитный 230 20 215-135 155-105 N Алюминиевые деформируемые сплавы незакаливаемые 60 21 1500-900 закаленные 100 22 1300-700 Алюминиевые литые сплавы незакаливаемые 12%Si 80 23 1000-600 закаленные 12%Si 90 24 780-470 незакаленные 12%Si 130 25 650-400 Медь и медные сплавы латунь красная бронза 90 27 320-200 бронза электролитич. медь 100 28 320-200 S Жаропрочные сплавы отоженные на основе Ni или Co 250 33 95-50 закаленные на основе Ni или Co 350 34 65-25 Титановые сплавы альфа + бета сплавы 300 37 100-35 G80 СКИФ-М Обрабатываемый материал
