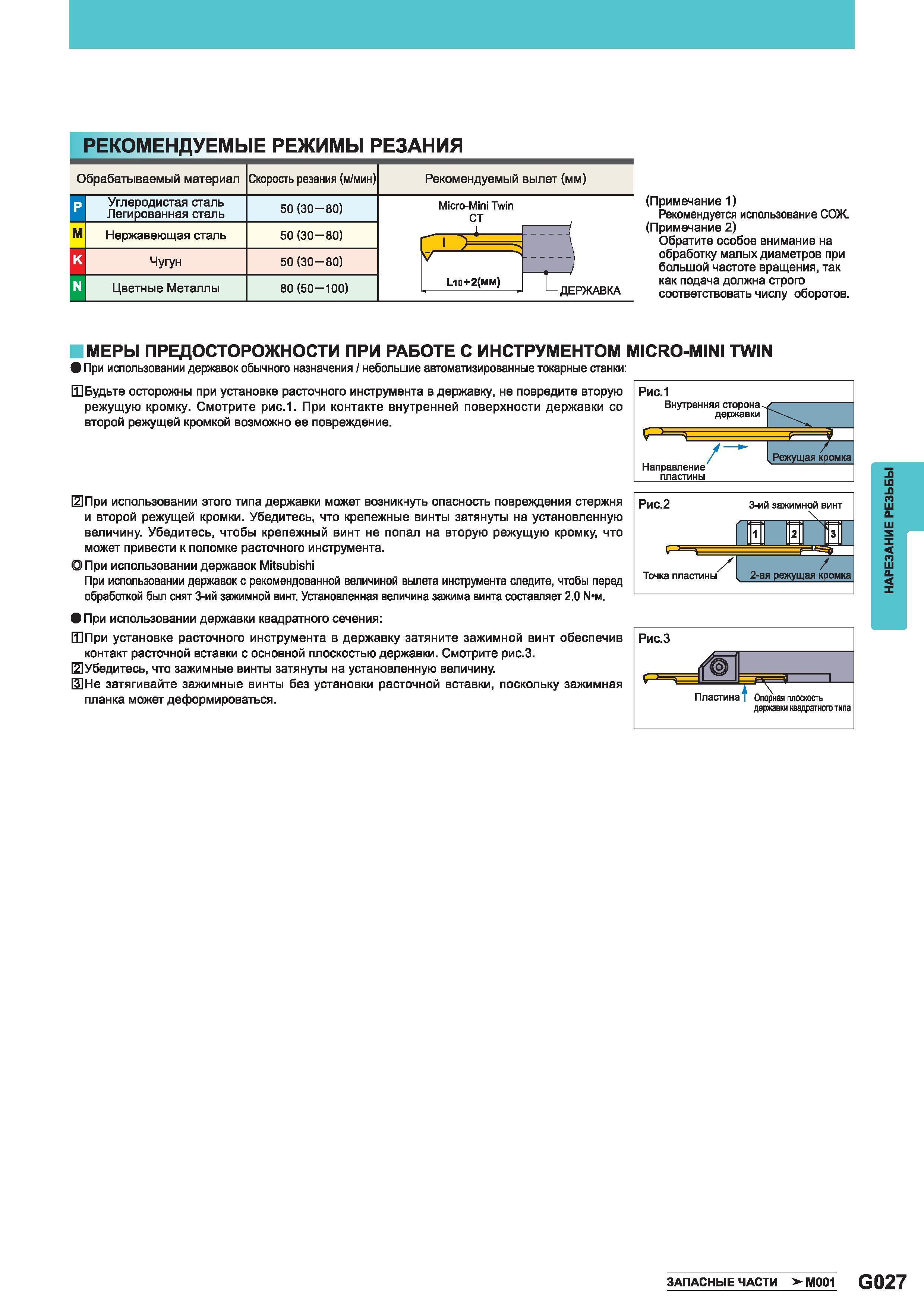

Рекомендуемые режимы резания Mitsubishi Обрабатываемый материал Углеродистая сталь Легированная сталь Нержавеющая сталь Чугун Цветные Металлы Скорость резания (м/мин) 50 (30-80) 50 (30-80) 50 (30-80) 80 (50-100) Рекомендуемый вылет (мм) Micro-Mini Twin 1 Г у - L10+2(mm) -ДЕРЖАВКА (Примечание 1) Рекомендуется использование СОЖ. (Примечание 2) Обратите особое внимание на обработку малых диаметров при большой частоте вращения так как подача должна строго соответствовать числу оборотов. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ MICRO-MINI TWIN При использовании державок обычного назначения небольшие автоматизированные токарные станки HI Будьте осторожны при установке расточного инструмента в державку не повредите вторую режущую кромку. Смотрите рис.1. При контакте внутренней поверхности державки второй режущей кромкой возможно повреждение. 2 При использовании этого типа державки может возникнуть опасность повреждения стержня и второй режущей кромки. Убедитесь что крепежные винты затянуты на установленную величину. Убедитесь чтобы крепежный винт не попал на вторую режущую кромку что может привести к поломке расточного инструмента. О При использовании державок Mitsubishi При использовании державок с рекомендованной величиной вылета инструмента следите чтобы перед обработкой был снят 3-ий зажимной винт. Установленная величина зажима винта составляет 2.0 N m. в При использовании державки квадратного сечения ШПри установке расточного инструмента в державку затяните зажимной винт обеспечив контакт расточной вставки с основной плоскостью державки. Смотрите рис.З. ИУбедитесь что зажимные винты затянуты на установленную величину. ШНе затягивайте зажимные винты без установки расточной вставки поскольку зажимная планка может деформироваться. Запасные части М001 G027 НАРЕЗАНИЕ РЕЗЬБЫ
