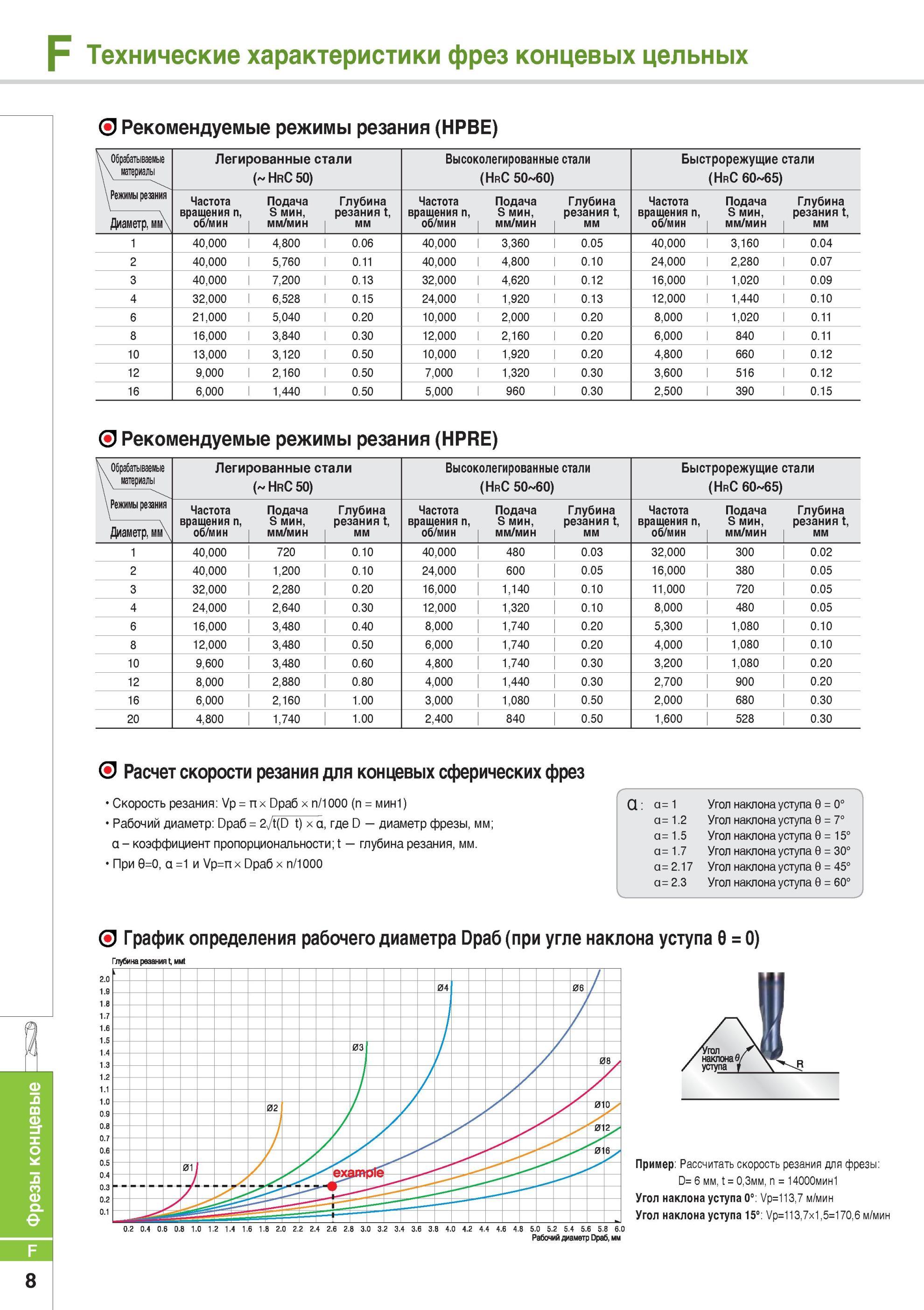

Рекомендуемые режимы резания Фрезерный инструмент Korloy (HPBE) Обрабатываемые материалы _ Диаметр, мм Легированные стали ( HrC 50) Высоколегированные стали (HrC 50 60) Быстрорежущие стали (HrC 60 65) Частота вращения n, об/мин Подача S мин, мм/мин Глубина резания t, мм Частота вращения n, об/мин Подача S мин, мм/мин Глубина резания t, мм Частота вращения n, об/мин Подача S мин, мм/мин Глубина резания t, мм Цельные твердосплавные фрезы Korloy Технические характеристики фрез концевых цельных О 1 40,000 4,800 0.06 40,000 3,360 0.05 40,000 3,160 0.04 2 40,000 5,760 0.11 40,000 4,800 0.10 24,000 2,280 0.07 3 40,000 7,200 0.13 32,000 4,620 0.12 16,000 1,020 0.09 4 32,000 6,528 0.15 24,000 1,920 0.13 12,000 1,440 0.10 6 21,000 5,040 0.20 10,000 2,000 0.20 8,000 1,020 0.11 8 16,000 3,840 0.30 12,000 2,160 0.20 6,000 840 0.11 10 13,000 3,120 0.50 10,000 1,920 0.20 4,800 660 0.12 12 9,000 2,160 0.50 7,000 1,320 0.30 3,600 516 0.12 16 6,000 1,440 0.50 5,000 960 0.30 2,500 390 0.15 О Рекомендуемые режимы резания (HPRE) V Обрабатываемые материалы Режимы резания Диаметр, мм\ Легированные стали ( HrC 50) Высоколегированные стали (HrC 50 60) Быстрорежущие стали (HrC 60 65) Частота вращения n, об/мин Подача S мин, мм/мин Глубина резания t, мм Частота вращения n, об/мин Подача S мин, мм/мин Глубина резания t, мм Частота вращения n, об/мин Подача S мин, мм/мин Глубина резания t, мм 1 40,000 720 0.10 40,000 480 0.03 32,000 300 0.02 2 40,000 1,200 0.10 24,000 600 0.05 16,000 380 0.05 3 32,000 2,280 0.20 16,000 1,140 0.10 11,000 720 0.05 4 24,000 2,640 0.30 12,000 1,320 0.10 8,000 480 0.05 6 16,000 3,480 0.40 8,000 1,740 0.20 5,300 1,080 0.10 8 12,000 3,480 0.50 6,000 1,740 0.20 4,000 1,080 0.10 10 9,600 3,480 0.60 4,800 1,740 0.30 3,200 1,080 0.20 12 8,000 2,880 0.80 4,000 1,440 0.30 2,700 900 0.20 16 6,000 2,160 1.00 3,000 1,080 0.50 2,000 680 0.30 20 4,800 1,740 1.00 2,400 840 0.50 1,600 528 0.30 О Расчет скорости резания для концевых сферических фрез Скорость резания Vp = х Dpa6 х n/1000 (n = мин1) Рабочий диаметр Dpa6 = 2 y"t(D t) х а, где D диаметр фрезы, мм; а - коэффициент пропорциональности; t глубина резания, мм. При 0=0, а =1 и Vp=п х Dpaб х n/1000 а а= 1 Угол наклона уступа 0 = 0° а= 1.2 Угол наклона уступа 0 = 7° а = 1.5 Угол наклона уступа 0 = 15° а = 1.7 Угол наклона уступа 0 = 30° а = 2.17 Угол наклона уступа 0 = 45° а = 2.3 Угол наклона уступа 0 = 60° 1 (U .0 m (U х о 2 8 О График определения рабочего диаметра йраб (при угле наклона уступа 6 = 0) Глубина резания t MMt 04 06 03 8 1 02 01 и 0 01 Пример Рассчитать скорость резания для фрезы D= 6 мм, t = 0,3мм, n = 14000мин1 Угол наклона уступа 0° Vp=113,7 м/мин Угол наклона уступа 15° Vp=113,7х1,5=170,6 м/мин 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 3.6 3.8 4.0 4.2 4.4 4.6 4.8 5.0 5.2 5.4 5.6 5.8 6.0 Рабочий диаметр Dpa6, мм /УГОЛ наклона уступа
