Рекомендованные режимы резания GESAC при точении резьбы на станках сборным инструментом со сменными режущими пластинами из твердого сплава

Рекомендованные режимы резания GESAC при точении резьбы на станках сборным инструментом со сменными режущими пластинами из твердого сплава

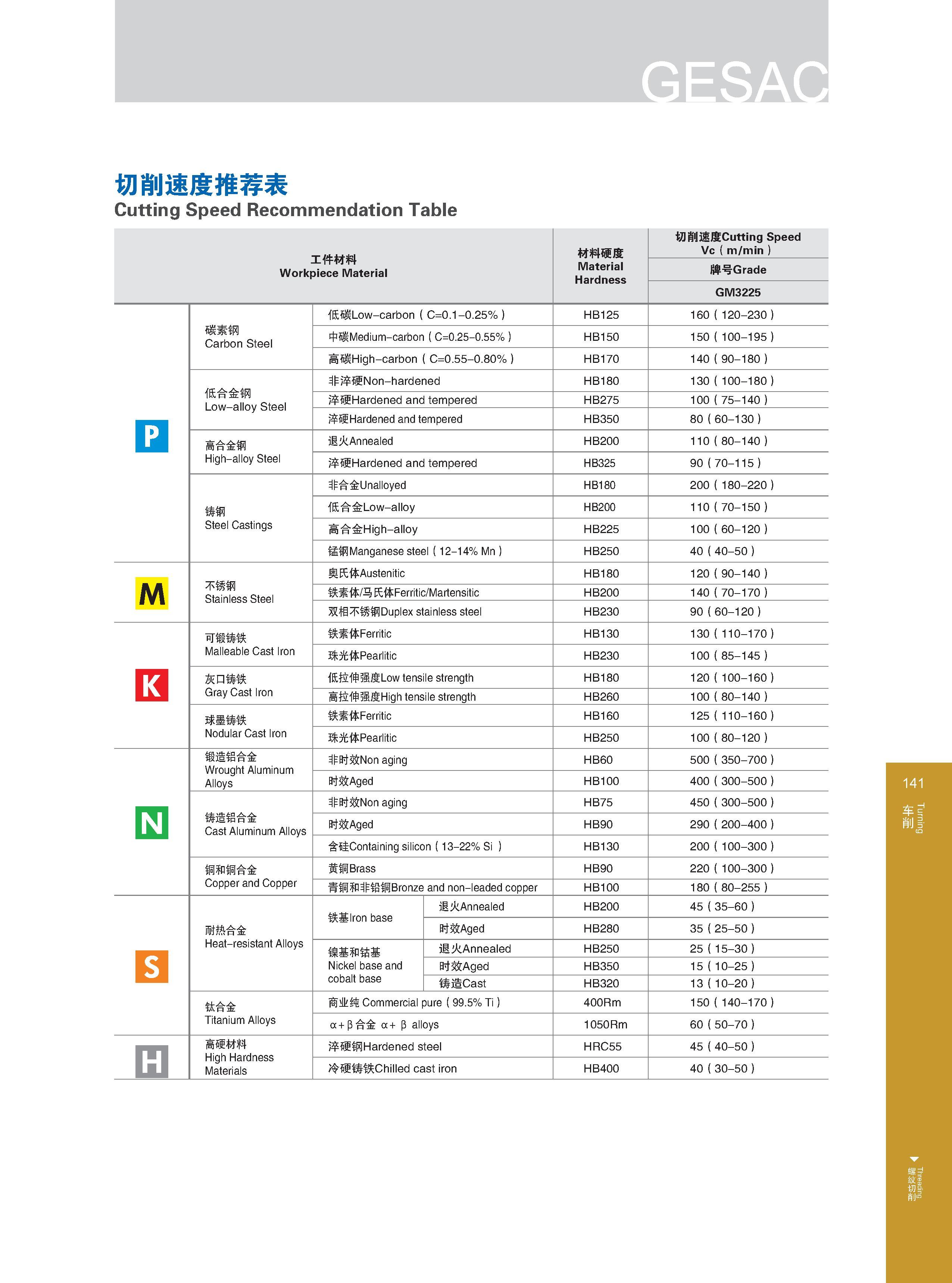

Рекомендованные режимы резания GESAC при точении резьбы на станках сборным инструментом со сменными режущими пластинами из твердого сплава _ 切削速度推荐表 Cutting Speed Recommendation Table 工件材料 Workpiece Material Обрабатываемые материалы по ISO 材料硬度 Material Hardness 切削速度Cutting Speed Vc(m/min) 牌号Grade GM3225 碳素钢 Carbon Steel 低碳Low-carbon(C=0.1-0.25%) HB125 160(120-230) 中碳Medium-carbon(C=0.25-0.55%) HB150 150(100-195) 高碳High-carbon(C=0.55-0.80%) HB170 140(90-180) 低合金钢 Low-alloy Steel 非淬硬Non-hardened HB180 130(100-180) 淬硬Hardened and tempered HB275 100(75-140) 淬硬Hardened and tempered HB350 80(60-130) 高合金钢 High-alloy Steel 退火Annealed HB200 110(80-140) 淬硬Hardened and tempered HB325 90(70-115) 铸钢 Steel Castings 非合金Unalloyed HB180 200(180-220) 低合金Low-alloy HB200 110(70-150) 高合金High-alloy HB225 100(60-120) 猛钢Manganese steel(12-14% Mn) HB250 40(40-50) M 不锈钢 Stainless Steel Нержавеющая сталь 奥氏体Austenitic HB180 120(90-140) 铁素体/马氏体Ferritic/Martensitic HB200 140(70-170) 双相不锈钢Duplex stainless steel HB230 90(60-120) 可锻铸铁 Malleable Cast Iron Чугун 铁素体Ferritic HB130 130(110-170) 珠光体Pearlitic HB230 100(85-145) 灰 铸铁 Gray Cast Iron Чугун 低拉伸强度Low tensile strength HB180 120(100-160) 高拉伸强度High tensile strength HB260 100(80-140) 球墨铸铁 Nodular Cast Iron Чугун 铁素体Ferritic HB160 125(110-160) 珠光体Pearlitic HB250 100(80-120) 锻造铝合金 Wrought Aluminum Alloys 非时效Non aging HB60 500(350-700) 时效Aged HB100 400(300-500) 铸造铝合金 Cast Aluminum Alloys 非时效Non aging HB75 450(300-500) 时效Aged HB90 290(200-400) 含娃Containing silicon(13-22% Si ) HB130 200(100-300) 铜和铜合金 Copper and Copper 黄铜Brass HB90 220(100-300) 青铜和非铅铜Bronze and non-leaded copper HB100 180(80-255) B 耐热合金 Heat-resistant Alloys 铁基丨ron base 退火Annealed HB200 45(35-60) 时效Aged HB280 35(25-50) 镍基和钴基 Nickel base and cobalt base 退火Annealed HB250 25(15-30) 时效Aged HB350 15(10-25) 铸造Cast HB320 13(10-20) 钛合金 Titanium Alloys 商业纯 Commercial pure(99.5% Ti) 400Rm 150(140-170) a+p合金 a+ p alloys 1050Rm 60(50-70) m 高硬材料 High Hardness Materials 淬硬钢Hardened steel HRC55 45(40-50) 冷硬铸铁Chilled cast iron HB400 40(30-50) 141 Turning Threading
