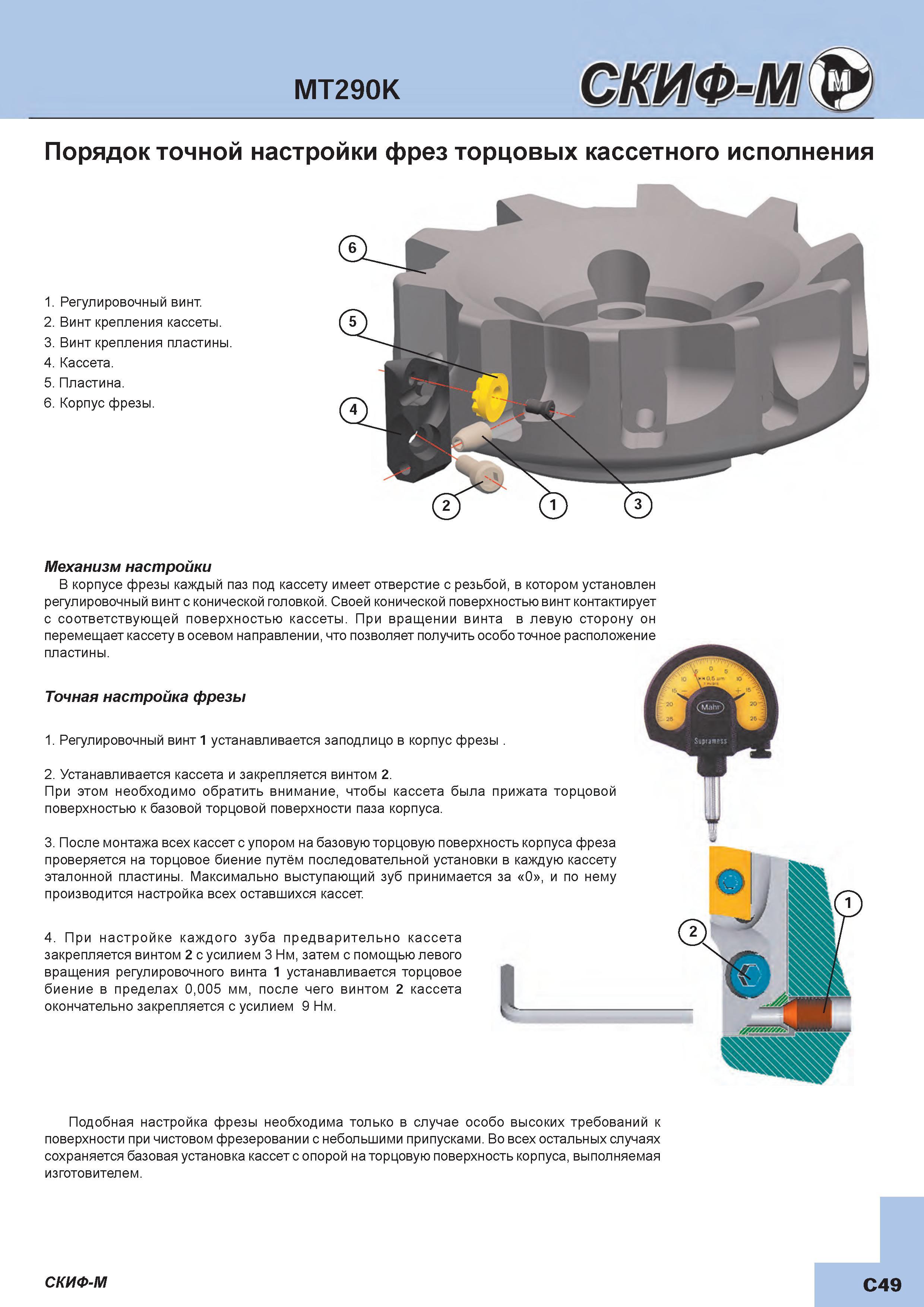

Рекомендации российского производителя металлорежущего фрезерного инструмента белгородской компании Скиф-М по порядку точной настрой торцовых сборных фрез кассетного исполнения В корпусе фрезы каждый паз под кассету имеет отверстие с резьбой в котором установлен регулировочный винт с конической Своей конической поверхностью винт контактирует с соответствующей поверхностью кассеты. При вращении винта в левую сторону он перемещает кассету в осевом направлении что позволяет получить особо точное расположение пластины. Точная настройка фрезы 1. Регулировочный винт 1 устанавливается заподлицо в корпус фрезы 2. Устанавливается кассета и закрепляется винтом 2. При этом необходимо обратить внимание чтобы кассета была прижата торцовой поверхностью к базовой торцовой поверхности паза корпуса. 3. После монтажа всех кассет с упором на базовую торцовую поверхность корпуса фреза проверяется на торцовое биение путём последовательной установки в каждую кассету эталонной пластины. Максимально выступающий зуб принимается за 0 и по нему производится настройка всех оставшихся кассет 4. При настройке каждого зуба предварительно кассета закрепляется винтом 2 с усилием 3 Нм затем с помощью левого вращения регулировочного винта 1 устанавливается торцовое биение в пределах 0005 мм после чего винтом 2 кассета окончательно закрепляется с усилием 9 Нм. Подобная настройка фрезы необходима только в случае особо высоких требований к поверхности при чистовом фрезеровании с небольшими припусками. Во всех остальных случаях сохраняется базовая установка кассет с опорой на торцовую поверхность корпуса выполняемая изготовителем. СКИФ-М C49 Порядок точной настройки фрез MT290K торцовых кассетного исполнения Регулировочный винт Винт крепления кассеты. 3. Винт крепления пластины. 4. Кассета. 5. Пластина. 6. Корпус фрезы. Механизм настройки
