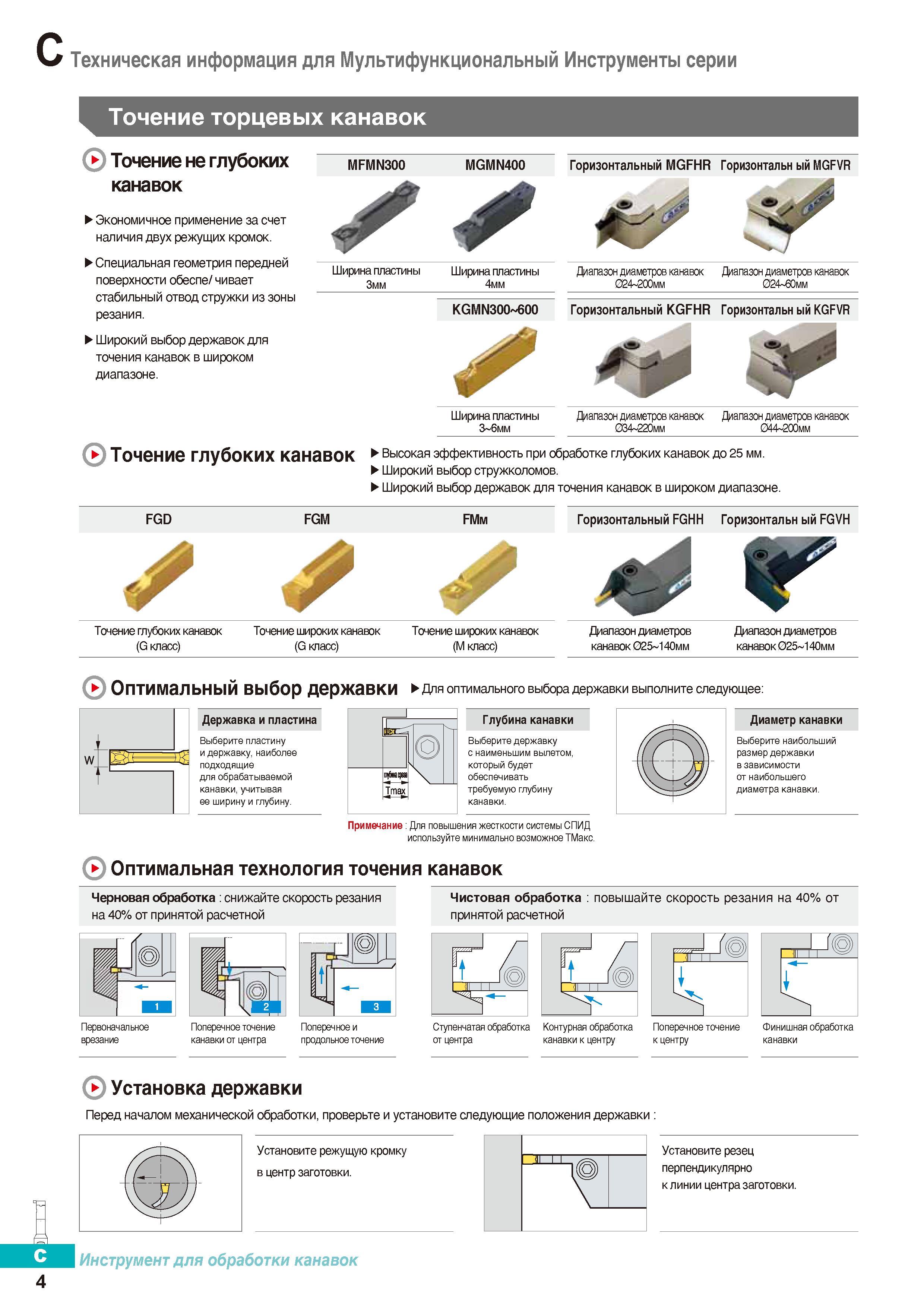

Рекомендации по выбору режущего инструмента и формирования последовательности обработки при точении торцевых канавок _ Для выбора токарной державки выполните следующее: Державка и пластина 1 Глубина канавки Диаметр канавки Выберите пластину (сЪ Выберите державку Выберите наибольший и державку, наиболее \d/ с наименьшим вылетом, размер державки подходящие который будет It 1 1 ygl в зависимости для обрабатываемой mjtaapa \ обеспечивать от наибольшего канавки, учитывая Tmax требуемую глубину диаметра канавки. ее ширину и глубину. канавки. t Примечание: Для повышения жесткости системы СПИД используйте минимально возможное ТМакс. Оптимальная технология точения канавок Черновая обработка снижайте скорость резания на 40% от принятой расчетной Чистовая обработка повышайте скорость резания на 40% от принятой расчетной т. врезание 1 Поперечное точение канавки от центра И L Поперечное и продольное точение I 1 4 if от центра канавки к центру к центру 0 Установка державки Перед началом механической обработки, проверьте и установите следующие положения державки Установите режущую кромку в центр заготовки. 11 Установите резец перпендикулярно к линии центра заготовки. Инструмент для обработки канавок Техническая информация для Мультифункциональный Инструменты серии Точение торцевых канавок Точение не глубоких канавок Экономичное применение за счет наличия двух режущих кромок. Специальная геометрия передней поверхности обеспе/ чивает стабильный отвод стружки из зоны резания. Широкий выбор державок для точения канавок в широком диапазоне. MFMN300 MGMN400 Горизонтальный MGFHR Горизонтальн ый MGFVR Ширина пластины Змм Ширина пластины 4мм KGMN300 600 Диапазон диаметров канавок Диапазон диаметров канавок 024 2ООмм 024 6Омм Горизонтальный KGFHR Горизонтальн ый KGFVR 3 6мм Диапазон диаметров канавок Диапазон диаметров канавок 034 22Омм 044 2ООмм Точение глубоких канавок Высокая эффективность при обработке глубоких канавок до 25 мм. Широкий выбор стружколомов. Широкий выбор державок для точения канавок в широком диапазоне. FGD FGM FMm Горизонтальный FGHH Горизонтальн ый FGVH Точение глубоких канавок (G класс) Точение широких канавок (G класс) Точение широких канавок (М класс) Диапазон диаметров канавок 025 140мм Диапазон диаметров канавок 025 140мм Оптимальный выбор токарной державки
