TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

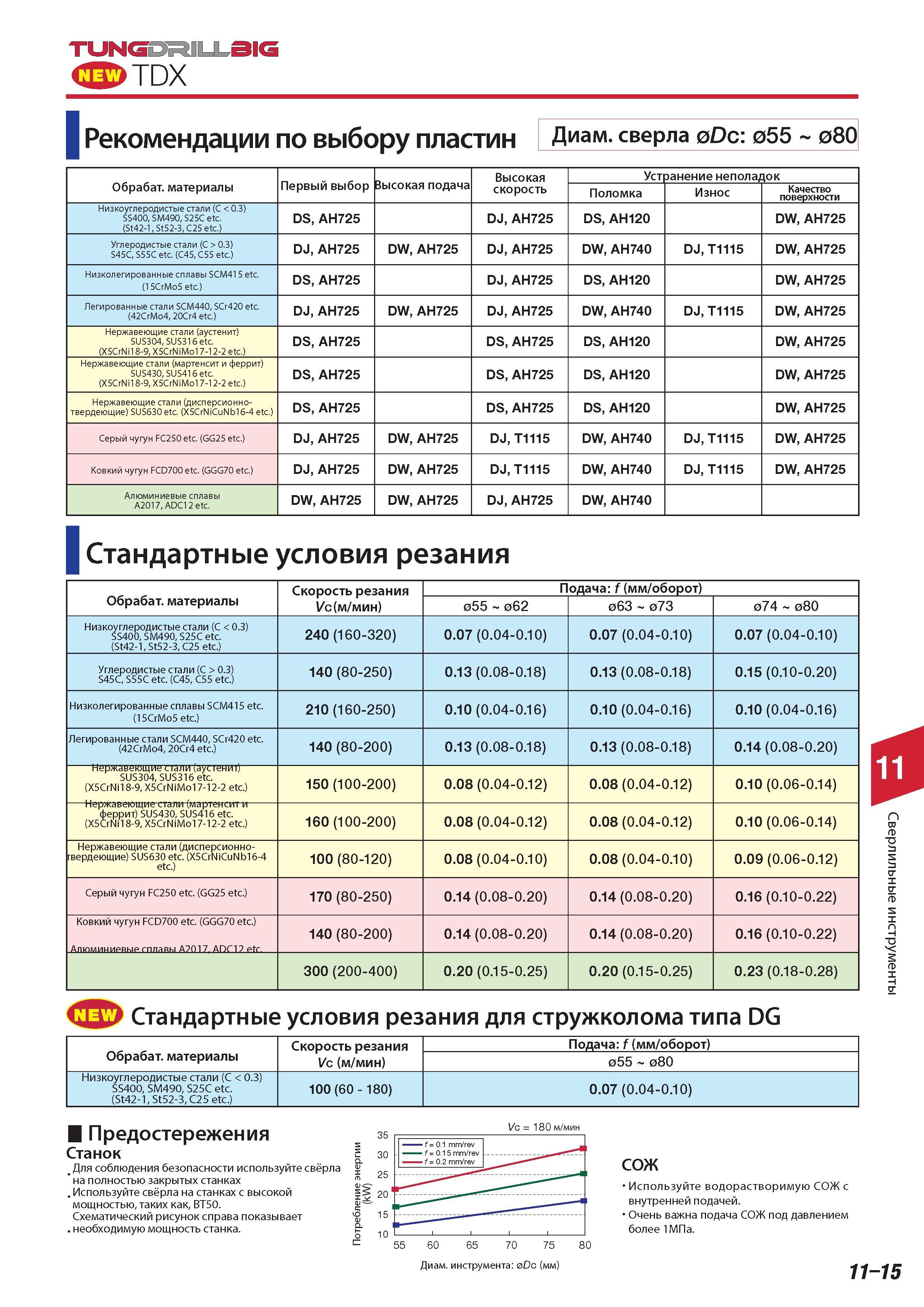

777 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.11-15 |
|||||
Рекомендации по выбору пластин Tungaloy TUNG SIG 3BTDX Диаметр сверла 055 080 Обрабатываемые материалы Первый выбор Высокая подача Высокая скорость УстранРекомендации по выбору пластин Tungaloy TUNG SIG 3BTDX Диаметр сверла 055 080 Обрабатываемые материалы Первый выбор Высокая подача Высокая скорость Устранение неполадок Поломка Износ Качество поверхности Низкоуглеродистые стали (C 0.3) SS400 SM490 S25C etc. (St42-1 St52-3 C25 etc.) DS AH726 DJ AH726 DS AH12C DW AH726 Углеродистые стали (C 0.3) S45C S55C etc. (C45 C55 etc.) DJ AH726 DW AH726 DJ AH726 DW AH74C DJ T1116 DW AH726 Низколегированные сплавы SCM415 etc. (15CrMo5 etc.) DS AH726 DJ AH726 DS AH12C DW AH726 Легированные стали SCM440 SCr420 etc. (42CrMo4 20Cr4 etc.) DJ AH726 DW AH726 DJ AH726 DW AH74C DJ T1116 DW AH726 Нержавеющие стали (аустенит) SUS304 SUS316 etc. (X5CrNi18-9 X5CrNiMo17-12-2 etc.) DS AH726 DS AH726 DS AH12C DW AH726 Нержавеющие стали (мартенсит и феррит) SUS430 SUS416 etc. (X5CrNi18-9 X5CrNiMo17-12-2 etc.) DS AH726 DS AH726 DS AH12C DW AH726 Нержавеющие стали (дисперсионно- твердеющие) SUS630 etc. (X5CrNiCuNb16-4 etc.) DS AH726 DS AH726 DS AH12C DW AH726 Серый чугун FC250 etc. (GG25 etc.) DJ AH726 DW AH726 DJ T1116 DW AH74C DJ T1116 DW AH726 Ковкий чугун FCD700 etc. (GGG70 etc.) DJ AH726 DW AH726 DJ T1116 DW AH74C DJ T1116 DW AH726 Алюминиевые сплавы A2017 ADC12 etc. DW AH726 DW AH726 DJ AH726 DW AH74C Стандартные условия резания Обрабатываемые материалы Скорость резания Уо(м мин) Подача f (мм/оборот) 055 062 063 073 074 080 Низкоуглеродистые стали (C 0.3) SS400 SM490 S25C etc. (St42-1 St52-3 C25 etc.) 24C (160-320) C.C7 (0.04-0.10) C.C7 (0.04-0.10) C.C7 (0.04-0.10) Углеродистые стали (C 0.3) S45C S55C etc. (C45 C55 etc.) 14C (80-250) C.13 (0.08-0.18) C.13 (0.08-0.18) 0.16 (0.10-0.20) Низколегированные сплавы SCM415 etc. (15CrMo5 etc.) 21C (160-250) C.1C (0.04-0.16) C.1C (0.04-0.16) C.1C (0.04-0.16) Легированные стали SCM440 SCr420 etc. (42CrMo420Cr4 etc.) 14C (80-200) C.13 (0.08-0.18) C.13 (0.08-0.18) C.14 (0.08-0.20) Нержавеющие с 1али (аупениО SUS304 SUS316 etc. (X5CrNi18-9 X5CrNiMo17-12-2 etc.) 160 (100-200) C.C8 (0.04-0.12) C.C8 (0.04-0.12) C.1C (0.06-0.14) феррит) SUS430 SUS416 etc. (X5CrNi18-9 X5CrNiMo17-12-2 etc.) 16C (100-200) C.C8 (0.04-0.12) C.C8 (0.04-0.12) C.1C (0.06-0.14) Нержавеющие стали (дисперсионно-твердеющие) SUS630 etc. (X5CrNiCuNb16-4 etc.) 1CC (80-120) C.C8 (0.04-0.10) C.C8 (0.04-0.10) C.C9 (0.06-0.12) Серый чугун FC250 etc. (GG25 etc.) 17C (80-250) C.14 (0.08-0.20) C.14 (0.08-0.20) C.16 (0.10-0.22) Ковкий чугун FCD700 etc. (GGG70 etc.) 14C (80-200) C.14 (0.08-0.20) C.14 (0.08-0.20) C.16 (0.10-0.22) 3CC (200-400) C.2C (0.15-0.25) C.2C (0.15-0.25) C.23 (0.18-0.28) ( 5) Стандартные условия резания для стружколома типа DG Обрабатываемые материалы Скорость резания Vo (м мин) Подача f (мм/оборот) 055 080 Низкоуглеродистые стали (C 0.3) SS400 SM490 S25C etc. (St42-1 St52-3 C25 etc.) 1CC (60 - 180) C.C7 (0.04-0.10) Предостережения Станок Для соблюдения безопасности используйте свёрла на полностью закрытых станках Используйте свёрла на станках с высокой мощностью таких как BT50. Схематический рисунок справа показывает необходимую мощность станка. Vc 180 m мин СОЖ Используйте водорастворимую СОЖ с внутренней подачей. Очень важна подача СОЖ под давлением более 1МПа. Диаметр инструмента Dc (мм) 11-15 Сверлильные инструменты |
|||||
