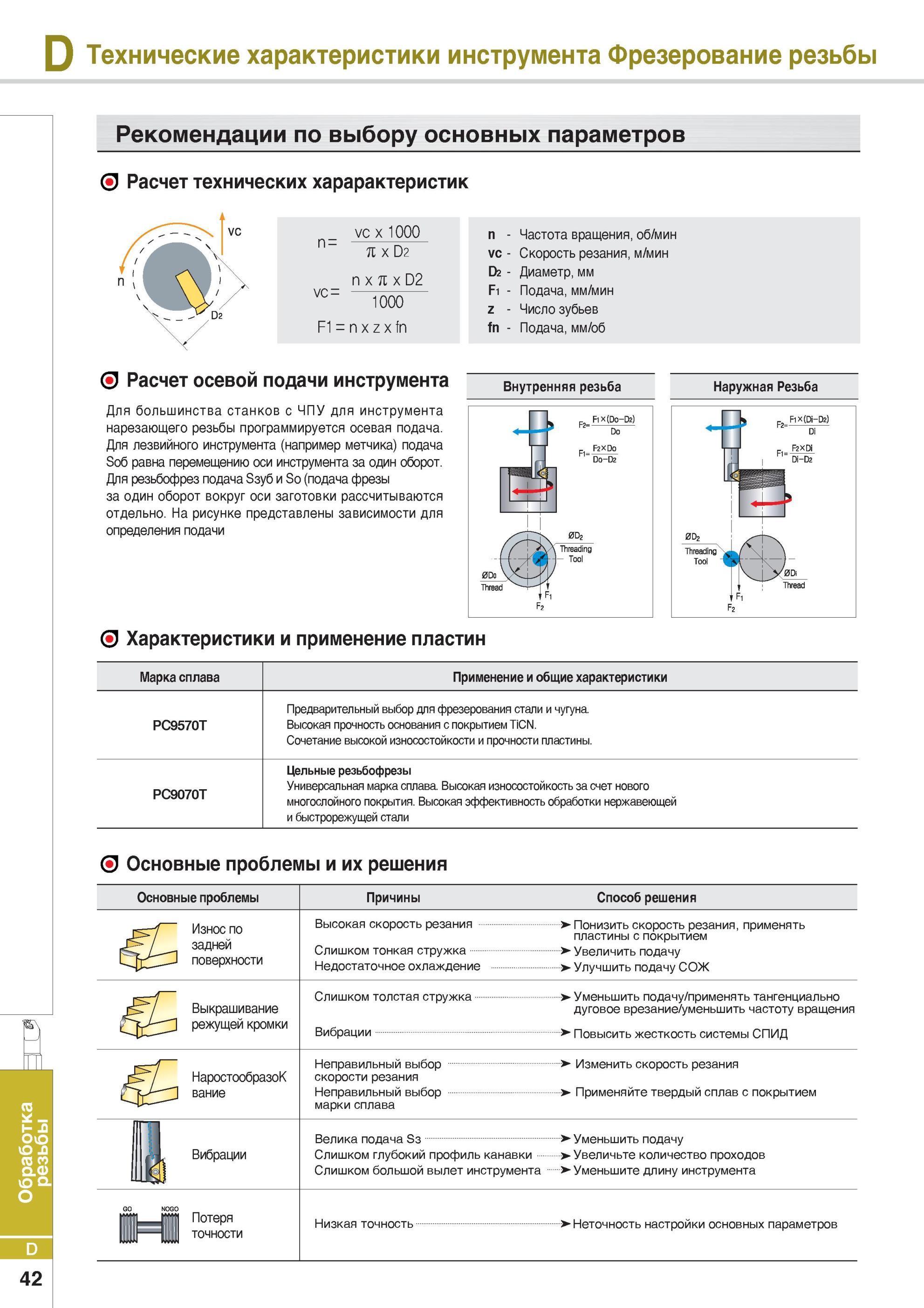

Рекомендации по выбору основных параметров при резьбофрезеровании Расчет осевой подачи резьбонарезного фрезерного инструмента Для большинства станков с ЧПУ для инструмента нарезающего резьбы программируется осевая подача. Для лезвийного инструмента (например метчика) подача Sоб равна перемещению оси инструмента за один оборот. Для резьбофрез подача Sзуб и Sо (подача фрезы за один оборот вокруг оси заготовки рассчитываются отдельно. На рисунке представлены зависимости для определения подачи Внутренняя резьба Наружная Резьба F1 х (D0-D2) Rx(Di-De) О Характеристики и применение пластин Марка сплава Применение и общие характеристики PC9570T Предварительный выбор для фрезерования стали и чугуна. Высокая прочность основания с покрытием TiCN. Сочетание высокой износостойкости и прочности пластины. PC9070T Цельные резьбофрезы Универсальная марка сплава. Высокая износостойкость за счет нового многослойного покрытия. Высокая эффективность обработки нержавеющей и быстрорежущей стали О Основные проблемы и их решения Основные проблемы Причины Способ решения Износ по задней поверхности Высокая скорость резания Понизить скорость резания, применять пластины с покрытием Слишком тонкая стружка Увеличить подачу Недостаточное охлаждение Улучшить подачу СОЖ Выкрашивание режущей кромки НаростообразоK вание Слишком толстая стружка Вибрации .. Неправильный выбор скорости резания Неправильный выбор марки сплава -Уменьшить подачу/применять тангенциально дуговое врезание/уменьшить частоту вращения Повысить жесткость системы СПИД Изменить скорость резания Применяйте твердый сплав с покрытием Вибрации Велика подача Sз ... Слишком глубокий профиль канавки ... Слишком большой вылет инструмента Уменьшить подачу Увеличьте количество проходов Уменьшите длину инструмента GO NOGO Ml Потеря точности Низкая точность Неточность настройки основных параметров 42 Фрезерный инструмент Korloy Технические характеристики инструмента Фрезерование резьбы Обработка резьбы Расчет технических харарактеристик vc x1000 n = x D2 n x n x D2 vc= 1000 F1 = n x z x fn n - Частота вращения, об/мин vc - Скорость резания, м/мин D2 - Диаметр, мм F1 - Подача, мм/мин z - Число зубьев fn - Подача, мм/об
