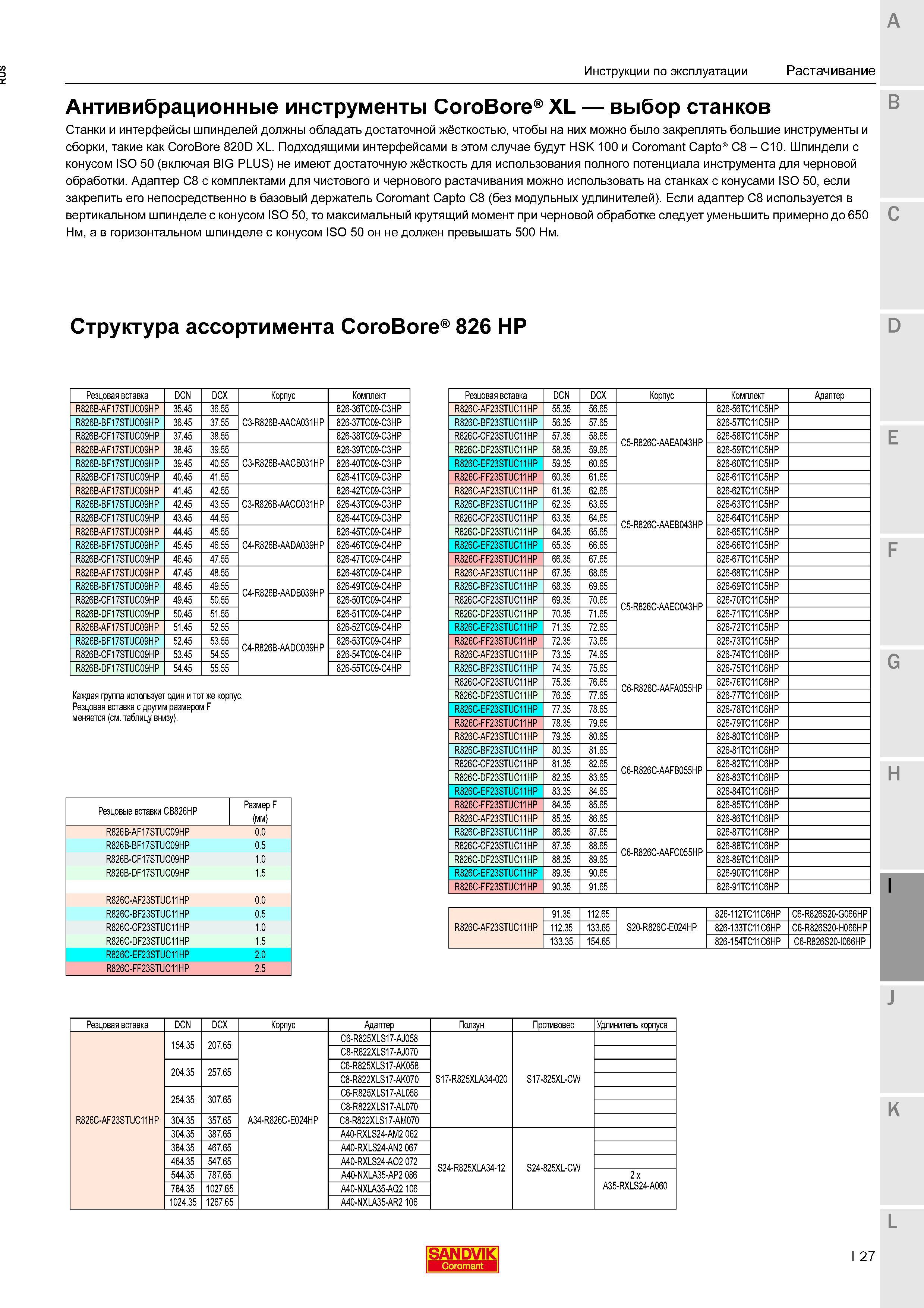

Рекомендации по правильному выбору металлорежущих станков и центров для использования металлорежущего модульного инструмента Sandvik CoroBore XL Оборудование и интерфейсы шпинделей станков должны обладать достаточной жёсткостью чтобы на них можно было закреплять большие инструменты и сборки такие как CoroBore 820D XL. Подходящими интерфейсами в этом случае будут HSK 100 и Coromant Capto C8 - C10. Шпиндели с конусом ISO 50 (включая BIG PLUS) не имеют достаточную жёсткость для использования полного потенциала инструмента для черновой обработки. Адаптер C8 с комплектами для чистового и чернового растачивания можно использовать на станках с конусами ISO 50 если закрепить его непосредственно в базовый держатель Coromant Capto C8 (без модульных удлинителей). Если адаптер C8 используется в вертикальном шпинделе с конусом ISO 50 то максимальный крутящий момент при черновой обработке следует уменьшить примерно до 650 Нм а в горизонтальном шпинделе с конусом ISO 50 он не должен превышать 500 Нм. Структура ассортимента CoroBore 826 HP D Резцовая вставка DCN DCX Корпус Комплект R826B-AF17STUC09HP 35.45 36.55 C3-R826B-AACA031HP 826-36TC09-C3HP R826B-BF17STUC09HP 36.45 37.55 826-37TC09-C3HP R826B-CF17STUC09HP 37.45 38.55 826-38TC09-C3HP R826B-AF17STUC09HP 38.45 39.55 C3-R826B-AACB031HP 826-39TC09-C3HP R826B-BF17STUC09HP 39.45 40.55 826-40TC09-C3HP R826B-CF17STUC09HP 40.45 41.55 826-41TC09-C3HP R826B-AF17STUC09HP 41.45 42.55 C3-R826B-AACC031HP 826-42TC09-C3HP R826B-BF17STUC09HP 42.45 43.55 826-43TC09-C3HP R826B-CF17STUC09HP 43.45 44.55 826-44TC09-C3HP R826B-AF17STUC09HP 44.45 45.55 C4-R826B-AADA039HP 826-45TC09-C4HP R826B-BF17STUC09HP 45.45 46.55 826-46TC09-C4HP R826B-CF17STUC09HP 46.45 47.55 826-47TC09-C4HP R826B-AF17STUC09HP 47.45 48.55 C4-R826B-AADB039HP 826-48TC09-C4HP R826B-BF17STUC09HP 48.45 49.55 826-49TC09-C4HP R826B-CF17STUC09HP 49.45 50.55 826-50TC09-C4HP R826B-DF17STUC09HP 50.45 51.55 826-51TC09-C4HP R826B-AF17STUC09HP 51.45 52.55 C4-R826B-AADC039HP 826-52TC09-C4HP R826B-BF17STUC09HP 52.45 53.55 826-53TC09-C4HP R826B-CF17STUC09HP 53.45 54.55 826-54TC09-C4HP R826B-DF17STUC09HP 54.45 55.55 826-55TC09-C4HP Каждая группа использует один и тот же корпус. Резцовая вставка с другим размером F меняется (см. таблицу внизу). Резцовые вставки CB826HP Размер F (мм) R826B-AF17STUC09HP 0.0 R826B-BF17STUC09HP 0.5 R826B-CF17STUC09HP 1.0 R826B-DF17STUC09HP 1.5 R826C-AF23STUC11HP 0.0 R826C-BF23STUC11HP 0.5 R826C-CF23STUC11HP 1.0 R826C-DF23STUC11HP 1.5 R826C-EF23STUC11HP 2.0 R826C-FF23STUC11HP 2.5 Резцовая вставка DCN DCX Корпус Комплект Адаптер R826C-AF23STUC11HP 55.35 56.65 C5-R826C-AAEA043HP 826-56TC11C5HP R826C-BF23STUC11HP 56.35 57.65 826-57TC11C5HP R826C-CF23STUC11HP 57.35 58.65 826-58TC11C5HP R826C-DF23STUC11HP 58.35 59.65 826-59TC11C5HP R826C-EF23STUC11HP 59.35 60.65 826-60TC11C5HP R826C-FF23STUC11HP 60.35 61.65 826-61TC11C5HP R826C-AF23STUC11HP 61.35 62.65 C5-R826C-AAEB043HP 826-62TC11C5HP R826C-BF23STUC11HP 62.35 63.65 826-63TC11C5HP R826C-CF23STUC11HP 63.35 64.65 826-64TC11C5HP R826C-DF23STUC11HP 64.35 65.65 826-65TC11C5HP R826C-EF23STUC11HP 65.35 66.65 826-66TC11C5HP R826C-FF23STUC11HP 66.35 67.65 826-67TC11C5HP R826C-AF23STUC11HP 67.35 68.65 C5-R826C-AAEC043HP 826-68TC11C5HP R826C-BF23STUC11HP 68.35 69.65 826-69TC11C5HP R826C-CF23STUC11HP 69.35 70.65 826-70TC11C5HP R826C-DF23STUC11HP 70.35 71.65 826-71TC11C5HP R826C-EF23STUC11HP 71.35 72.65 826-72TC11C5HP R826C-FF23STUC11HP 72.35 73.65 826-73TC11C5HP R826C-AF23STUC11HP 73.35 74.65 C6-R826C-AAFA055HP 826-74TC11C6HP R826C-BF23STUC11HP 74.35 75.65 826-75TC11C6HP R826C-CF23STUC11HP 75.35 76.65 826-76TC11C6HP R826C-DF23STUC11HP 76.35 77.65 826-77TC11C6HP R826C-EF23STUC11HP 77.35 78.65 826-78TC11C6HP R826C-FF23STUC11HP 78.35 79.65 826-79TC11C6HP R826C-AF23STUC11HP 79.35 80.65 C6-R826C-AAFB055HP 826-80TC11C6HP R826C-BF23STUC11HP 80.35 81.65 826-81TC11C6HP R826C-CF23STUC11HP 81.35 82.65 826-82TC11C6HP R826C-DF23STUC11HP 82.35 83.65 826-83TC11C6HP R826C-EF23STUC11HP 83.35 84.65 826-84TC11C6HP R826C-FF23STUC11HP 84.35 85.65 826-85TC11C6HP R826C-AF23STUC11HP 85.35 86.65 C6-R826C-AAFC055HP 826-86TC11C6HP R826C-BF23STUC11HP 86.35 87.65 826-87TC11C6HP R826C-CF23STUC11HP 87.35 88.65 826-88TC11C6HP R826C-DF23STUC11HP 88.35 89.65 826-89TC11C6HP R826C-EF23STUC11HP 89.35 90.65 826-90TC11C6HP R826C-FF23STUC11HP 90.35 91.65 826-91TC11C6HP 91.35 112.65 826-112TC11C6HP C6-R826S20-G066HP R826C-AF23STUC11HP 112.35 133.65 S20-R826C-E024HP 826-133TC11C6HP C6-R826S20-H066HP 133.35 154.65 826-154TC11C6HP C6-R826S20-I066HP Резцовая вставка DCN DCX Корпус Адаптер Ползун Противовес Удлинитель корпуса 154.35 207.65 C6-R825XLS17-AJ058 C8-R822XLS17-AJ070 204.35 257.65 C6-R825XLS17-AK058 C8-R822XLS17-AK070 S17-R825XLA34-020 S17-825XL-CW 254.35 307.65 C6-R825XLS17-AL058 C8-R822XLS17-AL070 R826C-AF23STUC11HP 304.35 357.65 A34-R826C-E024HP C8-R822XLS17-AM070 304.35 387.65 A40-RXLS24-AM2 062 384.35 467.65 A40-RXLS24-AN2 067 464.35 547.65 A40-RXLS24-A02 072 S24-R825XLA34-12 S24-825XL-CW 544.35 787.65 A40-NXLA35-AP2 086 2 x 784.35 1027.65 A40-NXLA35-AQ2 106 A35-RXLS24-A060 1024.35 1267.65 A40-NXLA35-AR2 106 K L SANDVIK I 27 J A Инструкции по эксплуатации Растачивание Антивибрационные инструменты CoroBore XL выбор станков
