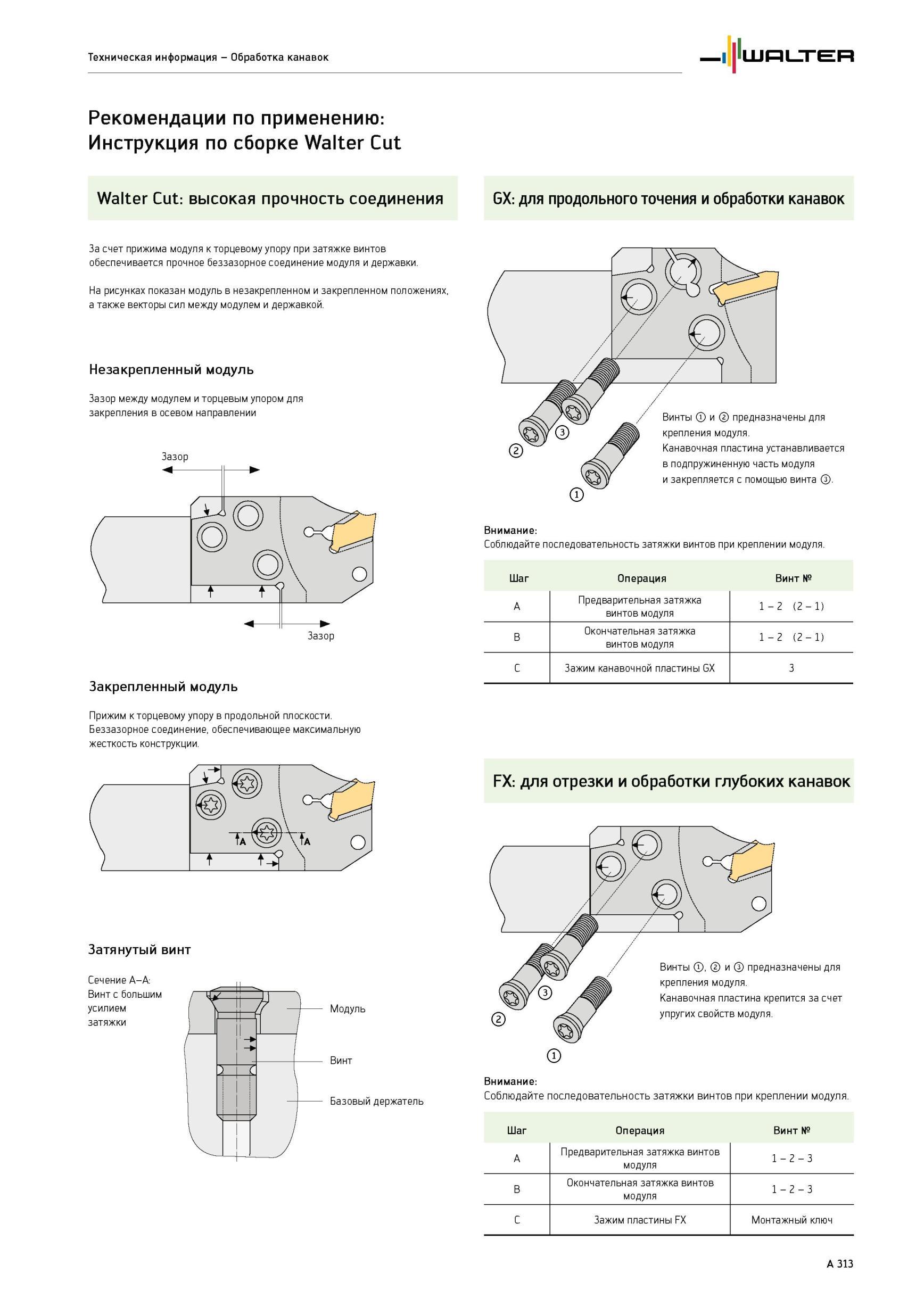

Рекомендации по правильной сборке токарного инструмента с твердосплавными режущими пластинами Walter Cut Высокая прочность соединения _ GX для продольного точения и обработки канавок За счет прижима модуля к торцевому упору при затяжке винтов обеспечивается прочное беззазорное соединение модуля и державки. На рисунках показан модуль в незакрепленном и закрепленном положениях, а также векторы сил между модулем и державкой. Незакрепленный модуль Зазор между модулем и торцевым упором для закрепления в осевом направлении Зазор Закрепленный модуль Прижим к торцевому упору в продольной плоскости. Беззазорное соединение, обеспечивающее максимальную жесткость конструкции. Затянутый винт Сечение A-A Винт с большим усилием затяжки Винты и предназначены для крепления модуля. Канавочная пластина устанавливается в подпружиненную часть модуля и закрепляется с помощью винта Внимание Соблюдайте последовательность затяжки винтов при креплении модуля. Шаг Операция Винт № A Предварительная затяжка винтов модуля 1 B Окончательная затяжка винтов модуля C Зажим канавочной пластины GX 3 FX для отрезки и обработки глубоких канавок Винты и предназначены для крепления модуля. Канавочная пластина крепится за счет упругих свойств модуля. Внимание Соблюдайте последовательность затяжки винтов при креплении модуля. Шаг Операция Винт № A Предварительная затяжка винтов модуля 1 - 2 - 3 B Окончательная затяжка винтов модуля 1 - 2 - 3 C Зажим пластины FX Монтажный ключ A 313 - Модуль - Винт - Базовый держатель Техническая информация - Обработка канавок Рекомендации по применению Инструкция по сборке Walter Cut
