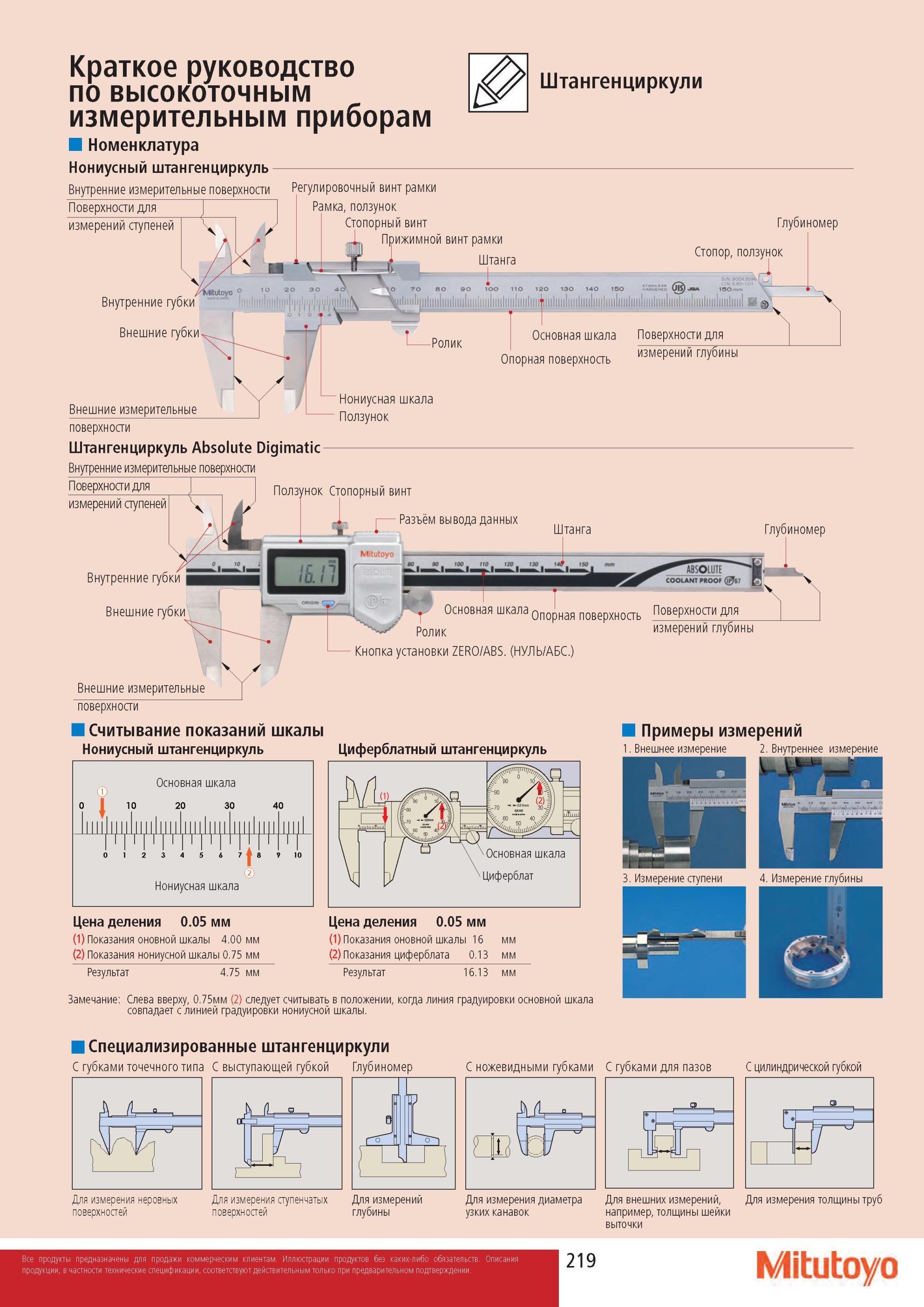

Рекомендации по использованию штангенциркулей Mitutoyo Считывание показаний шкалы измерительного инструмента Примеры измерений Краткое руководство по высокоточным измерительным приборам Номенклатура Нониусный штангенциркуль Штангенциркули Внутренние измерительные поверхности Регулировочный винт рамки Поверхности для измерений ступеней Внутренние губки Внешние губки Внешние измерительные Рамка, ползунок Стопорный винт Прижимной винт рамки Штанга 1 Глубиномер О 70 во 90 100 НО 120 1ЭО 140 190 ихо ISO Ролик Стопор, ползунок 4- Основная шкала Поверхности для Опорная поверхность измерений глубины поверхности Штангенциркуль Absolute Digimatic Внутренние измерительные поверхности Нониусная шкала Ползунок Ползунок Стопорный винт Разъём вывода данных Глубиномер Внутренние губки Внешние губки Внешние измерительные поверхности Считывание показаний шкалы Основная шкала Опорная поверхность Поверхности для Ролик Кнопка установки ZERO/ABS. (НУЛЬ/АБС.) измерений глубины Циферблатный штангенциркуль Примеры измерений 1. Внешнее измерение 2. Внутреннее измерение Цена деления 0.05 мм (1) Показания оновной шкалы 4.00 мм (2) Показания нониусной шкалы 0.75 мм Цена деления 0.05 мм (1) Показания оновной шкалы 16 мм (2) Показания циферблата 0.13 мм Результат 4.75 мм Результат 16.13 мм Замечание Слева вверху, 0.75мм (2) следует считывать в положении, когда линия градуировки основной шкала совпадает с линией градуировки нониусной шкалы. Специализированные штангенциркули С губками точечного типа С выступающей губкой Глубиномер глубины С ножевидными губками С губками для пазов С цилиндрической губкой Для измерения диаметра Для внешних измерений, Для измерения толщины труб узких канавок например, толщины шейки выточки 219 Mitutoyo Для измерения неровных поверхностей Для измерения ступенчатых поверхностей Нониусный штангенциркуль 0 Основная шк 10 20 ал 3 1 а 0 1 1 4 0 Ijljl 0 1 2345 Нониусная шк 6 а ла 10 Основная шкала ' Циферблат Поверхности для измерений ступеней
