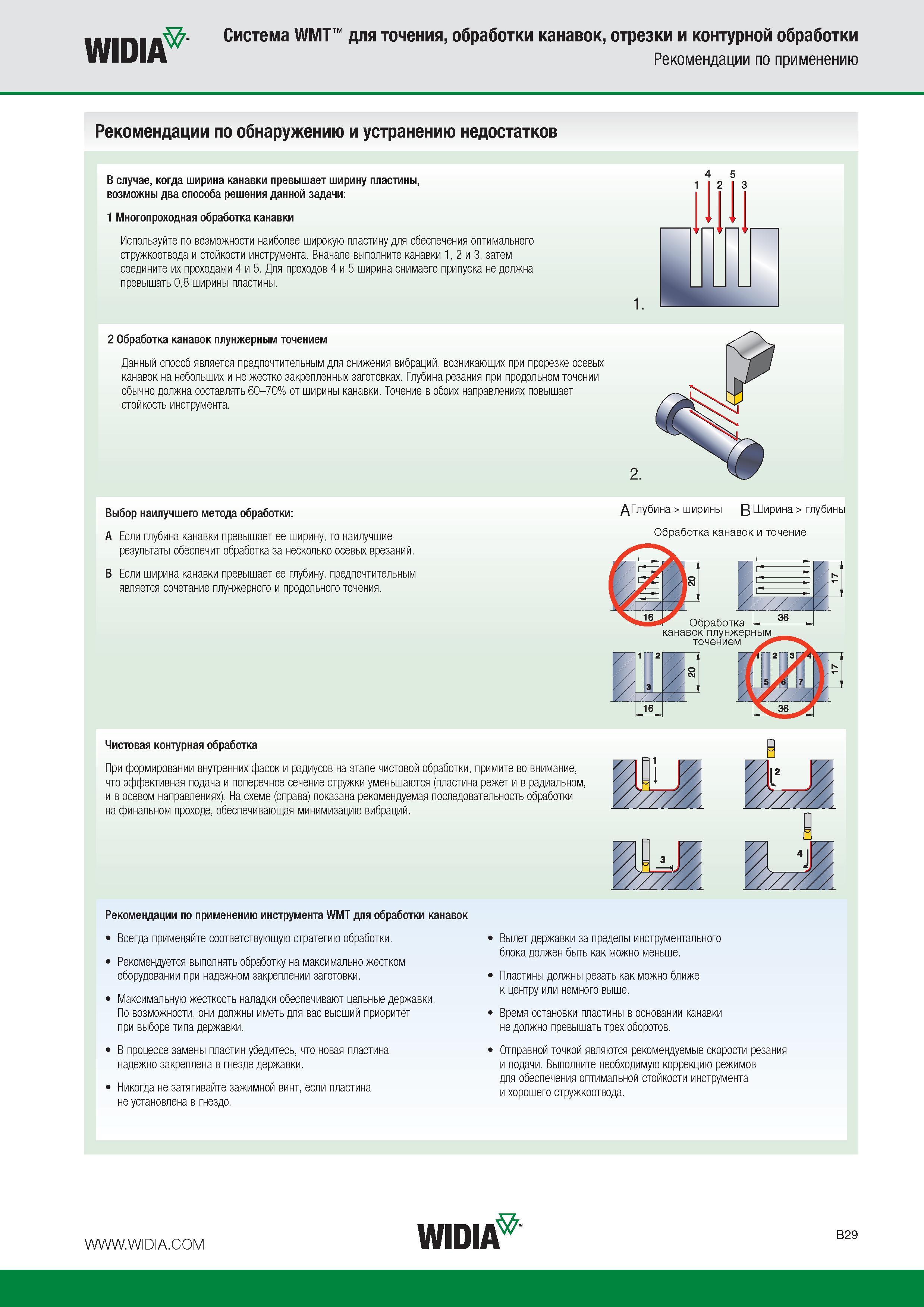

Рекомендации компании Widia по применению инструментальной системы WMT для точения обработки канавок отрезки и контурной обработки Советы по обнаружению и устране

Рекомендации компании Widia по применению инструментальной системы WMT для точения обработки канавок отрезки и контурной обработки Советы по обнаружению и устранению недостатков В случае когда ширина канавки превышает ширину пластины возможны два способа решения данной задачи 1 Многопроходная обработка канавки Используйте по возможности наиболее широкую пластину для обеспечения оптимального стружкоотвода и стойкости инструмента. Вначале выполните канавки 1 2 и 3 затем соедините их проходами 4 и 5. Для проходов 4 и 5 ширина снимаего припуска не должна превышать 08 ширины пластины. 4 5 1 2 3 2 Обработка канавок плунжерным точением Данный способ является предпочтительным для снижения вибраций возникающих при прорезке осевых канавок на небольших и не жестко закрепленных заготовках. Глубина резания при продольном точении обычно должна составлять 60-70% от ширины канавки. Точение в обоих направлениях повышает стойкость инструмента. Выбор наилучшего метода обработки A Если глубина канавки превышает ее ширину то наилучшие результаты обеспечит обработка за несколько осевых врезаний. B Если ширина канавки превышает ее глубину предпочтительным является сочетание плунжерного и продольного точения. Чистовая контурная обработка При формировании внутренних фасок и радиусов на этапе чистовой обработки примите во внимание что эффективная подача и поперечное сечение стружки уменьшаются (пластина режет и в радиальном и в осевом направлениях). На схеме (справа) показана рекомендуемая последовательность обработки на финальном проходе обеспечивающая минимизацию вибраций. ДГлубина ширины B Ширина глубины Обработка канавок и точение Обработка Т.- канавок плунжерным точением Рекомендации по применению инструмента WMT для обработки канавок Всегда применяйте соответствующую стратегию обработки. Рекомендуется выполнять обработку на максимально жестком оборудовании при надежном закреплении заготовки. Максимальную жесткость наладки обеспечивают цельные державки. По возможности они должны иметь для вас высший приоритет при выборе типа державки. В процессе замены пластин убедитесь что новая пластина надежно закреплена в гнезде державки. Никогда не затягивайте зажимной винт если пластина не установлена в гнездо. Вылет державки за пределы инструментального блока должен быть как можно меньше. Пластины должны резать как можно ближе к центру или немного выше. Время остановки пластины в основании канавки не должно превышать трех оборотов. Отправной точкой являются рекомендуемые скорости резания и подачи. Выполните необходимую коррекцию режимов для обеспечения оптимальной стойкости инструмента и хорошего стружкоотвода.
