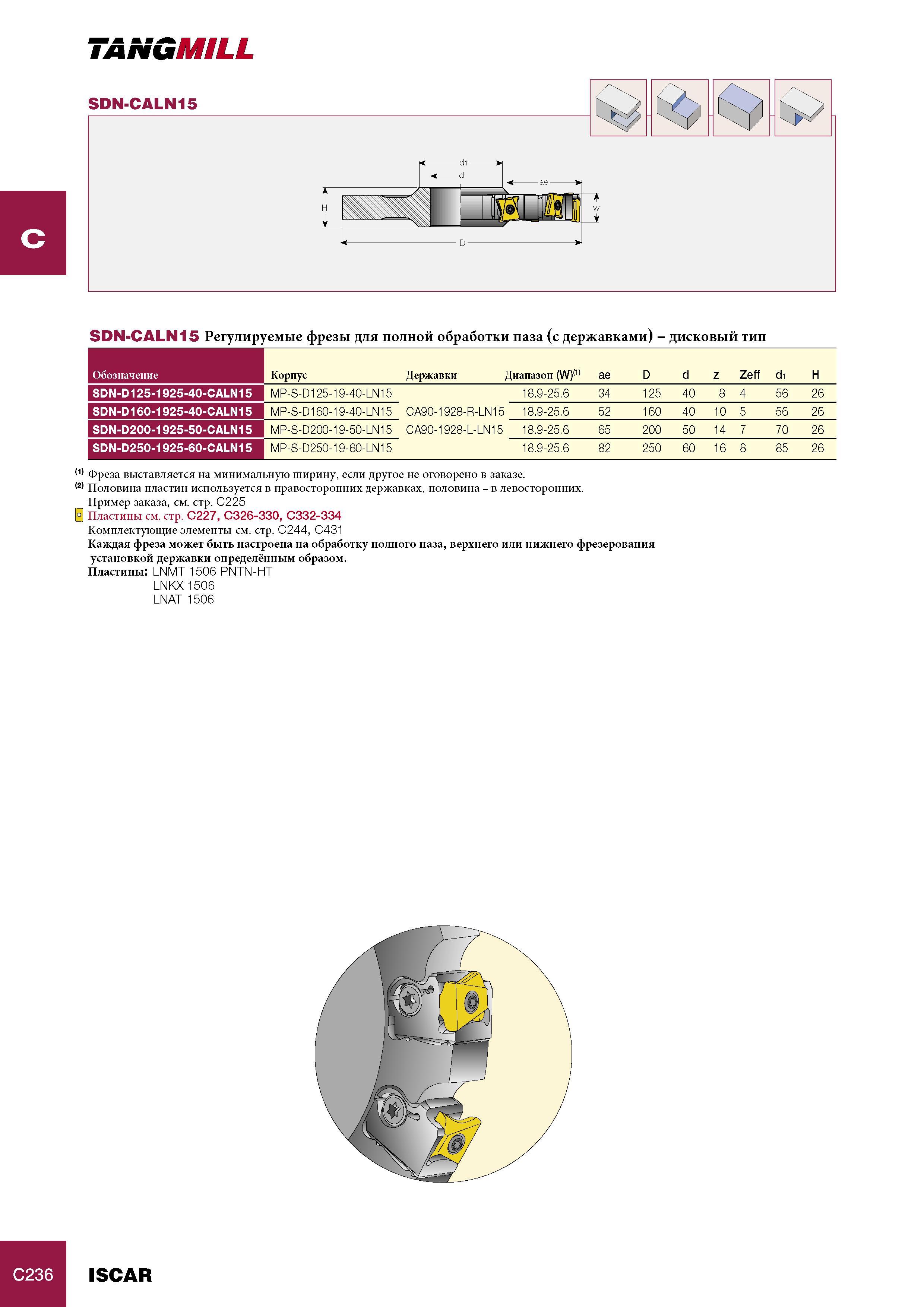

656 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.C236
Регулируемые фрезы Iscar для полной обработки паза (с державками) - дисковый тип TANGMILL SDN-CALN15 Обозначение Корпус Державки Диапазон (W)(1) ae D d z Zef Регулируемые фрезы Iscar для полной обработки паза (с державками) - дисковый тип TANGMILL SDN-CALN15 Обозначение Корпус Державки Диапазон (W)(1) ae D d z Zeff d1 H SDN-D125-1925-40-CALN15 MP-S-D125-19-40-LN15 18.9-25.6 34 125 40 8 4 56 26 SDN-D160-1925-40-CALN15 MP-S-D160-19-40-LN15 CA90-1928-R-LN15 18.9-25.6 52 160 40 10 5 56 26 SDN-D200-1925-50-CALN15 MP-S-D200-19-50-LN15 CA90-1928-L-LN15 18.9-25.6 65 200 50 14 7 70 26 SDN-D250-1925-60-CALN15 MP-S-D250-19-60-LN15 18.9-25.6 82 250 60 16 8 85 26 (1) Фреза выставляется на минимальную ширину, если другое не оговорено в заказе. (2) Половина пластин используется в правосторонних державках, половина - в левосторонних. Пример заказа, см. стр. C225 Пластины см. стр. C227, C326-330, C332-334 Комплектующие элементы см. стр. C244, C431 Каждая фреза может быть настроена на обработку полного паза, верхнего или нижнего фрезерования установкой державки определённым образом. Пластины LNMT 1506 PNTN-HT LNKX 1506 LNAT 1506 C236 ISCAR
