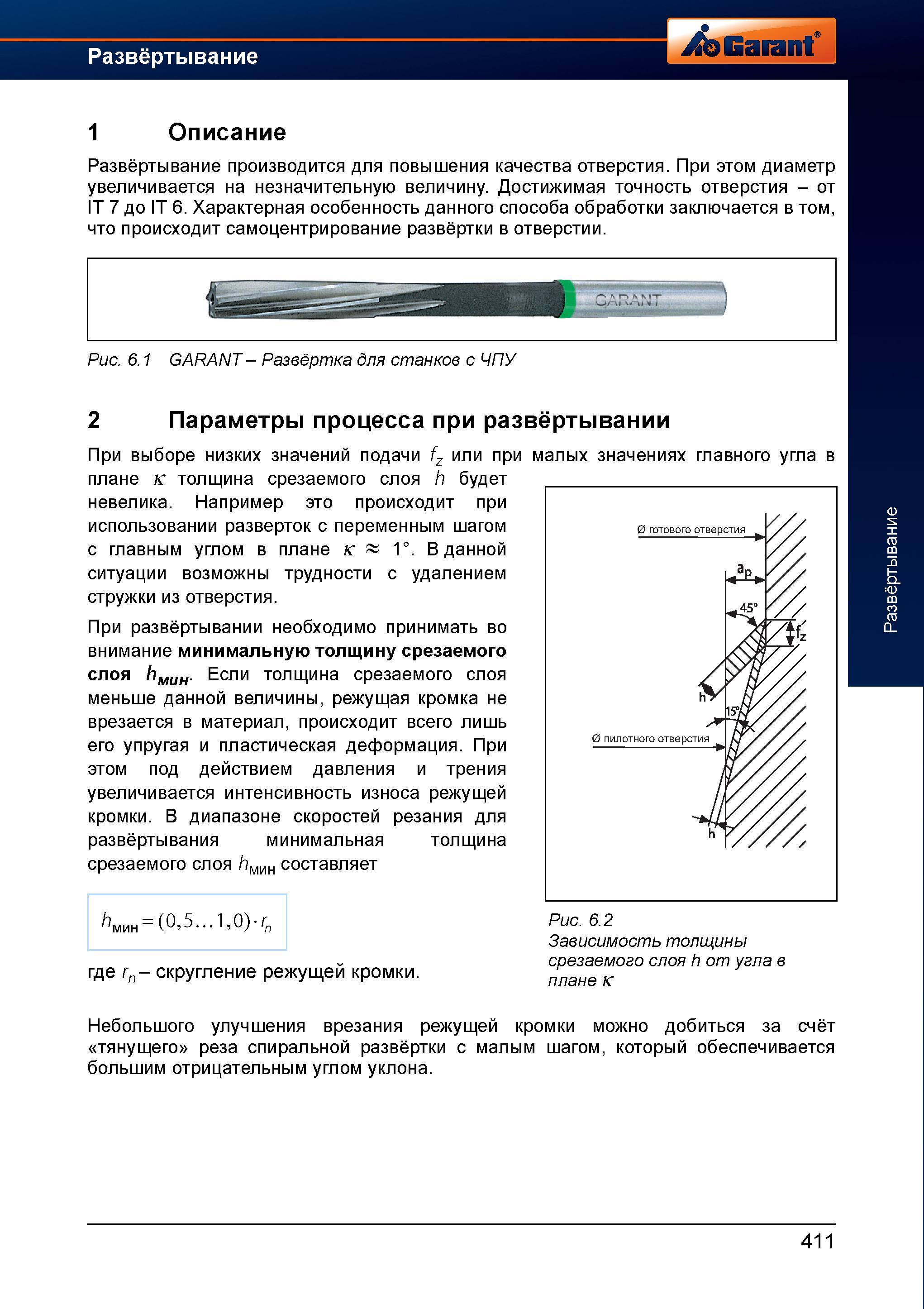

Развёртывание производится для повышения качества отверстия Достижимая точность отверстия от IT 7 до IT 6 . При этом диаметр увеличивается _ на незначительную величину Характерная особенность данного способа обработки заключается в том, что происходит самоцентрирование развёртки в отверстии. Рис. 6.1 GARANT - Развёртка для станков с ЧПУ 2 Параметры процесса при развёртывании При выборе низких значений подачи fz или при малых значениях главного угла в плане к толщина срезаемого слоя h будет невелика. Например это происходит при использовании разверток с переменным шагом с главным углом в плане к 1°. В данной ситуации возможны трудности с удалением стружки из отверстия. При развёртывании необходимо принимать во внимание минимальную толщину срезаемого слоя hMUH. Если толщина срезаемого слоя меньше данной величины, режущая кромка не врезается в материал, происходит всего лишь его упругая и пластическая деформация. При этом под действием давления и трения увеличивается интенсивность износа режущей кромки. В диапазоне скоростей резания для развёртывания минимальная толщина срезаемого слоя hмин составляет ин = (0, 5...1, о)-n где rn- скругление режущей кромки. Небольшого улучшения врезания режущей кромки можно добиться за счёт тянущего реза спиральной развёртки с малым шагом, который обеспечивается большим отрицательным углом уклона. Рис. 6.2 Зависимость толщины срезаемого слоя h от угла в плане к 411 Развёртывание 1 Описание
