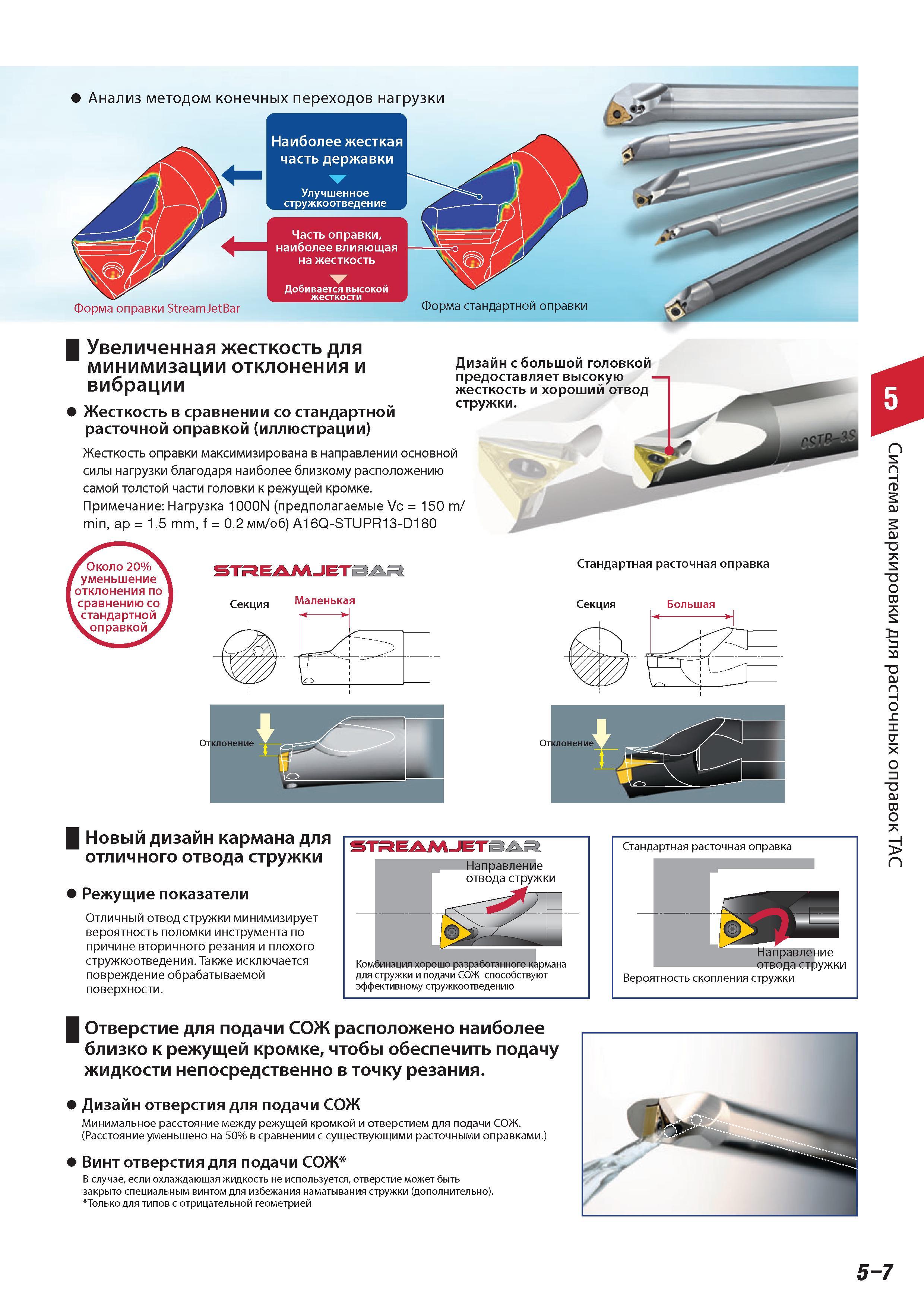

Расточные токарные резцы Tungaloy StremJetBar со сменными режущими пластинами Конструктивные особенности японского металлорежущего инструмента для растачивания Анализ методом конечных переходов нагрузки Наиболее жесткая часть державки Улучшенное стружкоотведение Часть оправки наиболее влияющая на жесткость Добивается высокой жесткости Форма оправки StreamJetBar Увеличенная жесткость для минимизации отклонения и вибрации Жесткость в сравнении со стандартной расточной оправкой (иллюстрации) Форма стандартной оправки Дизайн с большой головкой предоставляет высокую жесткость и хороший отвод стружки. Жесткость оправки максимизирована в направлении основной силы нагрузки благодаря наиболее близкому расположению самой толстой части головки к режущей кромке. Примечание Нагрузка 1000N (предполагаемые Vc 150 m/min ap 1.5 mm f 0.2 мм/об) A16Q-STUPR13-D180 Около 20% уменьшение f отклонения по сравнению со стандартной .оправкой ST EAMJET3Aa Стандартная расточная оправка Новый дизайн кармана для отличного отвода стружки Режущие показатели Отличный отвод стружки минимизирует вероятность поломки инструмента по причине вторичного резания и плохого стружкоотведения. Также исключается повреждение обрабатываемой поверхности. STREAMJETBARlA Направление отвода стружки Комбинация хорошо разработанного кармана для стружки и подачи СОЖ способствуют эффективному стружкоотведению Стандартная расточная оправка Направление отвода стружки Вероятность скопления стружки Отверстие для подачи СОЖ расположено наиболее близко к режущей кромке чтобы обеспечить подачу жидкости непосредственно в точку резания. Дизайн отверстия для подачи СОЖ Минимальное расстояние между режущей кромкой и отверстием для подачи СОЖ. (Расстояние уменьшено на 50% в сравнении с существующими расточными оправками.) Винт отверстия для подачи СОЖ В случае если охлаждающая жидкость не используется отверстие может быть закрыто специальным винтом для избежания наматывания стружки (дополнительно). Только для типов с отрицательной геометрией 5-7 Система маркировки для расточных оправок ТАС
