Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system SANDVIK COROMANT | Каталог SANDVIK COROMANT 2015 Комплектующие для инструмента (Всего 670 стр.) |
|||||

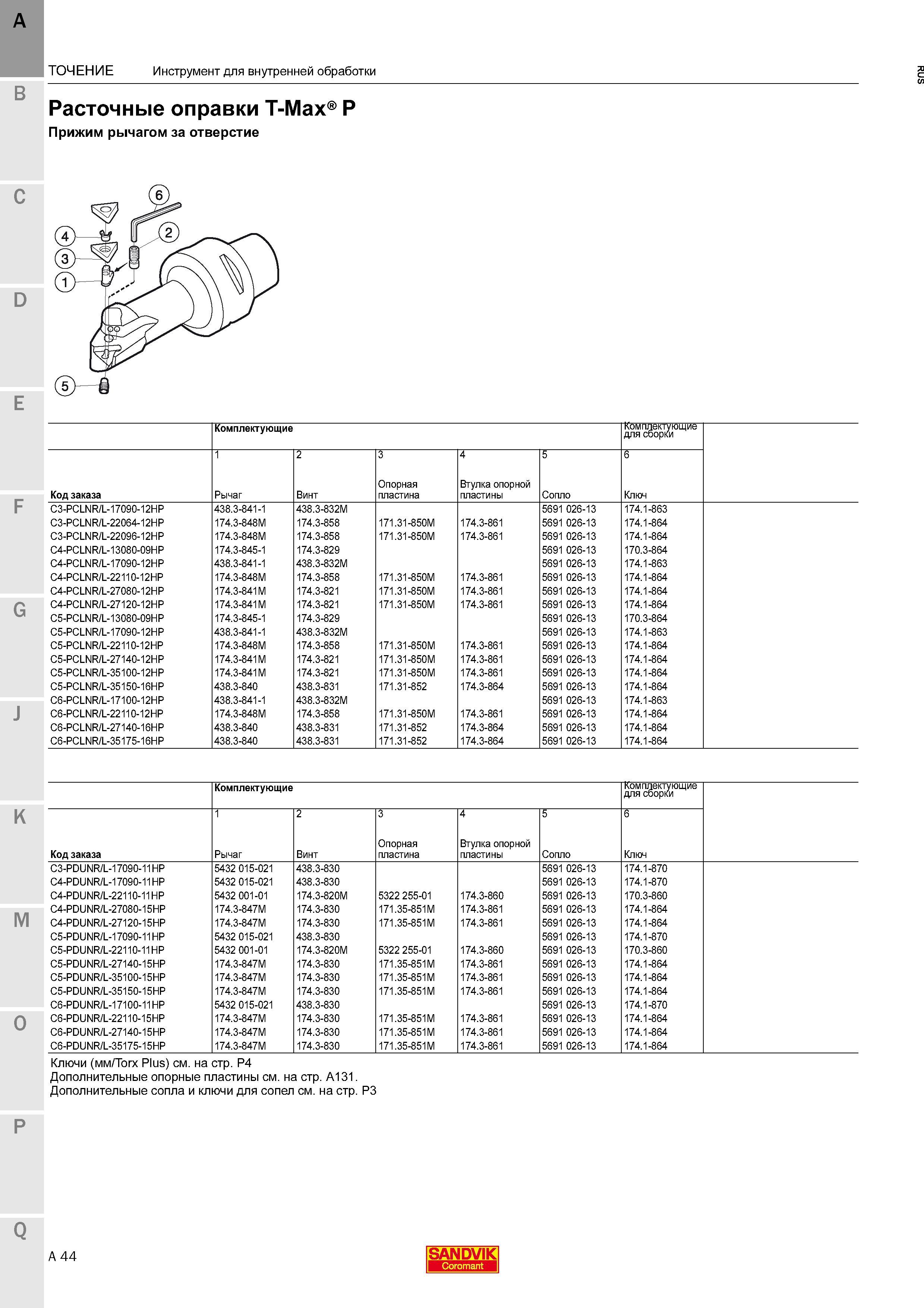

Расточные токарные резцы Sandvik T-Max P для внутренней обработки Современный режущий инструмент с режущими твердосплавными пластинами Схе58 Каталог SANDVIK COROMANT 2015 Комплектующие режущего инструмента и инструментальной оснастки Стр.A44 |
|||||
Расточные токарные резцы Sandvik T-Max P для внутренней обработки Современный режущий инструмент с режущими твердосплавными пластинами Схе Расточные токарные резцы Sandvik T-Max P для внутренней обработки Современный режущий инструмент с режущими твердосплавными пластинами Схема сборки ТОЧЕНИЕ Инструмент для внутренней обработки Расточные оправки T-Max P Прижим рычагом за отверстие Комплектующие Комплектующие для сборки 1 2 3 4 5 6 Код заказа Рычаг Винт Опорная пластина Втулка опорной пластины Сопло Ключ C3-PCLN R L- 17090-12HP 438.3-841-1 438.3-832M 5691 026-13 174.1-863 C3-PCLNR L-22064-12HP 174.3-848M 174.3-858 171.31-850M 174.3-861 5691 026-13 174.1-864 C3-PCLNR L-22096-12HP 174.3-848M 174.3-858 171.31-850M 174.3-861 5691 026-13 174.1-864 C4-PCLN R L- 13080-09HP 174.3-845-1 174.3-829 5691 026-13 170.3-864 C4-PCLN R L- 17090-12HP 438.3-841-1 438.3-832M 5691 026-13 174.1-863 C4-PCLNR L-22110-12HP 174.3-848M 174.3-858 171.31-850M 174.3-861 5691 026-13 174.1-864 C4-PCLN R L-27080-12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5691 026-13 174.1-864 C4-PCLNR L-27120-12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5691 026-13 174.1-864 C5-PCLN R L- 13080-09HP 174.3-845-1 174.3-829 5691 026-13 170.3-864 C5-PCLNR L-17090-12HP 438.3-841-1 438.3-832M 5691 026-13 174.1-863 C5-PCLNR L-22110-12HP 174.3-848M 174.3-858 171.31-850M 174.3-861 5691 026-13 174.1-864 C5-PCLNR L-27140-12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5691 026-13 174.1-864 C5-PCLNR L-35100-12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5691 026-13 174.1-864 C5-PCLNR L-35150-16HP 438.3-840 438.3-831 171.31-852 174.3-864 5691 026-13 174.1-864 C6-PCLNR L-17100-12HP 438.3-841-1 438.3-832M 5691 026-13 174.1-863 C6-PCLNR L-22110-12HP 174.3-848M 174.3-858 171.31-850M 174.3-861 5691 026-13 174.1-864 C6-PCLNR L-27140-16HP 438.3-840 438.3-831 171.31-852 174.3-864 5691 026-13 174.1-864 C6-PCLNR L-35175-16HP 438.3-840 438.3-831 171.31-852 174.3-864 5691 026-13 174.1-864 Комплектующие Комплектующие для сборки 1 2 3 4 5 6 Код заказа Рычаг Винт Опорная пластина Втулка опорной пластины Сопло Ключ C3-PDUNR L-17090-11HP 5432 015-021 438.3-830 5691 026-13 174.1-870 C4-PDUNR L-17090-11HP 5432 015-021 438.3-830 5691 026-13 174.1-870 C4-PDUNR L-22110-11HP 5432 001-01 174.3-820M 5322 255-01 174.3-860 5691 026-13 170.3-860 C4-PDUNR L-27080-15HP 174.3-847M 174.3-830 171.35-851M 174.3-861 5691 026-13 174.1-864 C4-PDUNR L-27120-15HP 174.3-847M 174.3-830 171.35-851M 174.3-861 5691 026-13 174.1-864 C5-PDUNR L-17090-11HP 5432 015-021 438.3-830 5691 026-13 174.1-870 C5-PDUNR L-22110-11HP 5432 001-01 174.3-820M 5322 255-01 174.3-860 5691 026-13 170.3-860 C5-PDUNR L-27140-15HP 174.3-847M 174.3-830 171.35-851M 174.3-861 5691 026-13 174.1-864 C5-PDUNR L-35100-15HP 174.3-847M 174.3-830 171.35-851M 174.3-861 5691 026-13 174.1-864 C5-PDUNR L-35150-15HP 174.3-847M 174.3-830 171.35-851M 174.3-861 5691 026-13 174.1-864 C6-PDUNR L-17100-11HP 5432 015-021 438.3-830 5691 026-13 174.1-870 C6-PDUNR L-22110-15HP 174.3-847M 174.3-830 171.35-851M 174.3-861 5691 026-13 174.1-864 C6-PDUNR L-27140-15HP 174.3-847M 174.3-830 171.35-851M 174.3-861 5691 026-13 174.1-864 C6-PDUNR L-35175-15HP 174.3-847M 174.3-830 171.35-851M 174.3-861 5691 026-13 174.1-864 K O M Ключи (мм Torx Plus) см. на стр. P4 Дополнительные опорные пластины см. на стр. A131. Дополнительные сопла и ключи для сопел см. на стр. P3 A 44 SANDVIK |
|||||
