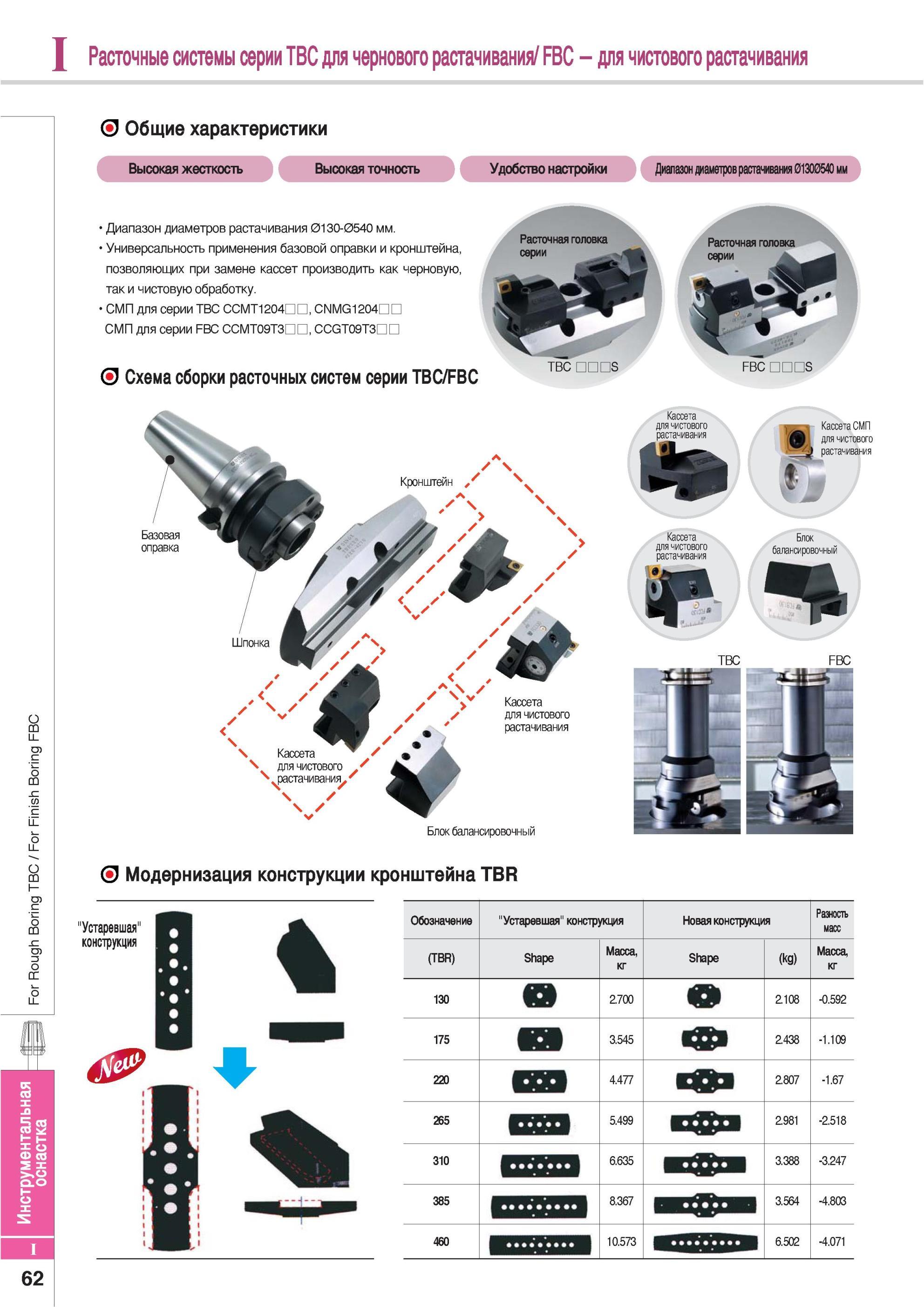

Расточные системы Korloy серии TBC для чернового растачивания FBC для чистового растачивания Общие характеристики Высокая жесткость Высокая точность Удобство настройки Диапазон диаметров растачивания 01300540 мм Диапазон диаметров растачивания 0130-0540 мм. Универсальность применения базовой оправки и кронштейна позволяющих при замене кассет производить как черновую так и чистовую обработку. СМП для серии ТВС ССМТ1204ПП CNMG1204DСМП для серии FBC ССМТ09ТЗПП CCGT09T3DD <3 Схема сборки расточных систем серии TBC/FBC Расточная головка серии Расточная головка серии TBC S Кассета СМП ЦЦ для чистового растачивания Блок балансировочный Модернизация конструкции кронштейна TBR 'Устаревшая" конструкция Обозначение "Устаревшая" конструкция Новая конструкция Разность масс (TBR) Shape Масса кг Shape (kg) Масса кг 130 в 2.700 2.108 -0.592 175 3.545 2.438 -1.109 220 4.477 № 2.807 -1.67 265 5.499 в№ 2.981 -2.518 310 6.635 bSb 3.388 -3.247 385 ПНИЩ 8.367 фв 3.564 -4.803 460 10.573 6.502 -4.071 Базовая оправка Кронштейн Кассета для чистового ‘эастачивани Шпонка Кассета для чистового растачивания Кассета для чистового растачивания Блок балансировочный Кассета для чистового растачивания TBC FBC Инструментальная оснастка
