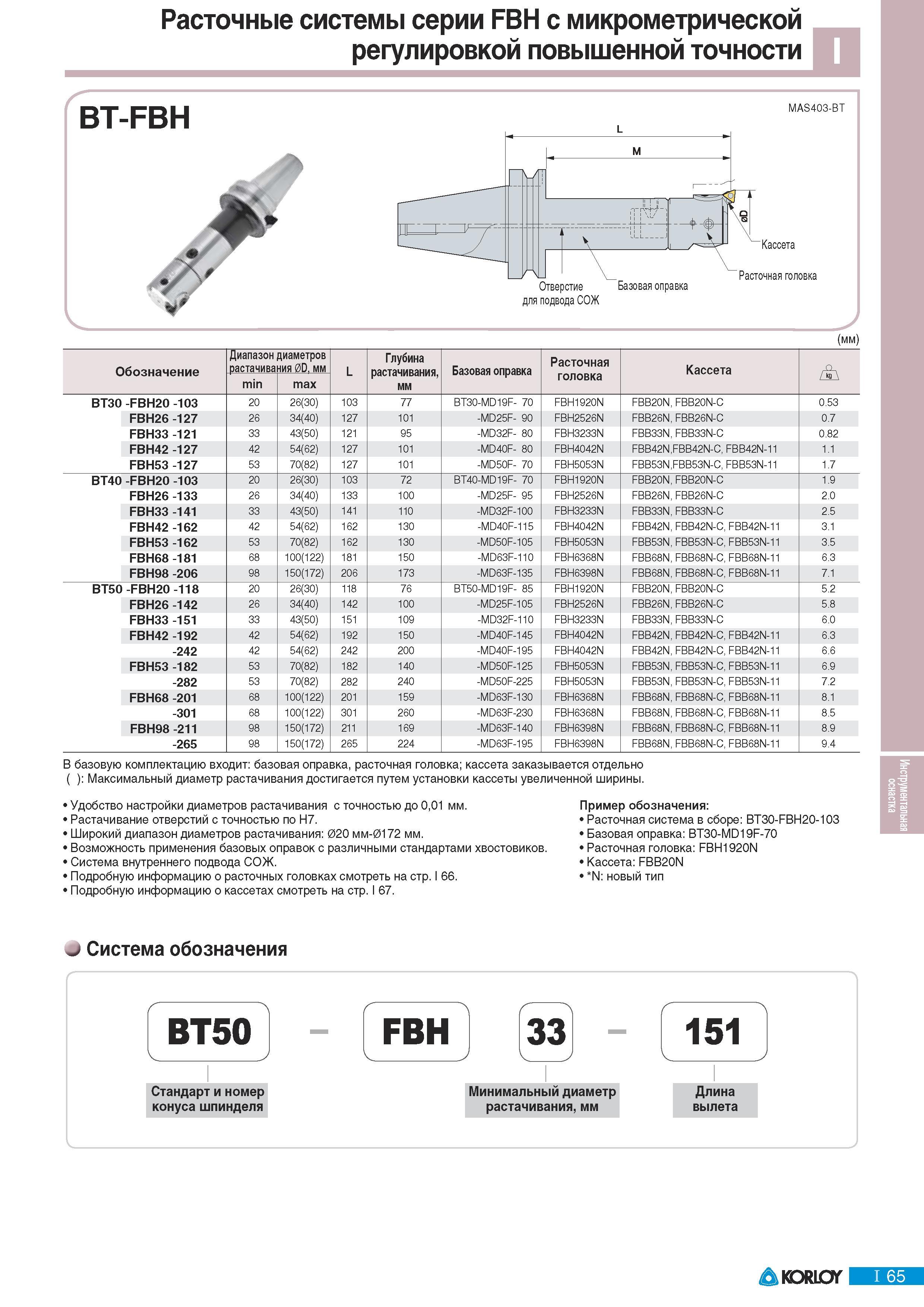

Расточные системы Korloy серии FBH с микрометрической регулировкой повышенной точности BT-FBH MAS403-BT для подвода СОЖ (мм) Обозначение Диапазон растачива

Расточные системы Korloy серии FBH с микрометрической регулировкой повышенной точности BT-FBH MAS403-BT для подвода СОЖ (мм) Обозначение Диапазон растачива диаметров ния 0D мм L Глубина растачивания мм Базовая оправка Расточная головка Кассета ZjkaZx min max BT30 -FBH20 -103 20 26(30) 103 77 BT30-MD19F- 70 FBH1920N FBB20N FBB20N-C 0.53 FBH26 -127 26 34(40) 127 101 -MD25F- 90 FBH2526N FBB26N FBB26N-C 0.7 FBH33 -121 33 43(50) 121 95 -MD32F- 80 FBH3233N FBB33N FBB33N-C 0.82 FBH42 -127 42 54(62) 127 101 -MD40F- 80 FBH4042N FBB42NFBB42N-C FBB42N-11 1.1 FBH53 -127 53 70(82) 127 101 -MD50F- 70 FBH5053N FBB53NFBB53N-C FBB53N-11 1.7 BT40 -FBH20 -103 20 26(30) 103 72 BT40-MD19F- 70 FBH1920N FBB20N FBB20N-C 1.9 FBH26 -133 26 34(40) 133 100 -MD25F- 95 FBH2526N FBB26N FBB26N-C 2.0 FBH33 -141 33 43(50) 141 110 -MD32F-100 FBH3233N FBB33N FBB33N-C 2.5 FBH42 -162 42 54(62) 162 130 -MD40F-115 FBH4042N FBB42N FBB42N-C FBB42N-11 3.1 FBH53 -162 53 70(82) 162 130 -MD50F-105 FBH5053N FBB53N FBB53N-C FBB53N-11 3.5 FBH68 -181 68 100(122) 181 150 -MD63F-110 FBH6368N FBB68N FBB68N-C FBB68N-11 6.3 FBH98 -206 98 150(172) 206 173 -MD63F-135 FBH6398N FBB68N FBB68N-C FBB68N-11 7.1 BT50 -FBH20 -118 20 26(30) 118 76 BT50-MD19F- 85 FBH1920N FBB20N FBB20N-C 5.2 FBH26 -142 26 34(40) 142 100 -MD25F-105 FBH2526N FBB26N FBB26N-C 5.8 FBH33 -151 33 43(50) 151 109 -MD32F-110 FBH3233N FBB33N FBB33N-C 6.0 FBH42 -192 42 54(62) 192 150 -MD40F-145 FBH4042N FBB42N FBB42N-C FBB42N-11 6.3 -242 42 54(62) 242 200 -MD40F-195 FBH4042N FBB42N FBB42N-C FBB42N-11 6.6 FBH53 -182 53 70(82) 182 140 -MD50F-125 FBH5053N FBB53N FBB53N-C FBB53N-11 6.9 -282 53 70(82) 282 240 -MD50F-225 FBH5053N FBB53N FBB53N-C FBB53N-11 7.2 FBH68 -201 68 100(122) 201 159 -MD63F-130 FBH6368N FBB68N FBB68N-C FBB68N-11 8.1 -301 68 100(122) 301 260 -MD63F-230 FBH6368N FBB68N FBB68N-C FBB68N-11 8.5 FBH98 -211 98 150(172) 211 169 -MD63F-140 FBH6398N FBB68N FBB68N-C FBB68N-11 8.9 -265 98 150(172) 265 224 -MD63F-195 FBH6398N FBB68N FBB68N-C FBB68N-11 9.4 В базовую комплектацию входит базовая оправка расточная головка; кассета заказывается отдельно Максимальный диаметр растачивания достигается путем установки кассеты увеличенной ширины. Удобствонастройкидиаметроврастачивания сточностьюдо001 мм. Растачивание отверстий с точностью по Н7. Широкий диапазон диаметров растачивания 020 мм-0172 мм. Возможность применения базовых оправок с различными стандартами хвостовиков. Система внутреннего подвода СОЖ. Подробную информацию о расточных головках 66. Подробную информацию о кассетах 67. Пример обозначения Расточная система в сборе BT30-FBH20-103 Базовая оправка BT30-MD19F-70 Расточная головка FBH1920N Кассета FBB20N N новый тип Система обозначения ВТ50 FBH 33 151 Стандарт и номер конуса шпинделя Минимальный диаметр растачивания мм Длина вылета KORLOY 65 Инструментальная оснастка
