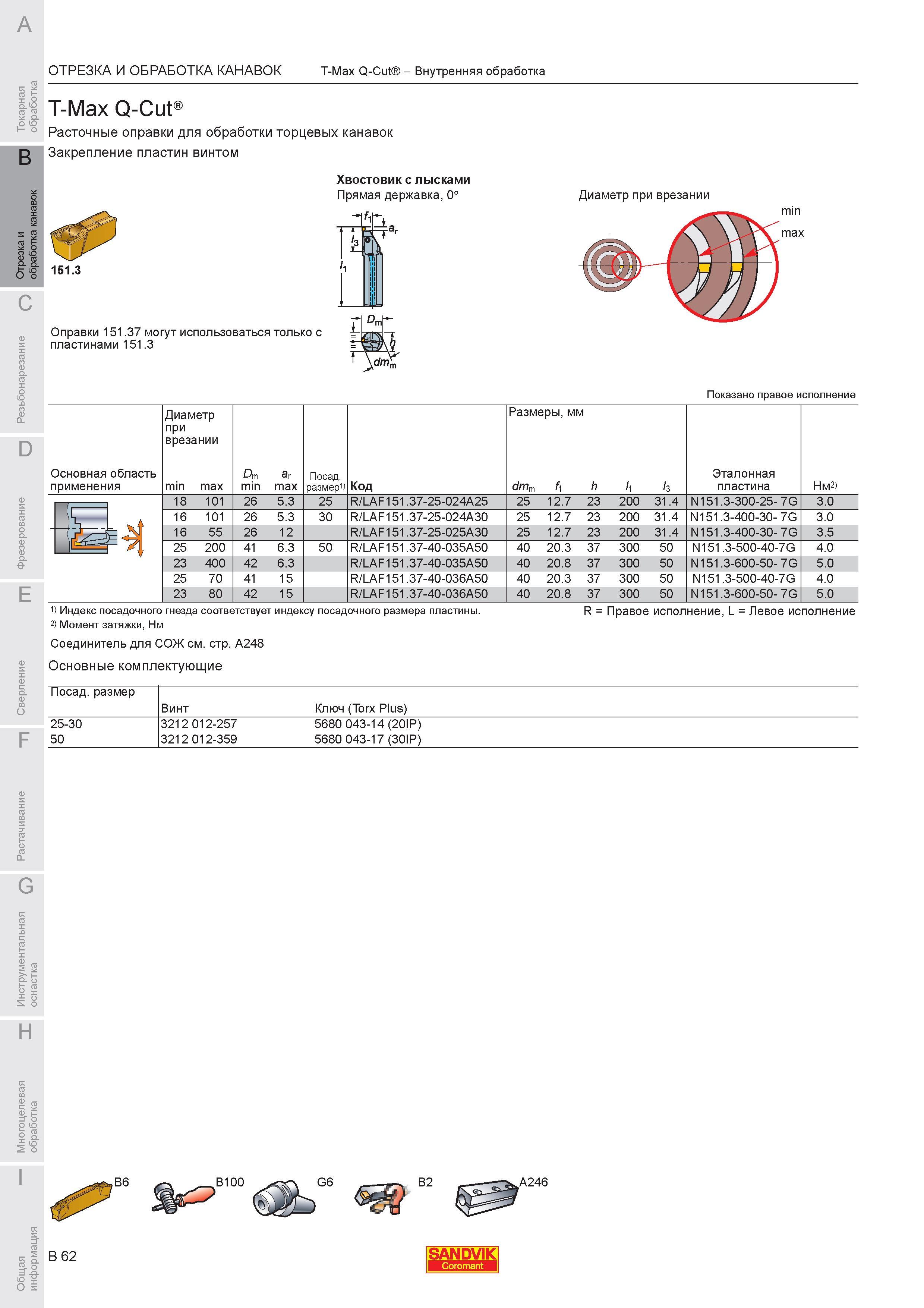

Расточные оправки Sandvik для обработки торцевых канавок Закрепление пластин винтом Хвостовик с лысками Прямая державка Диаметр при врезании 151.3 Оправки 151.37 могут использоваться только с пластинами 151.3 Показано правое исполнение Диаметр при врезании min max Dm min ar max Посадочный размер Код Размеры мм dmm fi h i 3 Эталонная пластина Нм ОТРЕЗКА И ОБРАБОТКА КАНАВОК T-Max Q-Cut Внутренняя обработка рб аа B C T-Max Q-Cut 18 101 26 5.3 25 R/LAF151.37-25-024A25 25 12.7 23 200 31.4 N151.3-300-25- 7G 3.0 16 101 26 5.3 30 R/LAF151.37-25-024A30 25 12.7 23 200 31.4 N151.3-400-30- 7G 3.0 16 55 26 12 R/LAF151.37-25-025A30 25 12.7 23 200 31.4 N151.3-400-30- 7G 3.5 25 200 41 6.3 50 R/LAF151.37-40-035A50 40 20.3 37 300 50 N151.3-500-40-7G 4.0 23 400 42 6.3 R/LAF151.37-40-035A50 40 20.8 37 300 50 N151.3-600-50- 7G 5.0 25 70 41 15 R/LAF151.37-40-036A50 40 20.3 37 300 50 N151.3-500-40-7G 4.0 23 80 42 15 R/LAF151.37-40-036A50 40 20.8 37 300 50 N151.3-600-50- 7G 5.0 D Основная область применения E 1) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 2) Момент затяжки Нм Соединитель для СОЖ см. стр. A248 Основные комплектующие R Правое исполнение L Левое исполнение Посадочный размер Винт Ключ (Torx Plus) 25-30 3212 012-257 5680 043-14 (20IP) 50 3212 012-359 5680 043-17 (30IP) F G H
