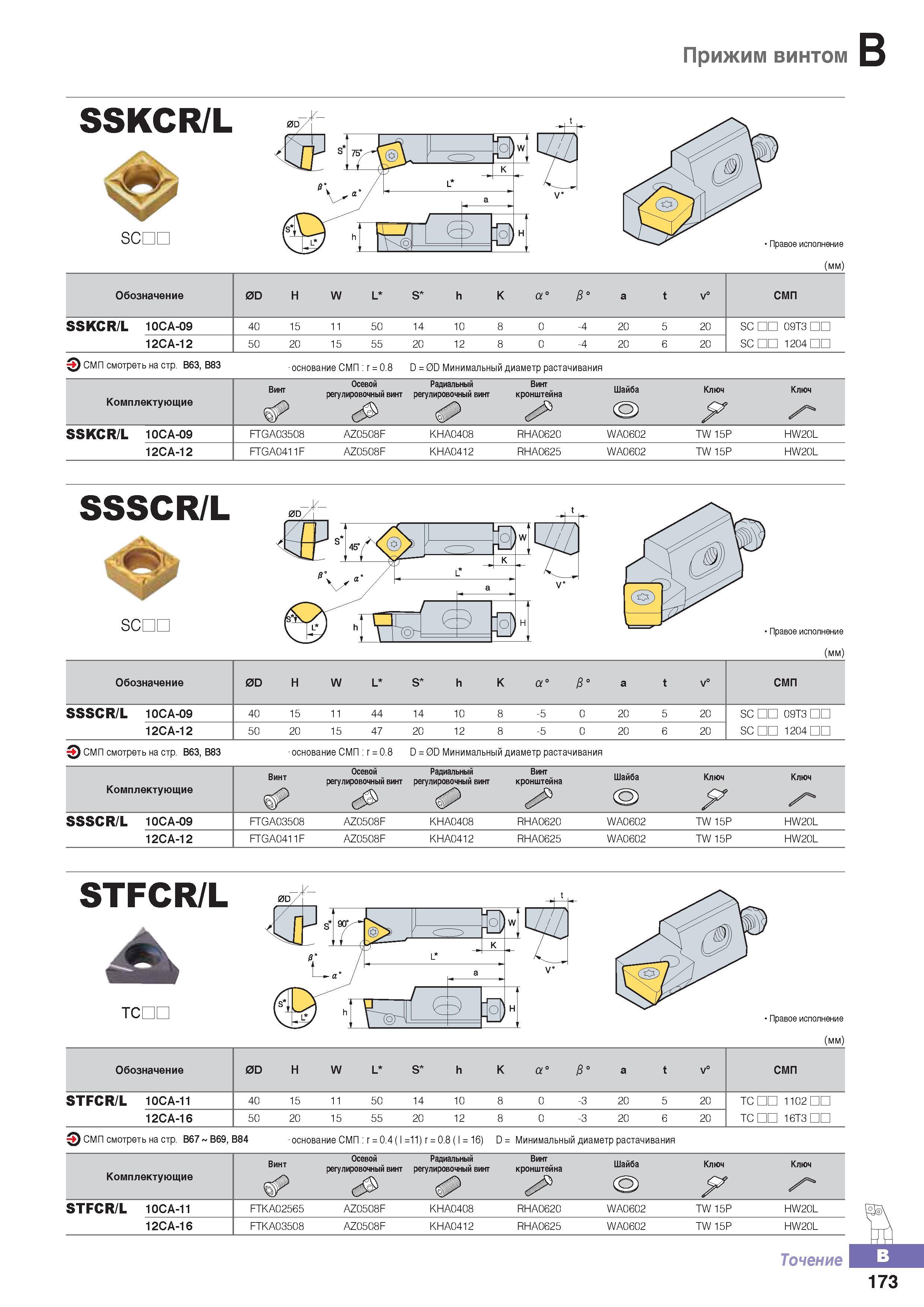

Расточные кассеты Korloy SSKCR/L со сменными режущими твердосплавными пластинами Прижим винтом Обозначение

Расточные кассеты Korloy SSKCR/L со сменными режущими твердосплавными пластинами Прижим винтом Обозначение

Расточные кассеты Korloy SSKCR/L со сменными режущими твердосплавными пластинами Прижим винтом Обозначение _ Минимальный диаметр растачивания Комплектующие Винт Осевой регулировочный винт Радиальный регулировочный винт Винт кронштейна Шайба Ключ р Ключ SSKCR/L 10СА-09 FTGA03508 AZ0508F KHA0408 RHA0620 WA0602 TW15P HW20L 12СА-12 FTGA0411F AZ0508F KHA0412 RHA0625 WA0602 TW 15P HW20L SSSCR/L scnc Обозначение 0D Н W L S h К а0 £° a t v° СМП SSSCR/L 10СА-09 40 15 11 44 14 10 8 -5 0 20 5 20 SC 09T3 12СА-12 50 20 15 47 20 12 8 -5 0 20 6 20 SC 1204 СМП смотреть на стр. В63, В83 основание СМП :г = 0.8 D = Минимальный диаметр растачивания Комплектующие Винт Осевой регулировочный винт Радиальный регулировочный винт Винт кронштейна Шайба Ключ Ключ у SSSCR/L 10СА-09 FTGA03508 AZ0508F KHA0408 RHA0620 WA0602 TW 15P HW20L 12СА-12 FTGA0411F AZ0508F KHA0412 RHA0625 WA0602 TW 15P HW20L STFCR/L A TCDC Правое исполнение (мм) Обозначение 0D Н W L S h К а0 £° a t v° СМП STFCR/L 10СА-11 5 0 11 50 14 10 8 0 -3 20 5 20 TC 1102 12СА-16 50 20 15 55 20 12 8 0 -3 20 6 20 TC 16T3 СМПсмотретьнастр. В67' -В69.В84 основаниеСМП:г = 0.4(1 =11) = 0.8(1 = 16) D = Минимальный диаметр растачивания Комплектующие Винт Осевой регулировочный винт Радиальный регулировочный винт Винт кронштейна Шайба Ключ Ключ S' STFCR/L 10СА-11 FTKA02565 AZ0508F KHA0408 RHA0620 WA0602 TW 15P HW20L 12СА-16 FTKA03508 AZ0508F KHA0412 RHA0625 WA0602 TW 15P HW20L Точение 173 0D Н W L S h К а0 a t v° СМП SSKCR/L ЮСА-09 40 15 11 50 14 10 8 0 -4 20 5 20 SC 09T3 12СА-12 50 20 15 55 20 12 8 0 -4 20 6 20 SC 1204 СМП смотреть на стр. В63, В83 основание СМП :г = 0.8 D =
