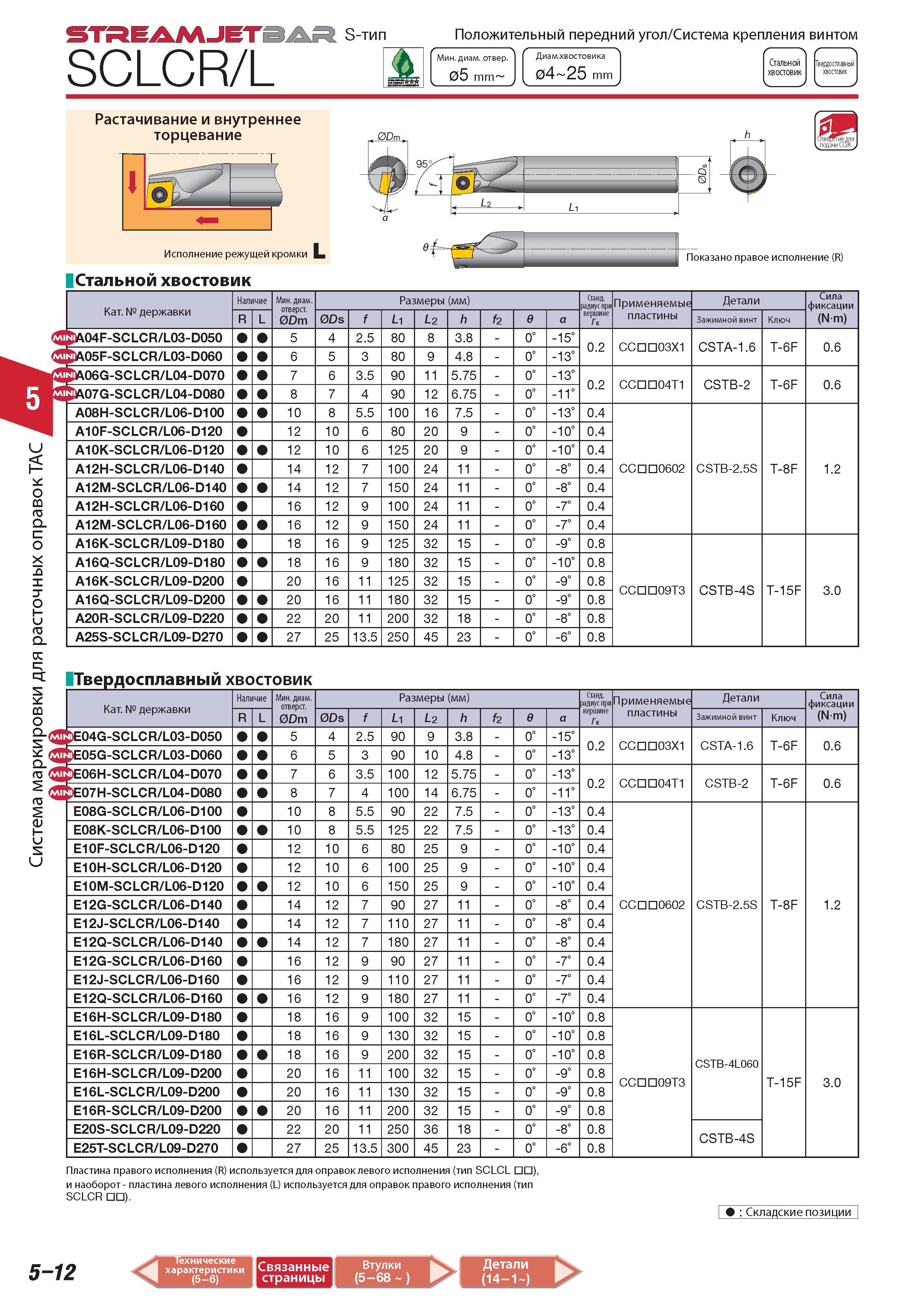

Расточной токарный инструмент Tungaloy Система маркировки для расточных оправок STREAMJETBAR S-тип SCLCR/L к Положительный передний угол Система крепления

Расточной токарный инструмент Tungaloy Система маркировки для расточных оправок STREAMJETBAR S-тип SCLCR/L к Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 05 mm Диаметр хвостовика 04 25 mm Стальной хвостовик Твердосплавный хвостовик 0Dm. Исполнение режущей к Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине r Применяемые пластины Детали Сила фиксации R/L Ds f Li L2 h f2 в a Зажимной винт Ключ (Nm) &A04F-SCLCR L03-D050 5 4 2.5 80 8 3.8 - 0 -15 0.2 CCDD03X1 CSTA-1.6 T-6F 0.6 &A05F-SCLCR L03-D060 6 5 3 80 9 4.8 - 0 -13 &A06G-SCLCR L04-D070 7 6 3.5 90 11 5.75 - 0 -13 0.2 CCDD04T1 CSTB-2 T-6F 0.6 &A07G-SCLCR L04-D080 8 7 4 90 12 6.75 - 0 -11 A08H-SCLCR L06-D100 10 8 5.5 100 16 7.5 - 0 -13 0.4 CC 000602 CSTB-2.5S T-8F 1.2 A10F-SCLCR L06-D120 12 10 6 80 20 9 - 0 -10 0.4 A10K-SCLCR L06-D120 12 10 6 125 20 9 - 0 -10 0.4 A12H-SCLCR L06-D140 14 12 7 100 24 11 - 0 -8 0.4 A12M-SCLCR L06-D140 14 12 7 150 24 11 - 0 -8 0.4 A12H-SCLCR L06-D160 16 12 9 100 24 11 - 0 -7 0.4 A12M-SCLCR L06-D160 16 12 9 150 24 11 - 0 -7 0.4 A16K-SCLCR L09-D180 18 16 9 125 32 15 - 0 -9 0.8 CCDD09T3 CSTB-4S T-15F 3.0 A16Q-SCLCR L09-D180 18 16 9 180 32 15 - 0 -10 0.8 A16K-SCLCR L09-D200 20 16 11 125 32 15 - 0 -9 0.8 A16Q-SCLCR L09-D200 20 16 11 180 32 15 - 0 -9 0.8 A20R-SCLCR L09-D220 22 20 11 200 32 18 - 0 -8 0.8 A25S-SCLCR L09-D270 27 25 13.5 250 45 23 - 0 -6 0.8 Твердосплавный хвостовик Категория державки Наличие R/L Минимальный диаметр отверстия Dm Размеры (мм) Ds f L2 Стандартный радиус при вершине Применяемые пластины Детали Зажимной винт Ключ Сила фиксации (Nm) flSE04G-SCLCR L03-D050 5 4 2.5 90 3.8 0 flEE05G-SCLCR L03-D060 90 10 4.8 0 -15 -13 0.2 CCDD03X1 CSTA-1.6 T-6F 0.6 (flEE06H-SCLCR L04-D070 3.5 100 12 5.75 (fl E07H-SCLCR L04-D080 100 14 6.75 -13 -11 0.2 CCDD04T1 CSTB-2 T-6F 0.6 E08G-SCLCR L06-D100 10 5.5 90 22 7.5 -13 E08K-SCLCR L06-D100 10 5.5 125 22 7.5 -13 E10F-SCLCR L06-D120 12 10 80 25 -10 E10H-SCLCR L06-D120 12 10 100 25 0 -10 E10M-SCLCR L06-D120 12 10 150 25 0 -10 E12G-SCLCR L06-D140 14 12 90 27 E12J-SCLCR L06-D140 14 12 110 27 E12Q-SCLCR L06-D140 14 12 180 27 E12G-SCLCR L06-D160 16 12 90 27 E12J-SCLCR L06-D160 16 12 110 27 E12Q-SCLCR L06-D160 16 12 180 27 0 0 0 CCDD0602 CSTB-2.5S T-8F 1.2 E16H-SCLCR L09-D180 16 100 32 15 -10 E16L-SCLCR L09-D180 16 130 32 15 -10 E16R-SCLCR L09-D180 16 200 32 15 0 -10 E16H-SCLCR L09-D200 20 16 11 100 32 15 0 -9 CSTB-4L060 E16L-SCLCR L09-D200 20 16 11 130 32 15 0 -9 CCDD09T3 T-15F 3.0 E16R-SCLCR L09-D200 20 16 11 200 32 15 0 -9 E20S-SCLCR L09-D220 22 20 11 250 36 18 0 E25T-SCLCR L09-D270 27 25 13.5 300 45 23 CSTB-4S Пластина правого исполнения (R) используется для оправок левого исполнения (тип SCLCL ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип SCLCR ). Складские позиции 5-12 Связанные страницы Втулки Детали 1 4 (5-68 ) (14 1 ) h 9 6 5 3 7 6 0 8 7 4 0 8 0 8 0 6 9 0 6 9 6 9 7 1 7 1 7 1 1 9 1 9 0 1 9 0 9 0 9 0 9 0
