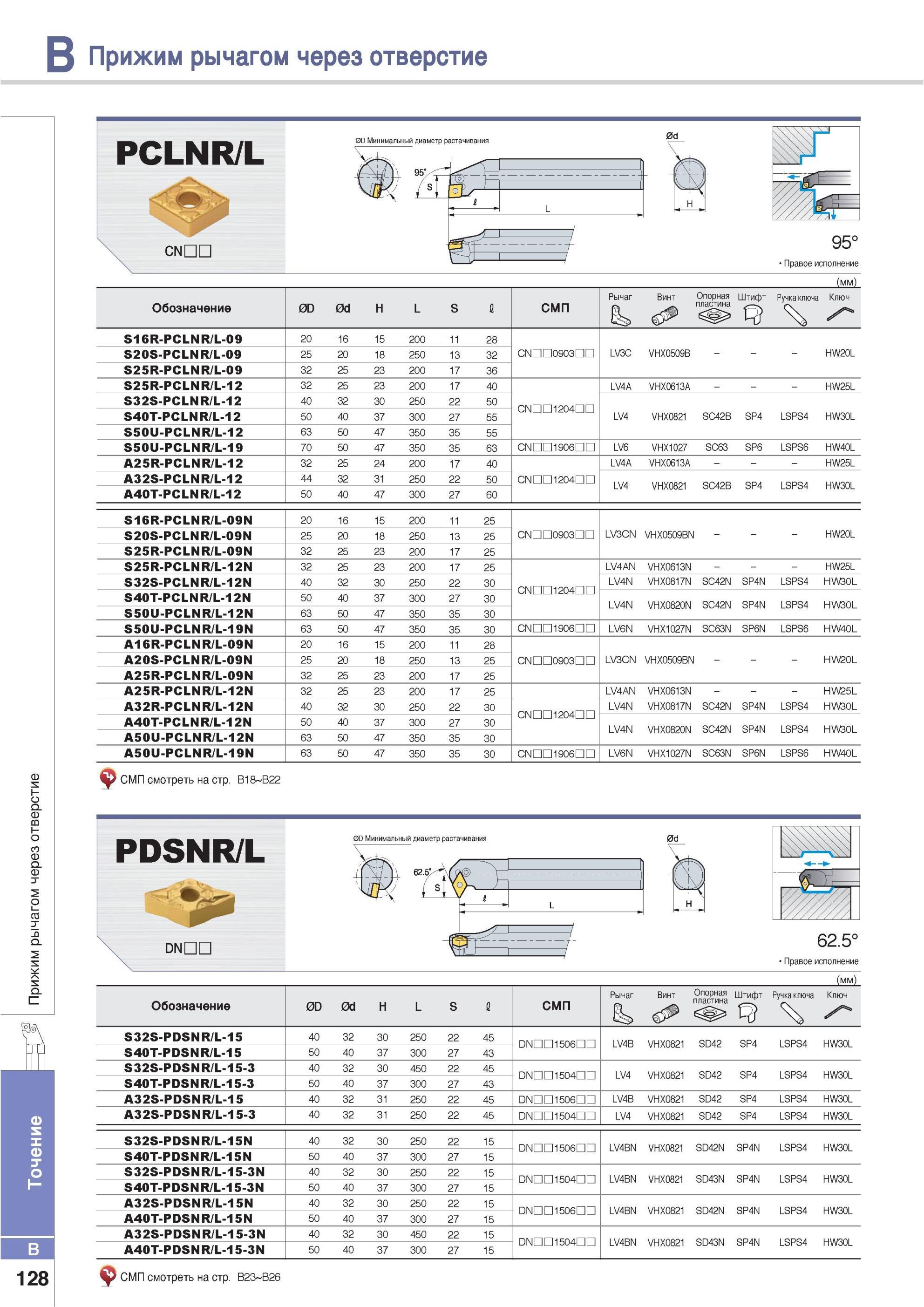

Расточная токарная державка Korloy со сменными режущими твердосплавными пластинами Прижим рычагом через отверстие PCLNR/L Минимальный диаметр растачивания

Расточная токарная державка Korloy со сменными режущими твердосплавными пластинами Прижим рычагом через отверстие PCLNR/L Минимальный диаметр растачивания Правое исполнение Обозначение 0D 0d H L S 1 СМП Рычаг S Винт 6 Опорная плагина Штифт Ручка ключа Ключ S16R-PCLNR/L-09 20 16 15 200 11 28 S20S-PCLNR/L-09 25 20 18 250 13 32 CN 000903 LV3C VHX0509B HW20L S25R-PCLNR/L-09 32 25 23 200 17 36 S25R-PCLNR/L-12 32 25 23 200 17 40 LV4A VHX0613A HW25L S32S-PCLNR/L-12 40 32 30 250 22 50 CNaD1204lIO S40T-PCLNR/L-12 50 40 37 300 27 55 LV4 VHX0821 SC42B SP4 LSPS4 HW30L S50U-PCLNR/L-12 63 50 47 350 35 55 S50U-PCLNR/L-19 70 50 47 350 35 63 CNaa1906nn LV6 VHX1027 SC63 SP6 LSPS6 HW40L A25R-PCLNR/L-12 32 25 24 200 17 40 LV4A VHX0613A HW25L A32S-PCLNR/L-12 44 32 31 250 22 50 CNDn1204nn LV4 VHX0821 SC42B SP4 LSPS4 HW30L A40T-PCLNR/L-12 50 40 47 300 27 60 S16R-PCLNR/L-09N 20 16 15 200 11 25 S20S-PCLNR/L-09N 25 20 18 250 13 25 CN 000903 LV3CN VHX0509BN HW20L S25R-PCLNR/L-09N 32 25 23 200 17 25 S25R-PCLNR/L-12N 32 25 23 200 17 25 LV4AN VHX0613N HW25L S32S-PCLNR/L-12N 40 32 30 250 22 30 CNIHn1204nn LV4N VHX0817N SC42N SP4N LSPS4 HW30L S40T-PCLNR/L-12N 50 40 37 300 27 30 LV4N VHX0820N SC42N SP4N LSPS4 HW30L S50U-PCLNR/L-12N 63 50 47 350 35 30 S50U-PCLNR/L-19N 63 50 47 350 35 30 CNnra906na LV6N VHX1027N SC63N SP6N LSPS6 HW40L A16R-PCLNR/L-09N 20 16 15 200 11 28 A20S-PCLNR/L-09N 25 20 18 250 13 25 CN 000903 LV3CN VHX0509BN HW20L A25R-PCLNR/L-09N 32 25 23 200 17 25 A25R-PCLNR/L-12N 32 25 23 200 17 25 LV4AN VHX0613N HW25L A32R-PCLNR/L-12N 40 32 30 250 22 30 CNIHn1204nn LV4N VHX0817N SC42N SP4N LSPS4 HW30L A40T-PCLNR/L-12N 50 40 37 300 27 30 LV4N VHX0820N SC42N SP4N LSPS4 HW30L A50U-PCLNR/L-12N 63 50 47 350 35 30 A50U-PCLNR/L-19N 63 50 47 350 35 30 CNnra906na LV6N VHX1027N SC63N SP6N LSPS6 HW40L СМП PDSNR/L 0D Минимальный диаметр растачивания DNQD 62.5° Правое исполнение Обозначение 0D 0d H L S fi СМП Рычаг Is Винт Опорная пластина Штифт Ручка ключа Ключ S32S- PDSNR/L 15 40 32 30 250 22 45 N 150600 LV4B VHX0821 SD42 SP4 LSPS4 HW30L S40T- PDSNR/L 15 50 40 37 300 27 43 S32S- PDSNR/L 15-3 40 32 30 450 22 45 DNaa1504an LV4 VHX0821 SD42 SP4 LSPS4 HW30L S40T- PDSNR/L 15-3 50 40 37 300 27 43 A32S PDSNR/L 15 40 32 31 250 22 45 DNan1506lHn LV4B VHX0821 SD42 SP4 LSPS4 HW30L A32S PDSNR/L 15-3 40 32 31 250 22 45 DNan1504lHn LV4 VHX0821 SD42 SP4 LSPS4 HW30L S32S- PDSNR/L 15N 40 32 30 250 22 15 DNDn1506nn LV4BN VHX0821 SD42N SP4N LSPS4 HW30L S40T- PDSNR/L 15N 50 40 37 300 27 15 S32S- PDSNR/L 15-3N 40 32 30 250 22 15 DNDn1504nn LV4BN VHX0821 SD43N SP4N LSPS4 HW30L S40T- PDSNR/L 15-3N 50 40 37 300 27 15 A32S PDSNR/L 15N 40 32 30 250 22 15 DNDn1506nn LV4BN VHX0821 SD42N SP4N LSPS4 HW30L A40T- PDSNR/L 15N 50 40 37 300 27 15 A32S PDSNR/L 15-3N 40 32 30 450 22 15 DNDn1504nn LV4BN VHX0821 SD43N SP4N LSPS4 HW30L A40T- PDSNR/L 15-3N 50 40 37 300 27 15 128 СМП смотреть на стр. B23 B26 B
