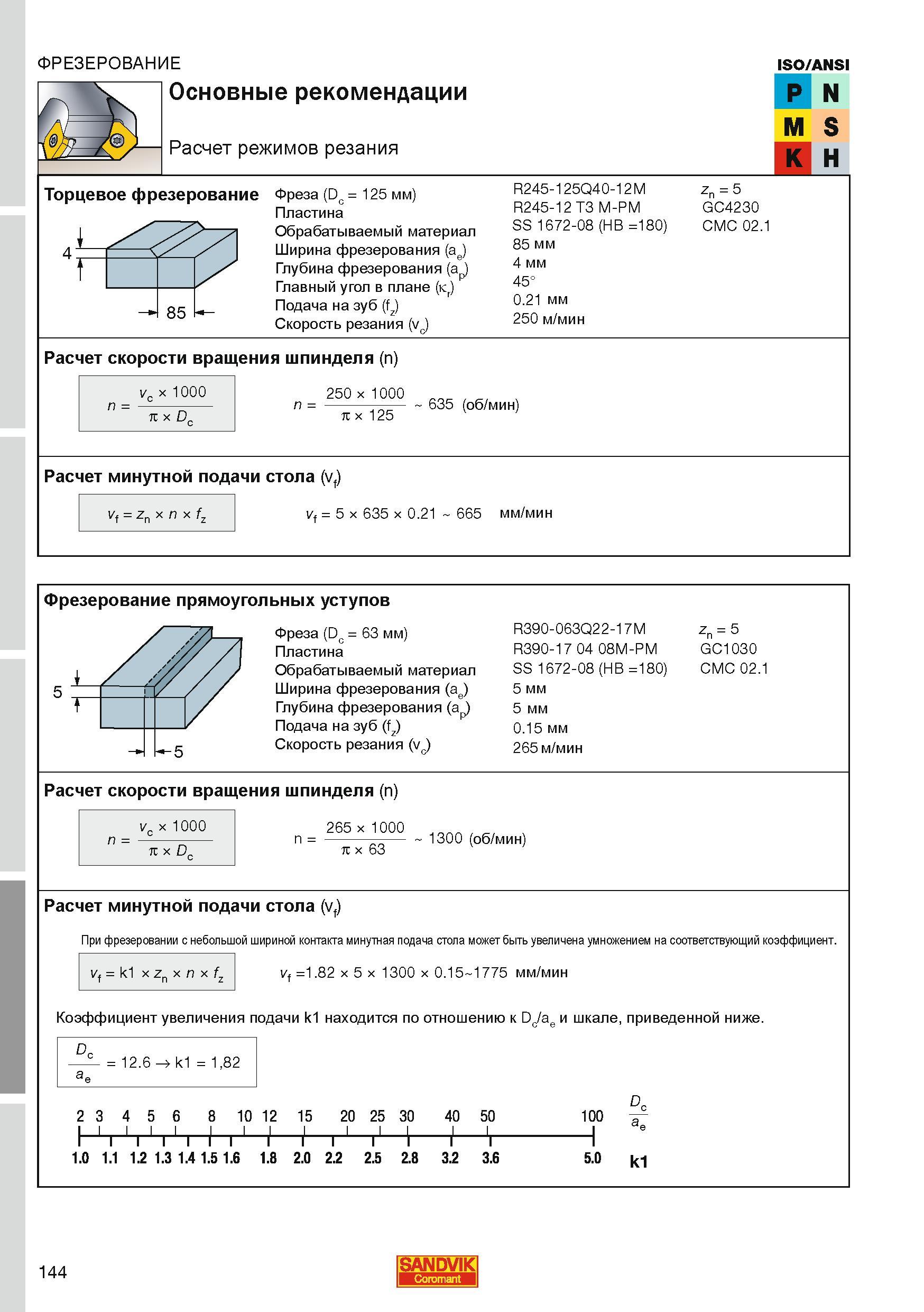

Расчет режимов резания при торцевом фрезеровании и мехобработки прямоугольных уступов Рекомендации и расчетные формулы Обрабатываемый материал ISO P N M S K H Торцевое фрезерование Фреза (Dc 125 мм) Пластина Ширина фрезерования (ae) Глубина фрезерования (ap) Главный угол в плане (кг) Подача на зуб (fz) Скорость резания (Vc) R245-125Q40-12M R245-12 T3 M-PM SS 1672-08 (HB 180) 85 мм 4 мм 45 0.21 мм 250 м/мин GC4230 CMC 02.1 Расчет скорости вращения шпинделя (n) 250 х 1000 p х 125 635 (об/мин) Расчет минутной подачи стола (Vf) Vf Zn х n х fz Vf 5 х 635 х 0.21 665 мм мин Zn 5 4 Vc х 1000 n n Фрезерование прямоугольных уступов 63 мм) Фреза (Dc Пластина Обрабатываемый материал Ширина фрезерования (ae) Глубина фрезерования (ap) Подача на зуб (fz) Скорость резания (Vc) R390-063Q22-17M R390-17 04 08M-PM SS 1672-08 (HB 180) 5 мм 5 мм 0.15 мм 265 м/мин Zn 5 GC1030 CMC 02.1 Расчет минутной подачи стола (Vf) При фрезеровании с небольшой шириной контакта минутная подача стола может быть увеличена умножением на соответствующий коэффициент. Vf k1 х Zn х n х fz Vf 1.82 х 5 х 1300 х 0.15 1775 мм мин Коэффициент увеличения подачи k1 находится по отношению к DJae и шкале приведенной ниже. Dc 12.6 k1 182 10 12 15 20 25 30 40 50 2 3 4 5 6 I i' I Н г1 I ( 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.8 2.0 2.2 2.5 2.8 3.2 3.6 L L 100 a ae 5.0 k1 144 SANDVIK a e D ФРЕЗЕРОВАНИЕ Основные рекомендации
