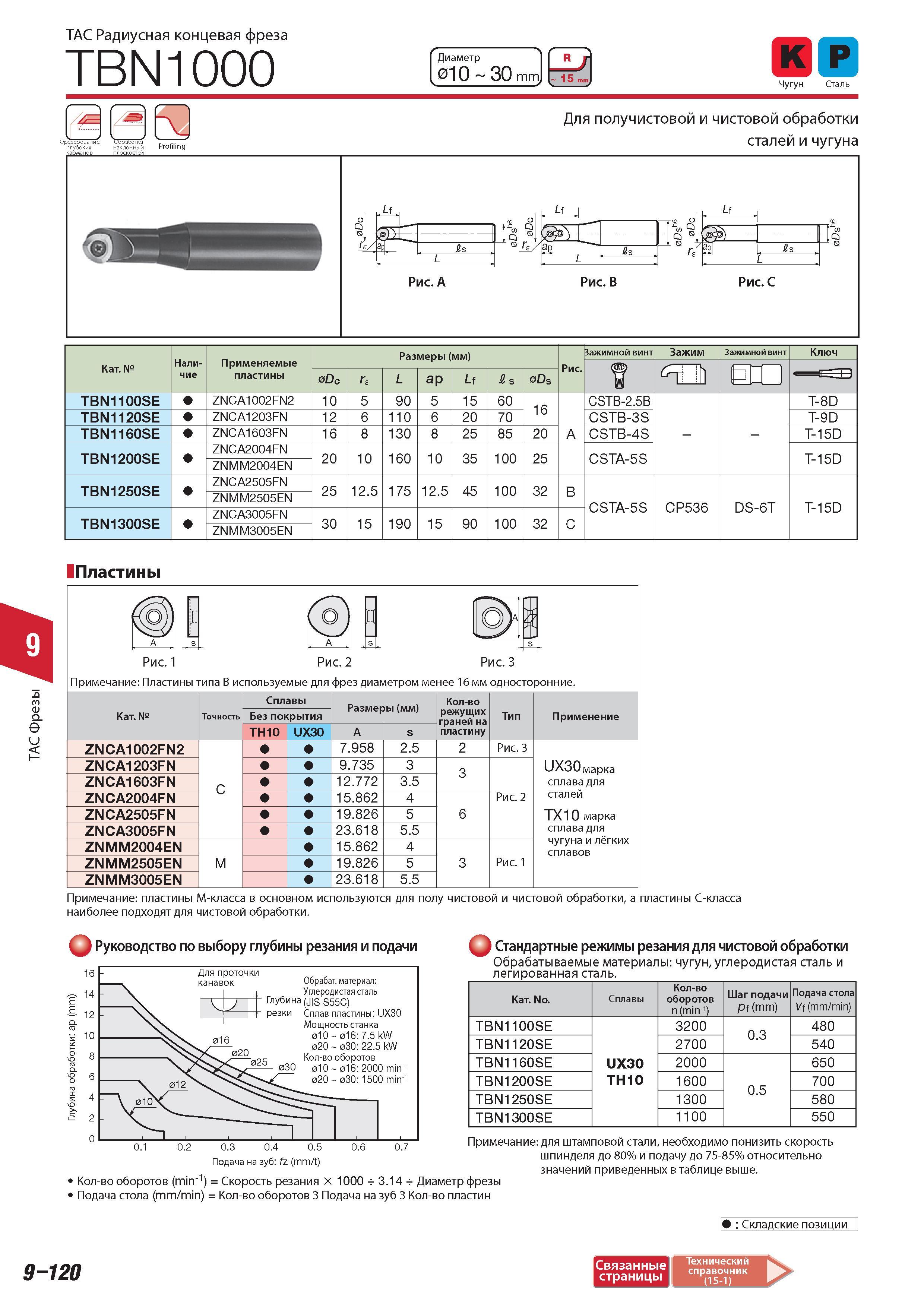

Радиусная концевая фреза Tungaloy BN1000 Диаметр 010 30 Чугун Сталь Фрезерование Обработка глубоких наклонный Profiling карманов Для получистовой и чистовой обработки сталей и чугуна Lf -i 5 Vb- - ap Rs L H 3 -I 4 ap Rs L Рис. B Рис. C Категория Наличие Применяемые пластины Размеры (мм) Рис. Зажимной винт Зажим Зажимной винт Ключ Dc L ар Lf R s Ds t UU 1 юэ TBN1100SE ZNCA1002FN2 10 5 90 5 15 60 16 A CSTB-2.5B T-8D TBN1120SE ZNCA1203FN 12 6 110 6 20 70 CSTB-3S T-9D TBN1160SE ZNCA1603FN 16 8 130 8 25 85 20 CSTB-4S T-15D TBN1200SE ZNCA2004FN 20 10 160 10 35 100 25 CSTA-5S T-15D ZNMM2004EN TBN1250SE ZNCA2505FN 25 1 2.5 175 1 2.5 45 100 32 B CSTA-5S CP536 DS-6T T-15D ZNMM2505EN TBN1300SE ZNCA3005FN 30 15 1 90 15 90 1 00 32 C ZNMM3005EN Пластины A Рис. 1 A Рис. 2 Рис. 3 Примечание Пластины типа В используемые для фрез диаметром менее 16 мм односторонние. Категория Точность Сплавы Размеры (мм) Без покрытия TH10 UX30 A s ZNCA1002FN2 C 7.958 2.5 ZNCA1203FN 9.735 3 ZNCA1603FN 12.772 3.5 ZNCA2004FN 15.862 4 ZNCA2505FN 19.826 5 ZNCA3005FN 23.618 5.5 ZNMM2004EN M 15.862 4 ZNMM2505EN 19.826 5 ZNMM3005EN 23.618 5.5 Количество режущих граней на пластину 2 Тип Рис. 3 Рис. 2 Рис. 1 Применение UX30 марка сплава для сталей TX10 марка сп ла ва для чугуна и лёгких сплавов Примечание пластины М-класса в основном используются для полу чистовой и чистовой обработки а пластины С-класса наиболее подходят для чистовой обработки. Руководство по выбору глубины резания и подачи Для проточки канавок Обрабатываемые материал Углеродистая сталь Глубина (jis S55C) резки Сплав пластины UX30 Мощность станка 010 016 7.5 kW 020 030 22.5 kW Количество оборотов 010 016 2000 min-1 020 030 1500 min-1 ) Стандартные режимы резания для чистовой обработки Обрабатываемые материалы чугун углеродистая сталь и легированная сталь. Категория Сплавы Количество оборотов n (min-1) Шаг подачи Pf (mm) Подача стола Vf ( mm /min) TBN1100SE UX30 TH10 3200 0.3 480 TBN1120SE 2700 540 TBN1160SE 2000 0.5 650 TBN1200SE 1600 700 TBN1250SE 1300 580 TBN1300SE 1100 550 0.3 0.4 0.5 Подача на зуб fz (mm/t) Количество оборотов (min-1) Скорость резания X 1000 3.14 Диаметр фрезы Подача стола ( mm /min) Количество оборотов 3 Подача на зуб 3 Количество пластин Примечание для штамповой стали необходимо понизить скорость шпинделя до 80% и подачу до 75-85% относительно значений приведенных в таблице выше. Складские позиции 9-120 Связанные страницы Технический справочник (15-1) s S 3 6 3 ТАС Фрезы TAC
