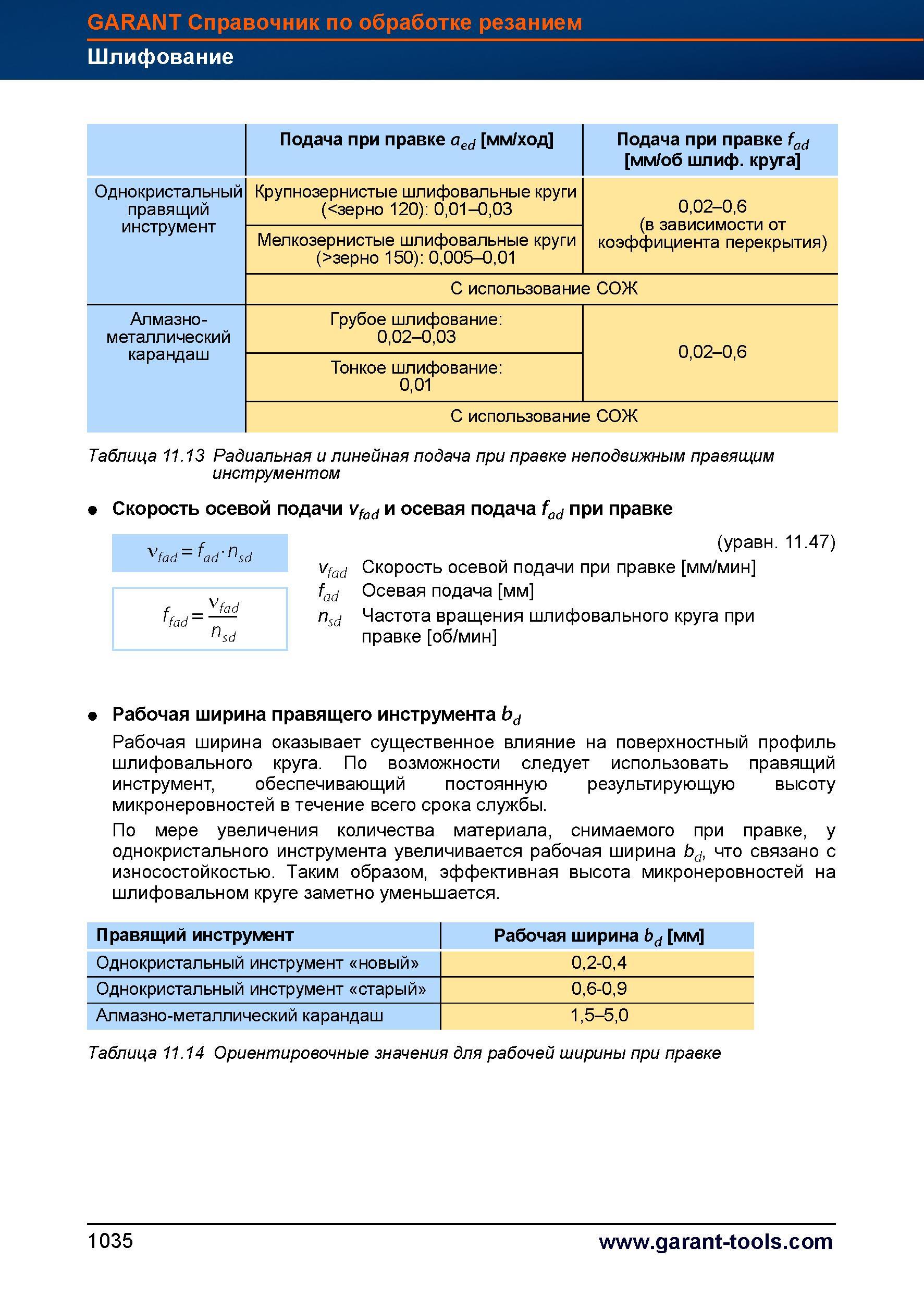

Радиальная и линейная подача при правке неподвижным правящим инструментом Скорость осевой подачи vfad и осевая подача fad при правке (урав

Радиальная и линейная подача при правке неподвижным правящим инструментом Скорость осевой подачи vfad и осевая подача fad при правке (уравн. 11.47) Vfad Скорость осевой подачи при правке мм/мин fad Осевая подача мм nsd Частота вращения шлифовального круга при правке об/мин Рабочая ширина правящего инструмента bd Рабочая ширина оказывает существенное влияние на поверхностный профиль шлифовального круга. По возможности следует использовать правящий инструмент, обеспечивающий постоянную результирующую высоту микронеровностей в течение всего срока службы. По мере увеличения количества материала, снимаемого при правке, у однокристального инструмента увеличивается рабочая ширина bd, что связано с износостойкостью. Таким образом, эффективная высота микронеровностей на шлифовальном круге заметно уменьшается. Правящий инструмент Рабочая ширина bd мм Однокристальный инструмент новый 0,2-0,4 Однокристальный инструмент старый 0,6-0,9 Алмазно-металлический карандаш 1,5-5,0 Таблица 11.14 Ориентировочные значения для рабочей ширины при правке vfad fad' nsd f V fad ad nsd 1035 GARANT Справочник по обработке резанием Шлифование Подача при правке aed мм/ход Подача при правке fad мм/об шлиф. круга Однокристальный правящий инструмент Крупнозернистые шлифовальные круги ( зерно 120) 0,01-0,03 0,02-0,6 (в зависимости от коэффициента перекрытия) Мелкозернистые шлифовальные круги (>зерно 150) 0,005-0,01 С использование СОЖ Алмазно- металлический карандаш Грубое шлифование 0,02-0,03 0,02 0,6 Тонкое шлифование 0,01 С использование СОЖ Таблица 11.13
